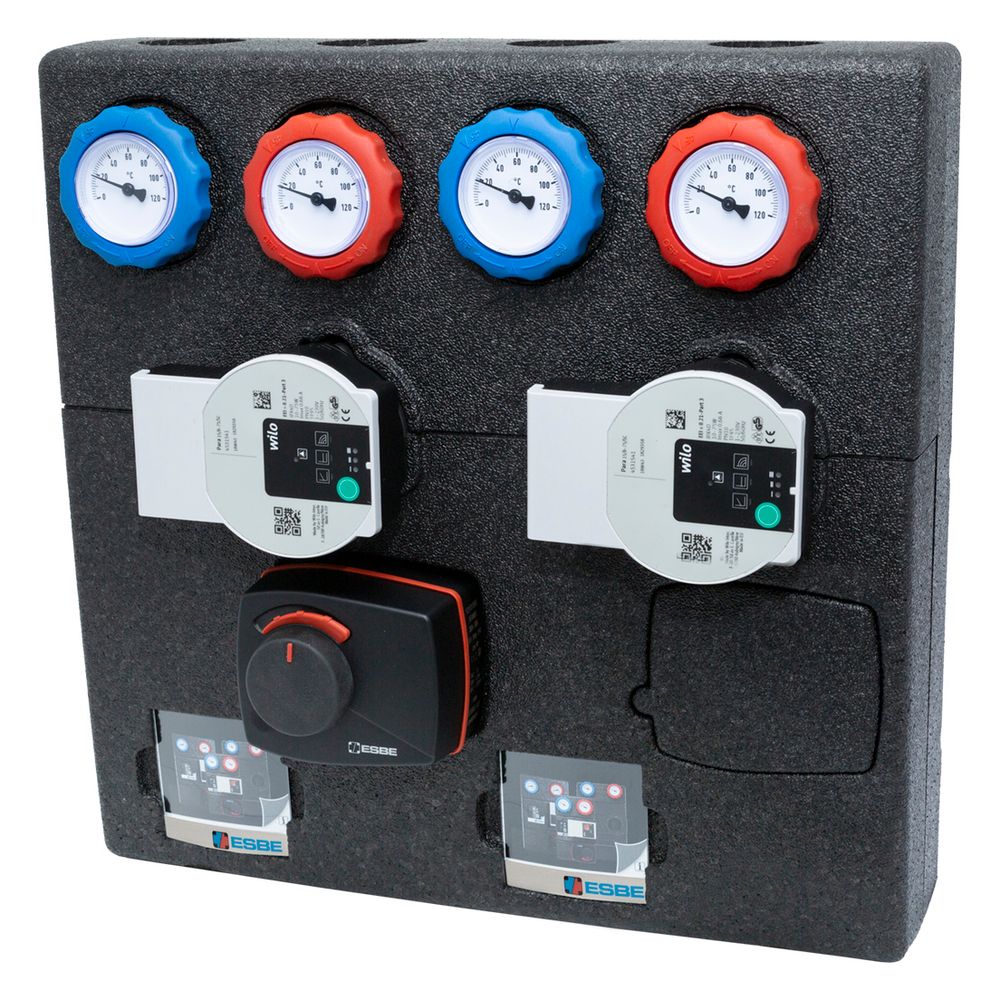

Esbe Doppelpumpengruppe DDA111, DN 20, 230V 3-Punkt, Messing/Stahl, 61310100
Die Doppelpumpengruppe DDA111 von Esbe ermöglicht die effiziente Versorgung eines gemischten und eines ungemischten Heizkreises in einem kompakten System. Die Einheit umfasst zwei Wilo PARA 15/8-75/SC Hocheffizienzpumpen, einen integrierten Verteilerbalken mit hydraulischer Weiche sowie einen 3-Punkt-Stellantrieb ARA661. Dank der flexiblen Bypassfunktion des Verteilerbalkens ist der Betrieb an Wärmequellen mit oder ohne eigene Pumpe möglich.
Aufbau und Funktionalität
Die Armatur ist für den Einsatz mit Heizungswasser gemäß VDI2035 sowie Wasser-Glykol-Mischungen bis zu einem Anteil von 50 Prozent ausgelegt. Zur Überwachung der Betriebstemperaturen sind Absperreinrichtungen mit integrierten Thermometern verbaut. Die Installation wird durch integrierte Kabelkanäle erleichtert, während die eng anliegende Isolierschale Wärmeverluste minimiert. Ein praktisches Beschriftungsfeld an der Vorderseite dient der Kennzeichnung der Heizkreise.
Technische Daten
- Nenndurchmesser: DN 20
- Anschluss Wärmequelle: G 1 Zoll AG
- Anschluss Verbraucherseite: G 1 Zoll IG
- Medientemperatur: 0 bis 110 °C
- Umgebungstemperatur: 0 bis 50 °C
- Druckstufe: PN 6
- Pumpentyp: 2x Wilo PARA 15/8-75/SC
- EEI-Wert: < 0,21
- Achsabstand: 90 mm
- Abmessungen: 250 x 400 mm
Diese Doppelpumpengruppe bietet eine Lösung für komplexe Heizungsinstallationen. Durch die Kombination aus zwei Hocheffizienzpumpen, einem gemischten und einem ungemischten Heizkreis sowie der integrierten hydraulischen Weiche wird eine optimale Wärmeverteilung ermöglicht. Die Konstruktion aus Messing, Grauguss und Stahl in Verbindung mit der Druckstufe von PN 6 sorgt für Betriebssicherheit im Temperaturbereich bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | DxA, Doppelpumpengruppe |
| Hersteller-Produktgruppe | Doppelpumpengruppen |
| Hersteller-Modellnummer | DxA |
| Hersteller-Artikelnummer | 61310100 |
| Hersteller | Esbe |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ESBE-61310100 |
| Ausführung | gemischter Heizkreis |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Bauhöhe | 362 |
| Baulänge | 404 |
| Bautiefe | 159 |
| EAN-13 | 7330193055710 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 10,6 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 0 - 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| WEEE-Nr. | DE62290414 |
