Beschreibung

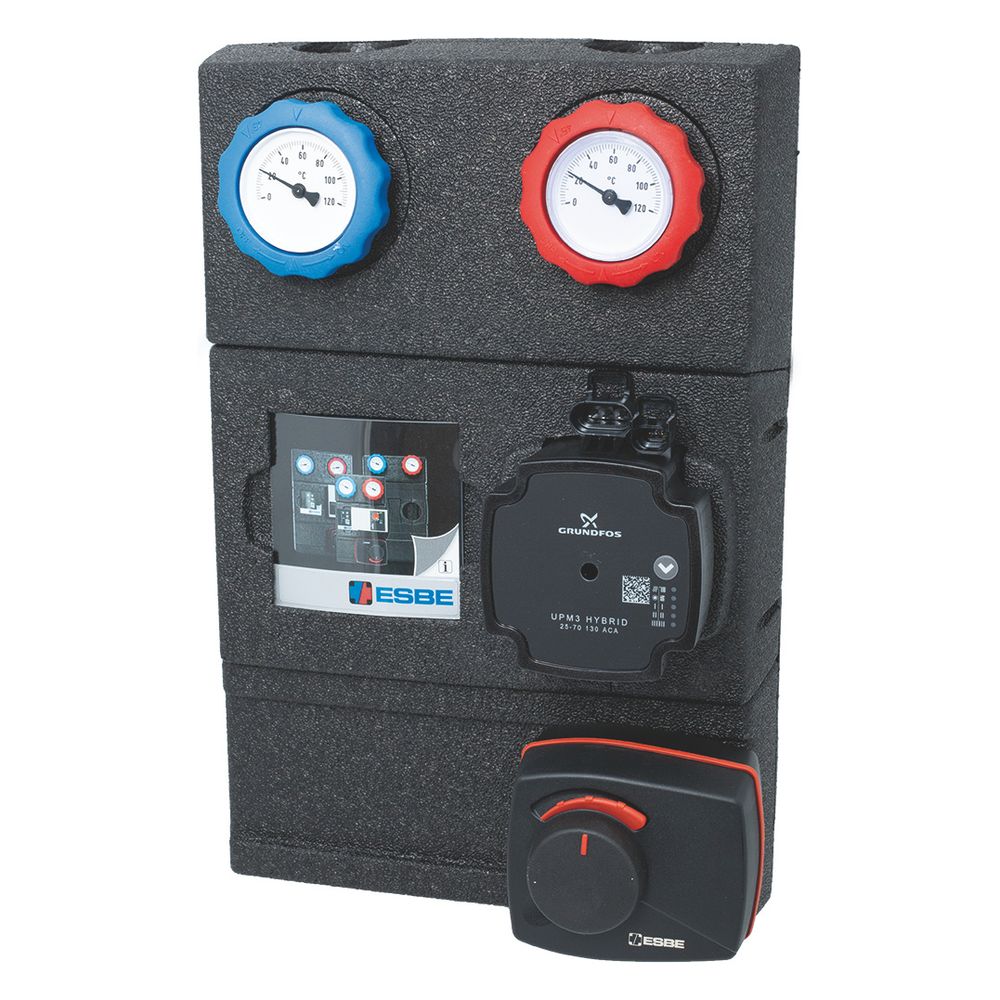

Esbe Pumpengruppe GRA212 DN 32, 230V, Grundfos UPM3 AUTO 25-70, Messing/Stahl
Die ESBE Pumpengruppe GRA212 ist eine kompakte Lösung für die Versorgung gemischter Heizkreise mit variabler Vorlauftemperatur. Ausgestattet mit einem progressiven 3-Wege-Mischer und einem 230V-Stellantrieb ermöglicht sie eine präzise externe Regelung. Die Einheit ist für den Betrieb mit Heizungswasser sowie Wasser-Glykol-Mischungen bis zu einem Anteil von 50 Prozent ausgelegt.
Aufbau und Ausstattung
Die Pumpengruppe zeichnet sich durch eine platzsparende Bauweise mit hochwertigen, eng anliegenden Dämmschalen aus, die ohne Lüftungsschlitze auskommen. Zur funktionalen Ausstattung gehören Kugelhähne mit integrierten Thermometern, eine Schwerkraftbremse sowie ein Beschriftungsfeld zur Kennzeichnung des Heizkreises. Die elektrischen Komponenten sind außenliegend angeordnet, was die Zugänglichkeit verbessert. Die wasserberührten Bauteile bestehen aus einer robusten Kombination aus Messing, Grauguss und Stahl.
Technische Daten
- Nenndurchmesser: DN 32
- Anschluss Wärmequelle: G 1 1/2 Zoll AG
- Anschluss Verbraucherseite: G 1 1/4 Zoll IG
- Druckstufe: PN 10
- Medientemperatur: 5 bis 100 °C
- Umgebungstemperatur: 0 bis 55 °C
- Pumpe: Grundfos UPM3 AUTO 25-70
- Ansteuerung: 230 V, 3-Punkt
- Achsabstand: 125 mm
- EEI: kleiner 0,20
Diese Pumpengruppe bietet eine effiziente Lösung für moderne Heizungsanlagen. Durch die Kombination aus der leistungsstarken Grundfos Hocheffizienzpumpe, dem präzisen 3-Wege-Mischer und der hochwertigen Isolierung wird ein optimaler Betrieb sichergestellt. Mit einer Druckstufe von PN 10 und der Eignung für Glykol-Mischungen ist das System vielseitig einsetzbar. Die kompakten Abmessungen von 254 mm Breite und 379 mm Höhe erleichtern die Installation in beengten Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | GRA, Pumpengruppe gemischt |
| Hersteller-Produktgruppe | Pumpengruppen gemischt |
| Hersteller-Modellnummer | GRA |
| Hersteller-Artikelnummer | 61042400 |
| Hersteller | Esbe |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ESBE-61042400 |
| Ausführung | gemischter Heizkreis |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Bauhöhe | 379 |
| Baulänge | 254 |
| Bautiefe | 160 |
| EAN-13 | 7330193057660 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 6,436 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 5 - 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| WEEE-Nr. | DE62290414 |
