Beschreibung

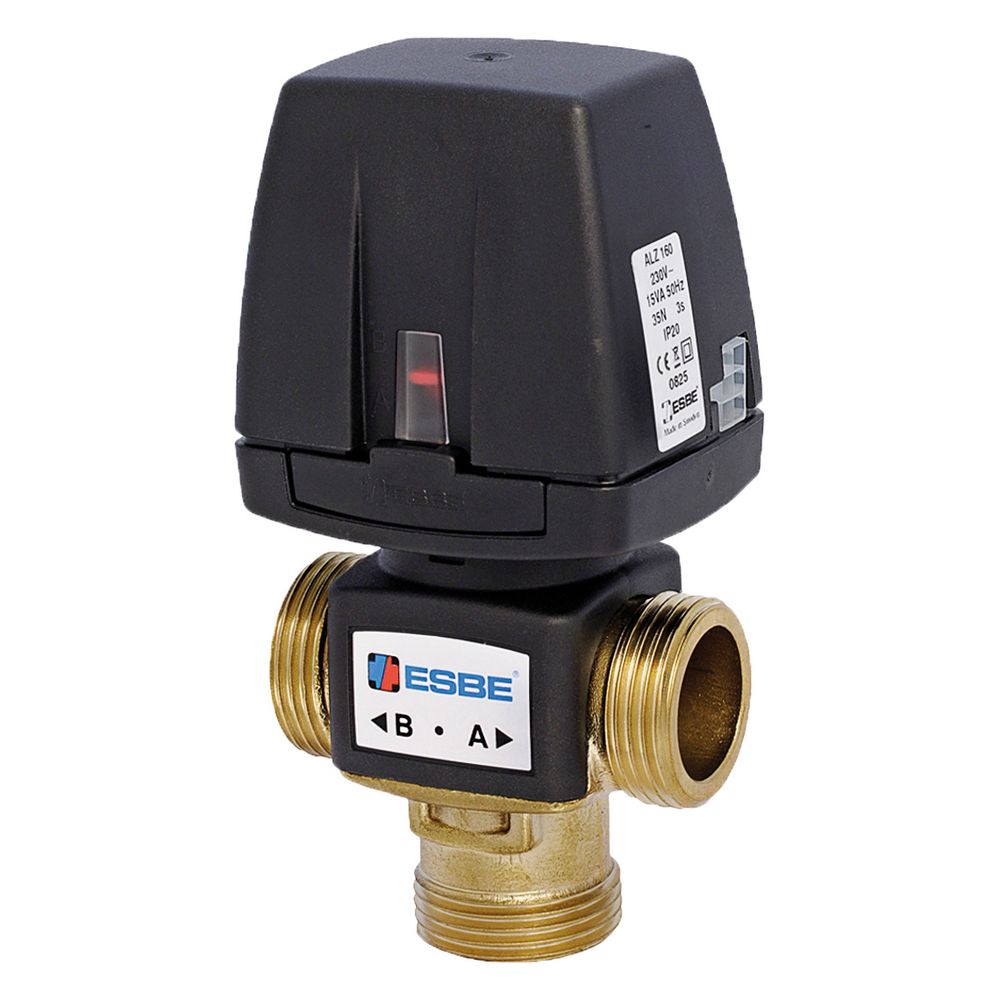

Esbe Zonenventil VZC162, DN 15, Kvs 3,5m3/h, G 3/4" AG, 230V, IP20, Messing
Dieses kompakte 3-Wege-Zonenventil aus entzinkungsbeständigem Messing ermöglicht eine schnelle Umschaltung der Flussrichtung in Heizungs-, Lüftungs- und Klimaanlagen sowie Wärmepumpen. Durch die Möglichkeit der Flussumkehr eignet sich das Bauteil besonders für den Einsatz in Rücklaufleitungen. Die Ansteuerung erfolgt über ein 2-Punkt-Signal bei einer Netzspannung von 230 V AC.
Einsatz und Funktion
Das Ventil der Serie VZC ist für den energieeffizienten Betrieb in Umlaufwassersystemen konzipiert. Mit einer kurzen Schaltzeit von 3 Sekunden sorgt es für eine präzise Steuerung der Volumenströme zwischen zwei Kreisen. Das Gehäuse ist für eine Medientemperatur von 5 °C bis 95 °C ausgelegt und entspricht der Schutzart IP20. Der Anschluss erfolgt über ein zylindrisches Außengewinde nach ISO 228-1.
Technische Daten
- Nenndurchmesser: DN 15
- Anschluss: G 3/4" Außengewinde
- Kvs-Wert: 3,5 m³/h
- Druckstufe: PN 6
- Netzspannung: 230 V AC
- Schaltzeit: 3 s
- Schutzart: IP20
- Medientemperatur: 5 bis 95 °C
- Umgebungstemperatur: 0 bis 60 °C
- Max. Differenzdruck: 0,8 bar
Durch die robuste Konstruktion aus entzinkungsbeständigem Messing bietet dieses Zonenventil eine zuverlässige Lösung für die präzise Steuerung in anspruchsvollen Heiz- und Kühlsystemen. Mit einer schnellen Schaltzeit von 3 Sekunden und einem Kvs-Wert von 3,5 m³/h unterstützt es einen effizienten Anlagenbetrieb bei einer Druckstufe von PN 6. Die einfache Integration in bestehende Systeme wird durch den DN 15 Anschluss mit G 3/4" Außengewinde sichergestellt.
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | VZC, Zonenventil |
| Hersteller-Produktgruppe | Zonenventile motorisch |
| Hersteller-Modellnummer | VZC IP20 |
| Hersteller-Artikelnummer | 43060600 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-43060600 |
| Bauhöhe | 141 |
| Baulänge | 70 |
| Bautiefe | 58 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 7330193045636 |
| Frequenz | 50 Hz |
| Geeignet für Handbedienung | nein |
| Gewicht | 0,71 kg |
| Kvs-Wert | 3,5 |
| Laufzeit | 3 |
| Leckverlust des Kvs-Wertes | 0 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 35 |
| Länge Anschluss 3 | 42 |
| Max Differenzdruck in geöffneter Stellung | 0,8 |
| Max elektrische Leistungsaufnahme | 15 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 15 |
| Netzspannung | 230 V AC |
| Oberflächenschutz | unbehandelt |
| Schutzart (IP) | IP20 |
| Steuersignal | Zweipunkt |
| Umgebungstemperatur | 0 - 60 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
