Beschreibung

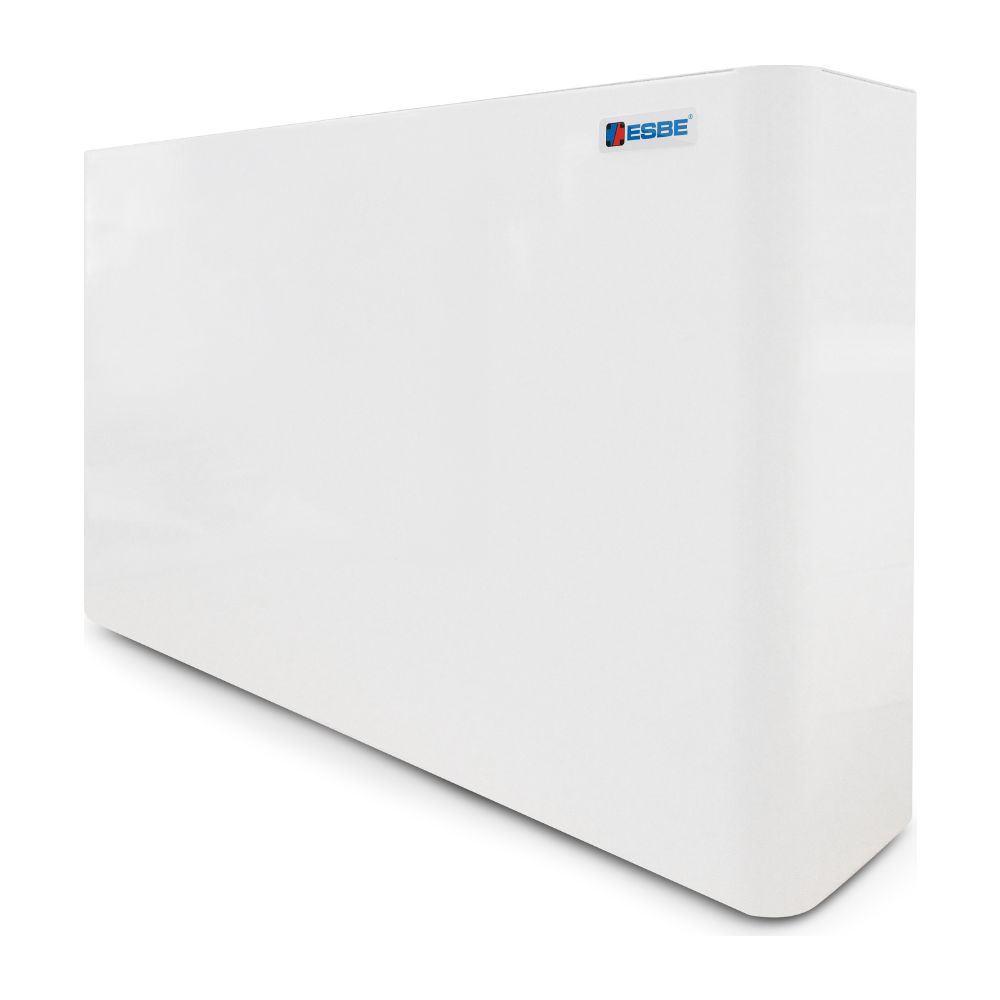

Esbe Systemtrennungsmodul SKC111, 30/20kW 8m HE-Pumpe 3W-Ventil, Rostfreier Stahl
Das Systemtrennungsmodul SKC111 von ESBE ermöglicht die hydraulische Trennung von zwei Wärmeerzeugern oder Heizkreisen. Die Einheit ist mit zwei Wärmetauschern ausgestattet und unterstützt die Umschaltung zwischen Warmwasserbereitung und Heizkreis. Dank der integrierten Hocheffizienzpumpe und des Dreiwege-Umschaltventils eignet sich das Modul für flexible Heizungsinstallationen.
Hydraulische Trennung und Warmwasserbereitung
Das Modul dient der Trennung von Wärmeerzeugern oder Verbraucherkreisen. Durch den zusätzlichen Wärmetauscher wird eine Warmwasserbereitung realisiert, wobei das Dreiwege-Umschaltventil die Steuerung zwischen Heizbetrieb und Warmwasserbereitung ermöglicht. Die Konstruktion aus rostfreiem Stahl mit Kupferlot sorgt für eine robuste Ausführung.
Flexibilität und Ausstattung
Die Einheit ist für den Betrieb mit Heizungswasser gemäß VDI2035 ausgelegt und bietet durch das flexible Design Erweiterungsmöglichkeiten, wie etwa ein Passstück für eine optionale zweite Pumpe. Zur weiteren Ausstattung gehören ein Rückflussverhinderer sowie ein Schnellentlüfter, die einen sicheren Betrieb unterstützen. Die Metallverkleidung schützt die Komponenten.
Das Systemtrennungsmodul überzeugt durch eine Leistung von 30/20 kW und eine maximale Medientemperatur von 90 °C. Mit der Hocheffizienzpumpe Wilo PARA 15/8-75/SC 130 und einem maximalen Arbeitsdruck von 6 bar bietet das Modul eine Lösung für Heizungssysteme. Die Abmessungen von 676 mm Breite und 431 mm Höhe erleichtern die Montage.
Technische Daten
- Leistung: 30/20 kW
- Pumpe: Wilo PARA 15/8-75/SC 130
- Max. Arbeitsdruck: 6 bar
- Medientemperatur: 0 bis 90 °C
- Anschlüsse Primärseite: G 3/4 Zoll AG
- Anschlüsse Sekundärseite: G 3/4 Zoll AG
- Anschlüsse Warmwasserbereiter: G 1/2 Zoll
- Breite: 676 mm
- Höhe: 431 mm
- Bautiefe: 151 mm
Lieferumfang
- Systemtrennungsmodul SKC111
- Metallverkleidung
- Umwälzpumpe Wilo PARA 15/8-75/SC 130
- Dreiwege Umschaltventil 3VNTB-2520 + GRSF-4V
- Rückflussverhinderer
- Schnellentlüfter
- Passstück für optionale zweite Pumpe
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | SKx, Systemtrennungsmodul |
| Hersteller-Produktgruppe | Systemtrennungsmodule |
| Hersteller-Modellnummer | SKx |
| Hersteller-Artikelnummer | 62002100 |
| Hersteller | Esbe |
| Anzahl der Platten | 30 |
| Artikelnummer | ESBE-62002100 |
| Ausführung | gelötet |
| Bauhöhe | 431 |
| Baulänge | 676 |
| Bautiefe | 151 |
| EAN-13 | 7330193047395 |
| Gewicht | 15,65 kg |
| Leistung | 30 |
| Max Arbeitsdruck | 6 |
| Max Vorlauftemperatur | 90 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 1/2 Zoll (15) |
| Primärer Anschluss | Außengewinde |
| Sekundärer Anschluss | Außengewinde |
| Volumenstrom Sekundär | 0,72 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| WEEE-Nr. | DE62290414 |
