Beschreibung

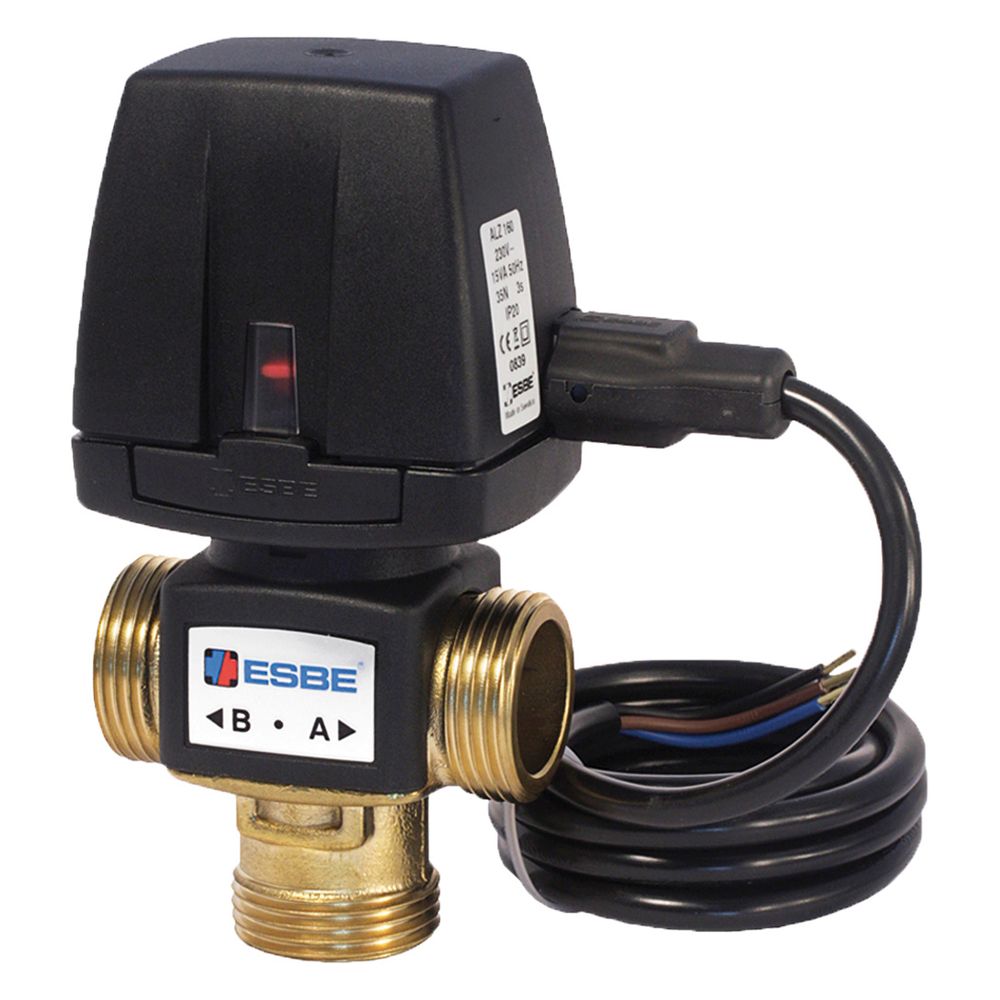

Esbe 3-Wege-Zonenventil VZD162 festes Kabel 2-Punkt, DN 15, Kvs 3,5, G 3/4", 230V, IP40, Messing
Das motorische 3-Wege-Zonenventil der Serie VZD von ESBE ermöglicht eine schnelle Umschaltung der Flussrichtung in Heizungs-, Lüftungs- und Klimaanlagen sowie Wärmepumpen. Dank der robusten Ausführung aus entzinkungsbeständigem Messing und der Schutzart IP40 eignet sich das Ventil für den effizienten Betrieb in Umlaufwassersystemen.
Vielseitiger Einsatz in der Haustechnik
Das kompakte Ventil ist für den Einsatz in Rücklaufleitungen optimiert, da es eine Umkehrung der Flussrichtung erlaubt. Mit einer Schaltzeit von 3 Sekunden sorgt es für eine präzise Steuerung der Volumenströme. Die Ansteuerung erfolgt über ein 2-Punkt-Signal bei einer Netzspannung von 230 V AC. Das Gehäuse ist für Medientemperaturen von 5 °C bis 95 °C ausgelegt.
Technische Daten
- Nenndurchmesser: DN 15
- Anschluss: G 3/4 Zoll Außengewinde
- Kvs-Wert: 3,5 m³/h
- Druckstufe: PN 6
- Schaltzeit: 3 s
- Netzspannung: 230 V AC
- Schutzart: IP40
- Medientemperatur: 5 bis 95 °C
- Umgebungstemperatur: 0 bis 60 °C
- Werkstoff: Messing (entzinkungsbeständig)
Durch die Kombination aus schneller Schaltzeit und robuster Messing-Konstruktion stellt dieses Zonenventil eine effiziente Lösung für die präzise Steuerung von Wärmekreisläufen dar. Mit einem Kvs-Wert von 3,5 m³/h und der Auslegung für 230 V AC bietet es die notwendige Leistung für eine zuverlässige Regulierung in modernen Heizungs- und Klimasystemen.
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | VZD, Zonenventil |
| Hersteller-Produktgruppe | Zonenventile motorisch |
| Hersteller-Modellnummer | VZD IP40 |
| Hersteller-Artikelnummer | 43080300 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-43080300 |
| Bauhöhe | 141 |
| Baulänge | 70 |
| Bautiefe | 58 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 7330193045674 |
| Frequenz | 50 Hz |
| Geeignet für Handbedienung | nein |
| Gewicht | 0,724 kg |
| Kvs-Wert | 4,5 |
| Laufzeit | 3 |
| Leckverlust des Kvs-Wertes | 0 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 35 |
| Länge Anschluss 3 | 42 |
| Max Differenzdruck in geöffneter Stellung | 0,8 |
| Max elektrische Leistungsaufnahme | 15 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 15 |
| Netzspannung | 230 V AC |
| Oberflächenschutz | unbehandelt |
| Schutzart (IP) | IP40 |
| Steuersignal | Zweipunkt |
| Umgebungstemperatur | 0 - 60 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
