Beschreibung

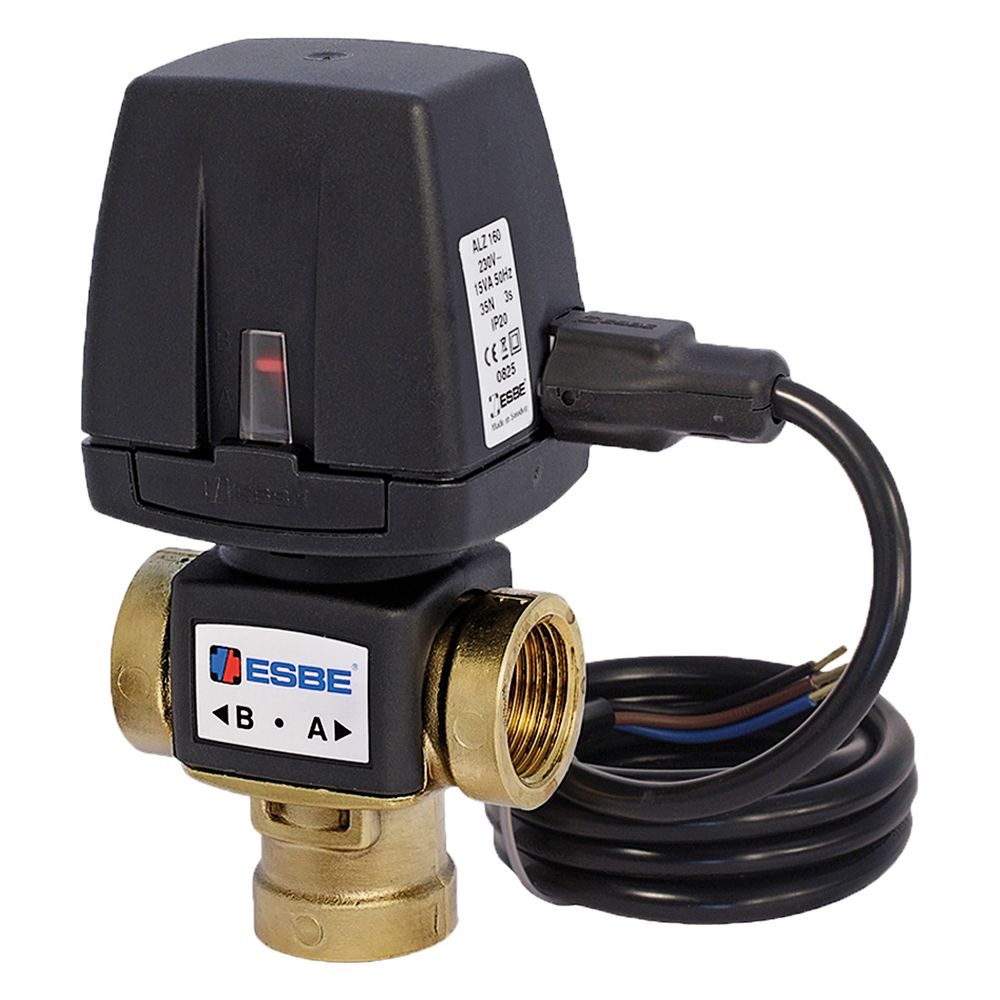

Esbe 3-Wege-Zonenventil VZD161 festes Kabel 2-Punkt, DN 20, Kvs 6,0, Rp 3/4", 230V, IP40
Das motorische 3-Wege-Zonenventil der Serie VZD aus entzinkungsbeständigem Messing ermöglicht eine schnelle Umschaltung der Flussrichtung in Wärmepumpen, Fußbodenheizungen sowie Heizungs-, Lüftungs- und Klimaanlagen. Mit einer Schaltzeit von 3 Sekunden unterstützt das Bauteil einen energieeffizienten Betrieb in Umlaufwassersystemen. Die Ansteuerung erfolgt über ein 2-Punkt-Signal bei 230 V Netzspannung.
Funktion und Einsatzbereich
Das Ventil ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Durch die Möglichkeit der Flussrichtungsumkehr eignet es sich besonders für den Einbau in Rücklaufleitungen. Das Gehäuse ist robust ausgeführt und für Medientemperaturen von 5 °C bis 95 °C ausgelegt. Die elektrische Verbindung erfolgt über ein festes Kabel, wobei die Schutzart IP40 eine sichere Integration in das System ermöglicht.
Technische Daten
- Nenndurchmesser: DN 20
- Anschluss: Rp 3/4 Zoll Innengewinde
- Kvs-Wert: 6 m³/h
- Druckstufe: PN 6
- Schaltzeit: 3 s
- Schutzart: IP40
- Netzspannung: 230 V AC
- Medientemperatur: 5 bis 95 °C
- Umgebungstemperatur: 0 bis 60 °C
- Max. elektrische Leistungsaufnahme: 15 W
Die kompakte Bauweise und die schnelle Reaktionszeit machen dieses Zonenventil zu einer effizienten Komponente für die Steuerung von Volumenströmen. Mit einer Druckstufe von PN 6 und einem Kvs-Wert von 6 m³/h deckt das Ventil ein breites Anwendungsspektrum in modernen Haustechnik-Installationen ab. Die Kombination aus entzinkungsbeständigem Messing und der Schutzart IP40 sorgt für eine zuverlässige Funktionalität im Betrieb.
Lieferumfang
- 1x Zonenventil VZD161
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | VZD, Zonenventil |
| Hersteller-Produktgruppe | Zonenventile motorisch |
| Hersteller-Modellnummer | VZD IP40 |
| Hersteller-Artikelnummer | 43080100 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-43080100 |
| Bauhöhe | 141 |
| Baulänge | 70 |
| Bautiefe | 58 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 7330193045667 |
| Frequenz | 50 Hz |
| Geeignet für Handbedienung | nein |
| Gewicht | 0,744 kg |
| Kvs-Wert | 6 |
| Laufzeit | 3 |
| Leckverlust des Kvs-Wertes | 0 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 35 |
| Länge Anschluss 3 | 42 |
| Max Differenzdruck in geöffneter Stellung | 0,8 |
| Max elektrische Leistungsaufnahme | 15 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 20 |
| Netzspannung | 230 V AC |
| Oberflächenschutz | unbehandelt |
| Schutzart (IP) | IP40 |
| Steuersignal | Zweipunkt |
| Umgebungstemperatur | 0 - 60 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
