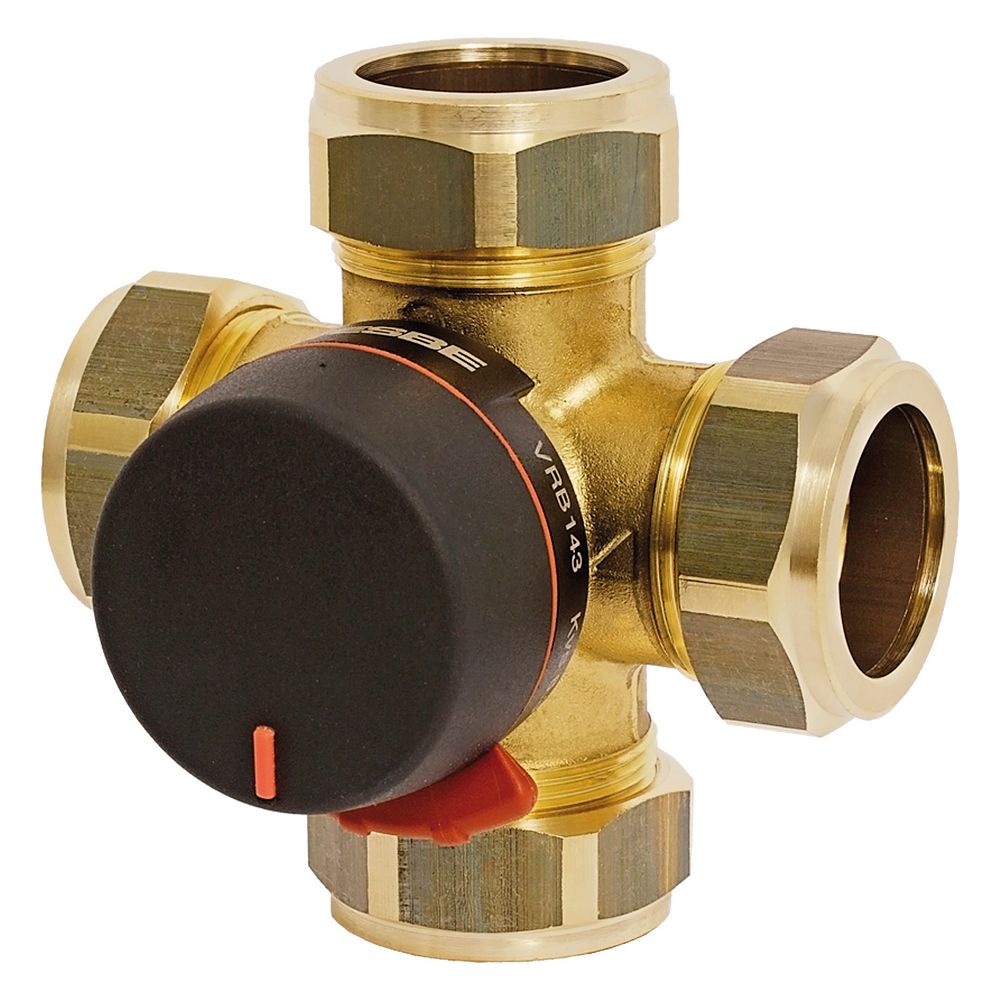

Esbe Bivalent-Mischer VRB143 Klemmringverschraubung 22mm, DN 20, Kvs 4, Messing
Der bivalente 4-Wege-Mischer der Serie VRB140 ermöglicht eine effiziente Regelung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das aus entzinkungsbeständigem Messing gefertigte Bauteil ist für den Einsatz mit Wasser, Wasser-Glycol-Gemischen sowie Wasser-Ethanol-Mischungen ausgelegt. Dank des dreh- und wendbaren Skalenschilds lässt sich die Komponente flexibel an verschiedene Einbausituationen anpassen.
Vielseitige Anwendung und robuste Konstruktion
Die Ausführung VRB143 zeichnet sich durch eine hohe Betriebssicherheit bei einem Nenndruck von PN 10 aus. Das Gehäuse und der Ventileinsatz bestehen aus widerstandsfähigem Messing, während die Welle und Lagerbuchse aus einem PPS-Komposit gefertigt sind. Die Abdichtung erfolgt über EPDM-O-Ringe, was eine zuverlässige Funktion im Temperaturbereich von -10 °C bis 110 °C, kurzzeitig bis 130 °C, sicherstellt. Die Leckrate liegt bei einem Differenzdruck von 100 kPa unter 0,5 Prozent.
Einfache Montage
Die Installation erfolgt über vier Klemmringanschlüsse für 22 mm Rohre, die eine schnelle und sichere Verbindung in der Anlage ermöglichen. Durch die kompakte Bauweise und das geringe erforderliche Drehmoment von unter 3 Nm lässt sich der Mischer effizient in bestehende Heiz- oder Kühlsysteme integrieren.
Technische Daten
- Nennweite: DN 20
- Durchflusskoeffizient Kvs: 4 m³/h
- Anschluss: Klemmringverschraubung 22 mm
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 0,5 % bei 100 kPa
- Drehmoment: < 3 Nm
- Gehäusematerial: Messing (entzinkungsbeständig)
Dieser bivalente Mischer bietet eine präzise Steuerung für komplexe Umlaufwassersysteme. Mit einem Kvs-Wert von 4 m³/h und der robusten Ausführung in DN 20 stellt er eine langlebige Lösung für anspruchsvolle Installationsumgebungen dar. Die einfache Anbindung mittels 22 mm Klemmringverschraubung und die hohe thermische Belastbarkeit machen das Bauteil zu einer zuverlässigen Komponente für den professionellen Einsatz.
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRB140, Bivalentmischer |
| Hersteller-Produktgruppe | Serie VRB140 (Bivalent) |
| Hersteller-Modellnummer | VRB142 |
| Hersteller-Artikelnummer | 11661500 |
| Hersteller | Esbe |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Anschluss 3 | Klemmring |
| Anschluss 4 | Klemmring |
| Artikelnummer | ESBE-11661500 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034197 |
| Gewicht | 0,549 kg |
| Höhe Handgriff/Spindel | 50 |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 36 |
| Länge Anschluss 3 | 36 |
| Länge Anschluss 4 | 36 |
| Max Druckunterschied bei 20 °C | 1 |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
