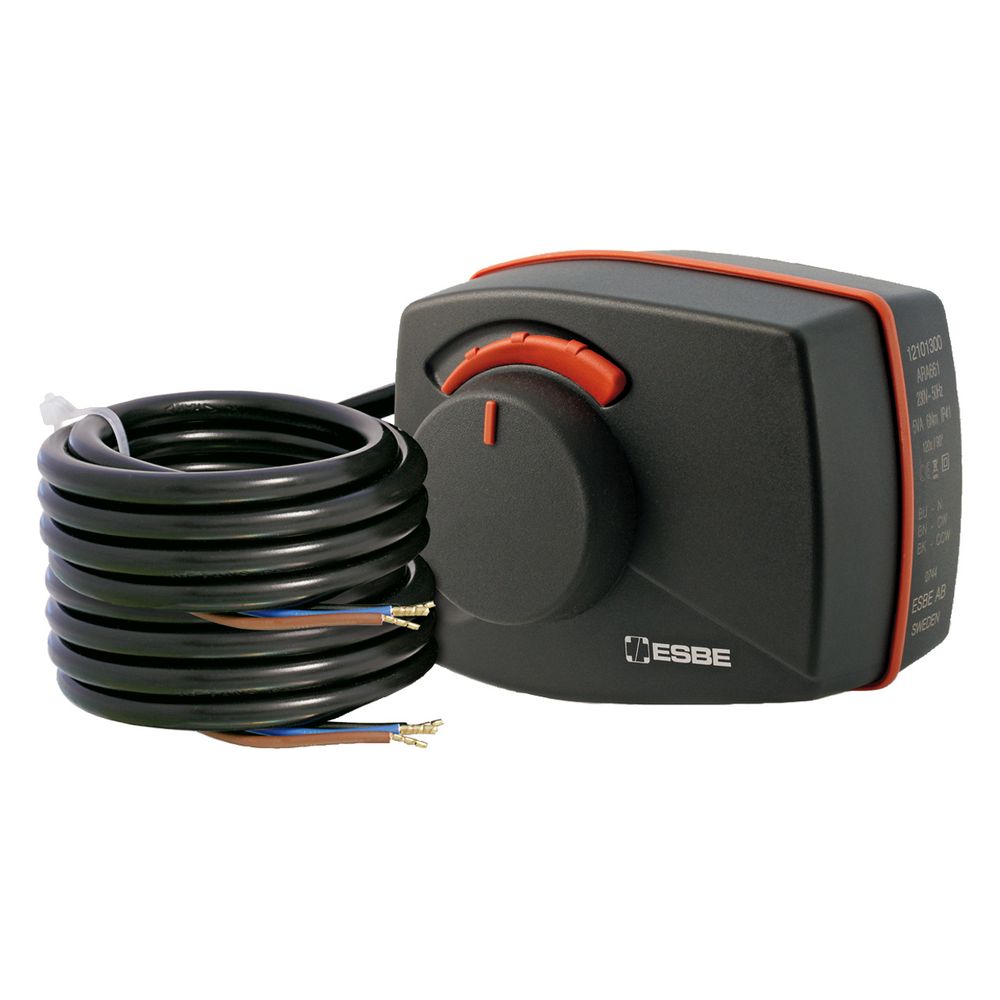

Esbe Stellmotor ARA664 3-Punkt Stellkraft 6Nm mit Mikroschalter, 24V, 120s/90 Grad
Der Stellmotor der Serie ARA600 ermöglicht die Automatisierung von Mischern in Heiz- und Kühlsystemen. Das Modell ist für eine 3-Punkt-Ansteuerung ausgelegt und bietet ein Drehmoment von 6 Nm bei einer Laufzeit von 120 Sekunden für einen Drehwinkel von 90 Grad. Ein integrierter Mikroschalter mit potenzialfreien Kontakten erlaubt eine flexible Anlagensteuerung.
Vielseitige Anwendung und Montage
Der Antrieb ist für den Einsatz mit diversen Mischern von ESBE sowie ausgewählten Fremdherstellern konzipiert. Ein Anbausatz für die ESBE-Serien VRG, VRH und VRB ist enthalten, wodurch eine direkte Inbetriebnahme ermöglicht wird. Für weitere ESBE-Serien wie G, MG, F, BIV, T, TM, H und HG sowie für Mischer anderer Hersteller sind zusätzliche Anbausätze separat erhältlich. Die Konstruktion in Schutzart IP41 erlaubt den Betrieb in einer Umgebungstemperatur von -5 bis 55 °C.
Bedienung und technische Ausstattung
Das Gerät unterstützt bei Bedarf eine manuelle Bedienung. Die Spannungsversorgung erfolgt über 24 V AC. Der integrierte, potenzialfreie Mikroschalter mit einer Schaltleistung von 6(3) A bei 250 V AC bietet Flexibilität, da die Schaltposition individuell gewählt werden kann. Mit einem Gewicht von 0,4 kg und kompakten Abmessungen lässt sich der Motor platzsparend in bestehende Installationen integrieren.
Durch die Kombination aus zuverlässiger 3-Punkt-Regelung, einem Drehmoment von 6 Nm und der flexiblen Anbindung an verschiedene Mischerbaureihen stellt dieser Stellmotor eine effiziente Lösung für die Automatisierung von Armaturen dar. Die integrierte Mikroschalter-Funktion und die Eignung für den manuellen Betrieb erhöhen den Bedienkomfort bei einer Spannungsversorgung von 24 V AC.
Technische Daten
- Spannungsversorgung: 24 V AC
- Stellsignal: 3-Punkt
- Drehmoment: 6 Nm
- Laufzeit: 120 s/90 Grad
- Drehwinkel: 90 Grad
- Schutzart: IP41
- Schutzklasse: II
- Umgebungstemperatur: -5 bis 55 °C
- Gewicht: 0,4 kg
Lieferumfang
- 1x Stellmotor
- 1x Anbausatz für ESBE Mischer der Serien VRG, VRH und VRB
Technische Daten
| Hersteller-Warengruppe | Stellmotoren |
| Hersteller-Serie | ARA600, Stellmotor |
| Hersteller-Produktgruppe | Stellmotoren Serie ARA600 |
| Hersteller-Modellnummer | ARA600 3-Punkt |
| Hersteller-Artikelnummer | 12100800 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-12100800 |
| Ausführung | rotierend |
| Bauhöhe | 88 |
| Baulänge | 105 |
| Bautiefe | 77 |
| Drehmoment | 6 |
| EAN-13 | 7330193035873 |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,605 kg |
| Hilfskontakte optional | ja |
| Laufzeit | 120 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 3 |
| Netzspannung | 24 V AC |
| Regelungsart modulierend | nein |
| Schutzart (IP) | IP41 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | Dreipunkt |
| Umgebungstemperatur | -5 - 55 |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
