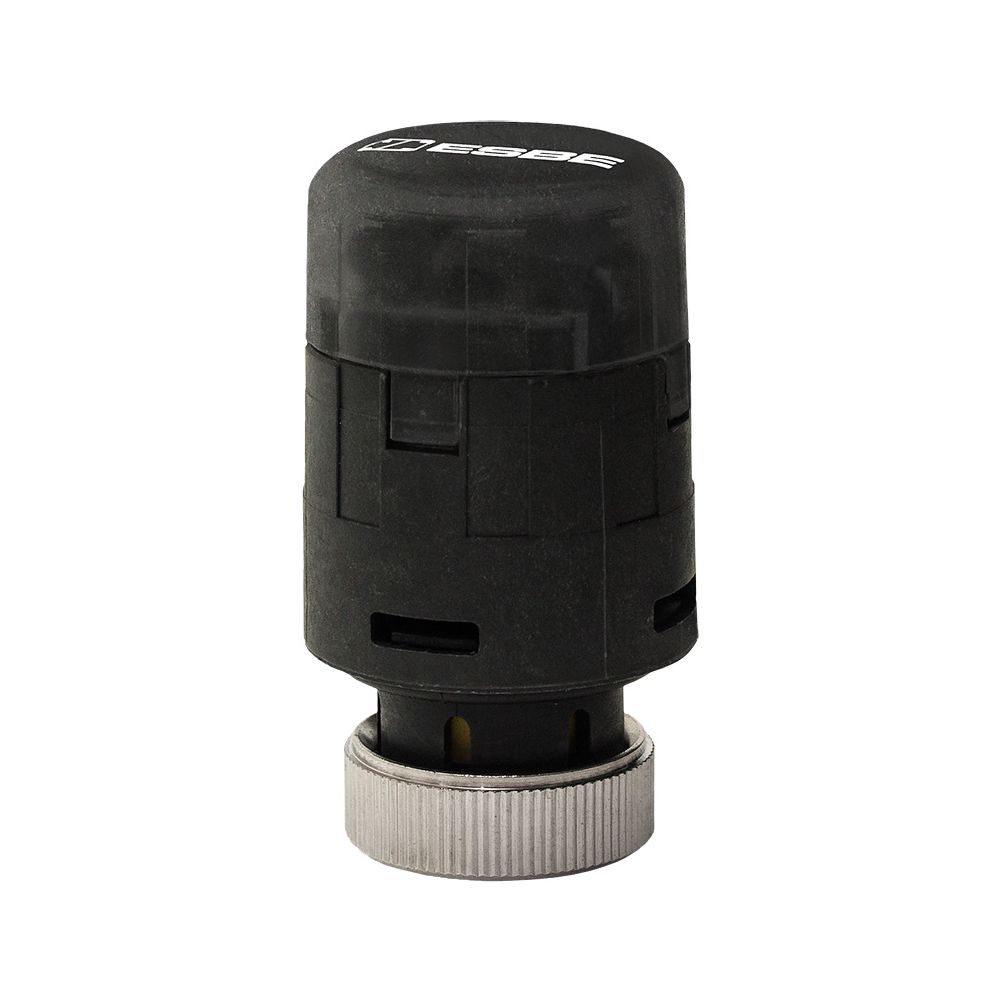

Esbe Stellantrieb ALG438 proportional, 24V, 140N, Hub 2,5mm, 400s, IP44, 22500300
Der stetige Stellantrieb der Serie ALG400 ermöglicht die präzise Motorisierung von Kurzhubventilen der Baureihe VLG in wasserbasierten Heiz- und Kühlsystemen, wie etwa in Gebläsekonvektoren. Das Modell arbeitet linear mit einer Stellkraft von 140 N und einem Hub von 2,5 mm.
Funktionsweise und Einsatz
Der Antrieb ist für eine Spannungsversorgung von 24 V AC ausgelegt und wird über ein 0 bis 10 V Signal modulierend angesteuert. Mit einer Laufzeit von 400 Sekunden und einer selbsteinstellbaren Schlaglänge unterstützt das Gerät eine exakte Regelung. Die Schutzart IP44 ist bei vertikaler Montage sichergestellt, wobei der Betrieb in einem Umgebungstemperaturbereich von 2 bis 50 °C erfolgt.
Technische Daten
- Spannungsversorgung: 24 V AC
- Steuersignal: 0 bis 10 V DC
- Stellkraft: 140 N
- Hublänge: 2,5 mm
- Laufzeit: 400 s
- Schutzart: IP44
- Umgebungstemperatur: 2 bis 50 °C
- Energieverbrauch Betrieb: 1,8 W
Durch die Kombination aus der Stellkraft von 140 N und der präzisen 0 bis 10 V Ansteuerung bietet dieser Antrieb eine zuverlässige Lösung für die Automatisierung von Kurzhubventilen. Die kompakte Bauweise und die einfache Integration in bestehende Heiz- und Kühlsysteme machen ihn zu einer effizienten Komponente für eine bedarfsgerechte Regelung.
Lieferumfang
- 1x Stellantrieb
- 1x Anschlusskabel
Technische Daten
| Hersteller-Warengruppe | Kurzhubventile und Antriebe |
| Hersteller-Serie | ALG400 |
| Hersteller-Produktgruppe | Stellantriebe für Kurzhubventile |
| Hersteller-Modellnummer | ALG43x |
| Hersteller-Artikelnummer | 22500300 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-22500300 |
| Ausführung | linear |
| Bauhöhe | 69 |
| Baulänge | 41,5 |
| Bautiefe | 41,5 |
| EAN-13 | 7330193049825 |
| Einstellbare Zustandsmeldung | nein |
| Energieverbrauch im Betrieb | 1,8 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | nein |
| Geeignet für Ventile | ja |
| Gewicht | 0,21 kg |
| Hilfskontakte optional | nein |
| Hublänge | 2,5 |
| Laufzeit | 400 |
| Länge des Anschlusskabels | 2 |
| Netzspannung | 24 V AC |
| Regelungsart modulierend | ja |
| Schutzart (IP) | IP44 |
| Selbsteinstellbare Schlaglänge | ja |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | 0 - 10 V |
| Umgebungstemperatur | 2 - 50 |
| Verstellkraft | 140 |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
