Beschreibung

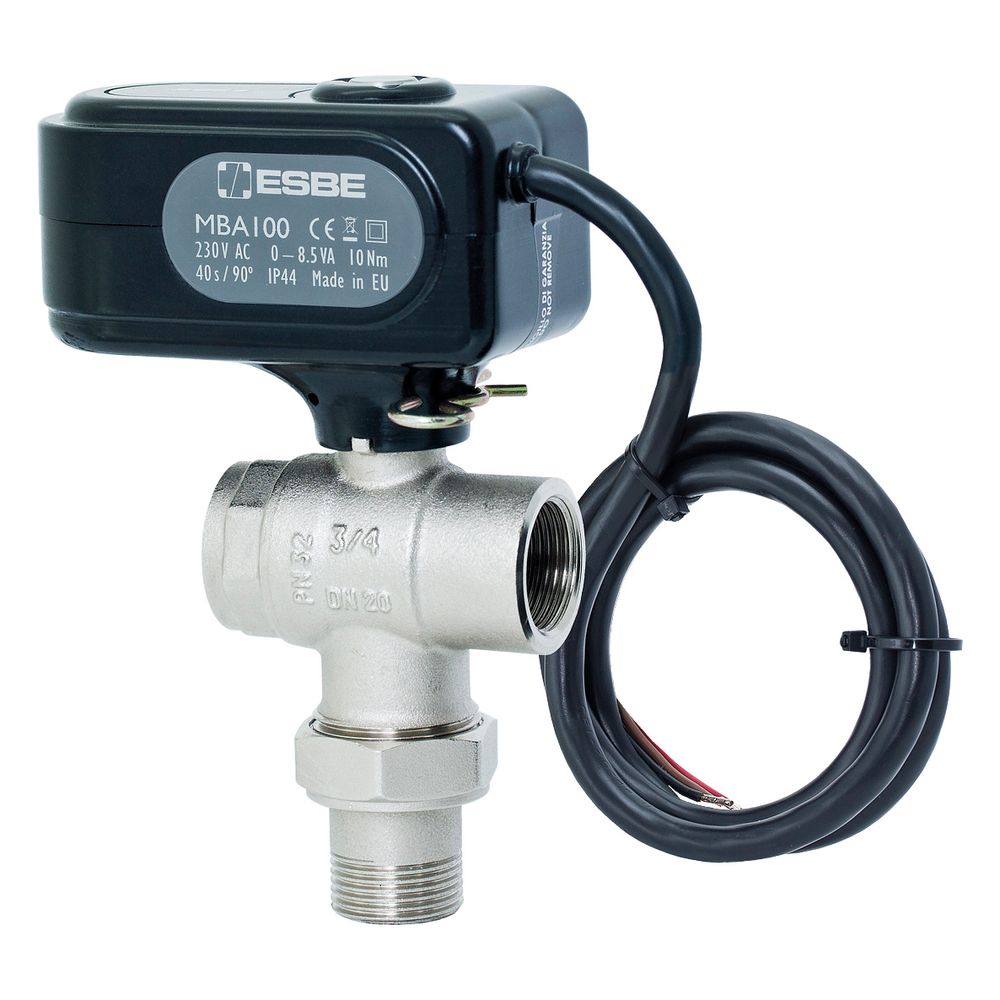

Esbe Motorkugelhahn MBA135 als 3-Wege-Zonenventil 2-Punkt, DN 20, Kvs 9,6, IG / AG 3/4", 230V, Messing
Der Motorkugelhahn der Serie MBA130 von ESBE dient als 3-Wege-Zonenventil zur effizienten Umschaltung in Heiz- und Kühlsystemen. Das aus Messing gefertigte Ventil ist für Umlaufwassersysteme mit einer Medientemperatur von 0 bis 90 °C ausgelegt und verfügt über einen vormontierten 230 V Antrieb.
Funktionsweise und Montage
Die Steuerung erfolgt über ein 2-Punkt-Signal mit einer Laufzeit von 40 Sekunden. Ein integrierter Hilfsschalter ermöglicht erweiterte Steuerungsaufgaben. Die Verbindung zwischen dem Gehäuse und dem Antrieb ist durch einen Splint gesichert, was eine schnelle und sichere Montage sicherstellt. Das Ventil ist gemäß EN 12266-1 luftblasendicht ausgeführt und für einen Betriebsdruck bis PN 32 geeignet.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 9,6 m³/h
- Druckstufe: PN 32
- Anschluss: G 3/4 Zoll
- Spannung: 230 V
- Laufzeit: 40 s
- Medientemperatur: 0 bis 90 °C
- Schutzart: IP 44
Dieses 3-Wege-Zonenventil bietet eine zuverlässige Lösung für die Durchflussregelung in anspruchsvollen Anlagen. Mit einem Kvs-Wert von 9,6 m³/h, der Auslegung auf PN 32 und der einfachen 2-Punkt-Steuerung ist das Modell für den dauerhaften Einsatz in Heiz- und Kühlanwendungen optimiert. Die robuste Bauweise aus Messing ermöglicht eine hohe Langlebigkeit im Betrieb.
Lieferumfang
- 1x Motorkugelhahn
- 1x Verschraubung
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | MBA130, Motorkugelhahn |
| Hersteller-Produktgruppe | Motorkugelhähne 3-Wege |
| Hersteller-Modellnummer | MBA135 |
| Hersteller-Artikelnummer | 43102100 |
| Hersteller | Esbe |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-43102100 |
| Druckstufe Artikel | PN 32 |
| EAN-13 | 7330193046671 |
| Gewicht | 1 kg |
| Kvs-Wert | 9,6 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 34 |
| Länge Anschluss 3 | 34 |
| Max Arbeitsdruck | 32 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 90 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | ja |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | beschichtet |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
