Beschreibung

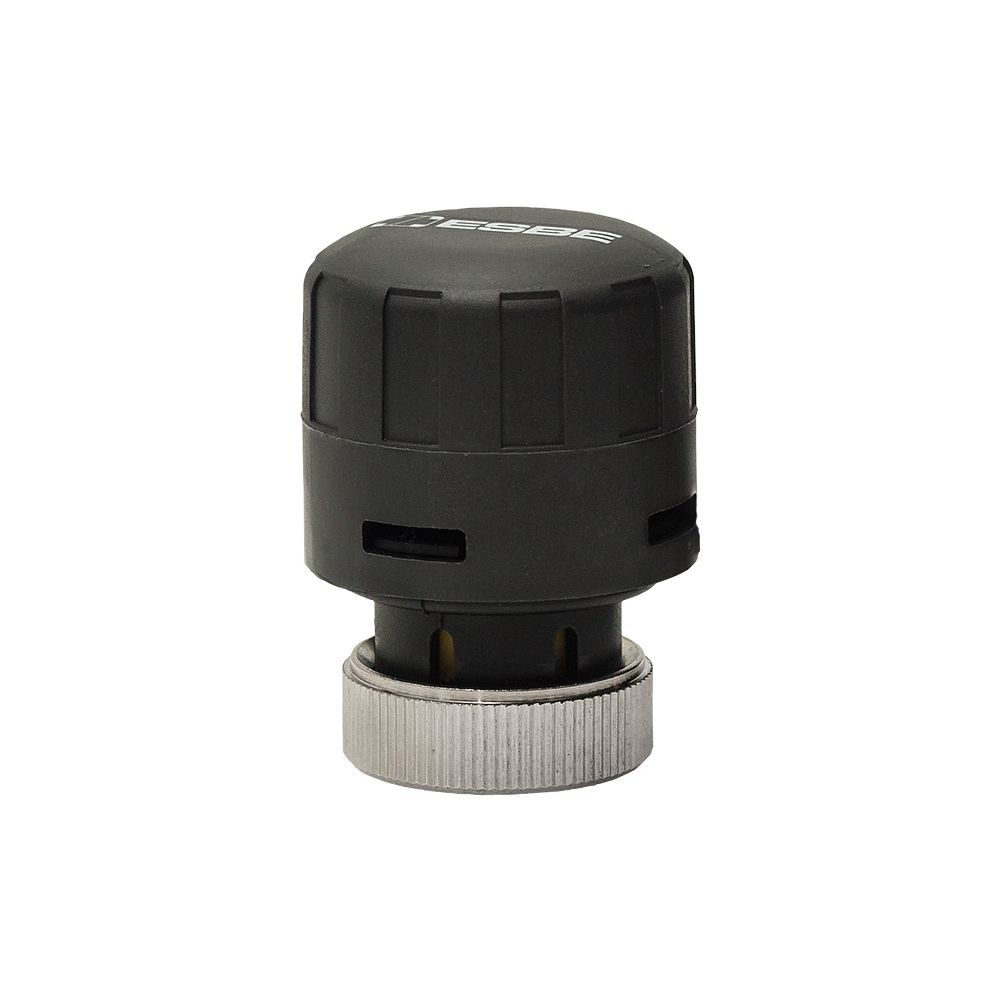

Esbe Stellantrieb ALG434 2-Punkt, 110-230V, 140N, Hub 2,5mm, 380/230s, 22500100
Der Stellantrieb der Serie ALG400 ermöglicht die Motorisierung von Kurzhubventilen der Serie VLG in wasserbasierten Heiz- und Kühlsystemen wie Gebläsekonvektoren. Das Modell arbeitet mit einem 2-Punkt-Steuersignal, einer Stellkraft von 140 N sowie einem Hub von 2,5 mm und ist für eine Spannungsversorgung von 110 bis 230 V AC ausgelegt.
Funktion und Einsatz
Der lineare Antrieb ist für die präzise Ventilsteuerung konzipiert und verfügt über eine selbsteinstellbare Schlaglänge. Die Schutzart IP44 bei vertikaler Montage sowie die Eignung für Umgebungstemperaturen von 2 °C bis 50 °C unterstützen einen zuverlässigen Betrieb. Die Laufzeit variiert je nach anliegender Spannung zwischen 230 Sekunden bei 230 V und 380 Sekunden bei 110 V.
Technische Daten
- Spannungsversorgung: 110 bis 230 V AC
- Stellkraft: 140 N
- Hublänge: 2,5 mm
- Schutzart: IP44
- Umgebungstemperatur: 2 bis 50 °C
- Energieverbrauch Betrieb: 1,8 W
- Steuersignal: 2-Punkt
- Laufzeit: 230 bis 380 s
Dieser Stellantrieb bietet eine robuste Lösung für die Ventilsteuerung in Heiz- und Kühlanlagen. Durch die Kompatibilität mit den VLG-Ventilserien und den weiten Spannungsbereich von 110 bis 230 V AC stellt das Modell eine vielseitige Komponente für professionelle Installationen dar, die durch eine Stellkraft von 140 N und eine präzise Hublänge von 2,5 mm überzeugt.
Lieferumfang
- 1x Stellantrieb
- 1x Anschlusskabel
Technische Daten
| Hersteller-Warengruppe | Kurzhubventile und Antriebe |
| Hersteller-Serie | ALG400 |
| Hersteller-Produktgruppe | Stellantriebe für Kurzhubventile |
| Hersteller-Modellnummer | ALG43x |
| Hersteller-Artikelnummer | 22500100 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-22500100 |
| Ausführung | linear |
| Bauhöhe | 52 |
| Baulänge | 41,5 |
| Bautiefe | 41,5 |
| EAN-13 | 7330193049801 |
| Einstellbare Zustandsmeldung | nein |
| Energieverbrauch im Betrieb | 1,8 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | nein |
| Geeignet für Ventile | ja |
| Gewicht | 0,183 kg |
| Hilfskontakte optional | nein |
| Hublänge | 2,5 |
| Laufzeit | 230 |
| Länge des Anschlusskabels | 1 |
| Netzspannung | 230 V AC |
| Regelungsart modulierend | nein |
| Schutzart (IP) | IP44 |
| Selbsteinstellbare Schlaglänge | ja |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | Zweipunkt |
| Umgebungstemperatur | 2 - 50 |
| Verstellkraft | 140 |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
