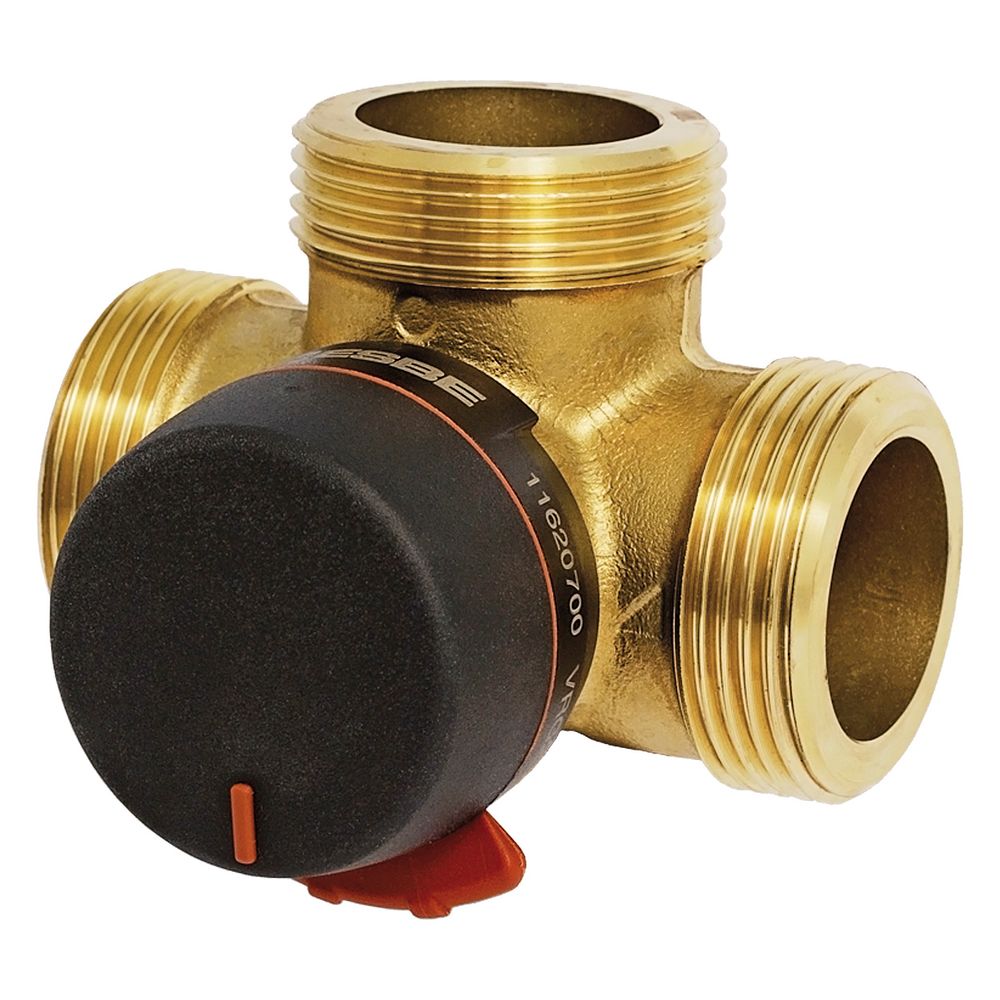

Esbe 3-Wege-Umschaltmischer VRG232 Außengewinde flachdichtend symmetrisches Fließbild, DN 50, Kvs 40, G 2 1/4", Messing

Dieser 3-Wege-Umschaltmischer der Serie VRG232 ermöglicht eine präzise Steuerung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das robuste Bauteil aus entzinkungsbeständigem Messing zeichnet sich durch ein symmetrisches Fließbild aus und ist für anspruchsvolle Einbausituationen konzipiert. Dank des dreh- und wendbaren Skalenschilds lässt sich die Komponente flexibel in bestehende Anlagen integrieren.

Vielseitige Anwendung und Konstruktion

Der Mischer ist für den Einsatz in Wasser-Glycol- sowie Wasser-Ethanol-Gemischen ausgelegt. Das Gehäuse sowie der Ventileinsatz bestehen aus Messing, während Welle und Lagerbuchse aus einem widerstandsfähigen PPS-Komposit gefertigt sind. Die Abdichtung erfolgt über EPDM-O-Ringe, was eine zuverlässige Funktion bei Medientemperaturen von -10 °C bis 110 °C, kurzzeitig bis 130 °C, sicherstellt. Die lineare Kennlinien-Charakteristik sorgt für eine exakte Regelung des Durchflusses.

Technische Daten

• Nenndurchmesser: DN 50
• Kvs-Wert: 40 m³/h
• Anschluss: Außengewinde G 2.1/4 Zoll (flachdichtend)
• Druckstufe: PN 10
• Leckrate: < 0,5 % bei 100 kPa Differenzdruck
• Max. Differenzdruck: 100 kPa (Mischen) / 200 kPa (Verteilen)
• Drehmoment: < 5 Nm
• Material: Messing (entzinkungsbeständig)
• Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)

Die Kombination aus langlebigen Materialien und präziser Fertigung macht diesen Umschaltmischer zu einer effizienten Lösung für komplexe Umlaufwassersysteme. Mit einem Kvs-Wert von 40 m³/h und einer Druckfestigkeit von PN 10 bietet das Modell eine hohe Leistungsfähigkeit bei einem geringen Drehmomentbedarf von unter 5 Nm. Die symmetrische Bauweise und die flexiblen Anschlussmöglichkeiten erleichtern die Montage in unterschiedlichen hydraulischen Konfigurationen.
