Beschreibung

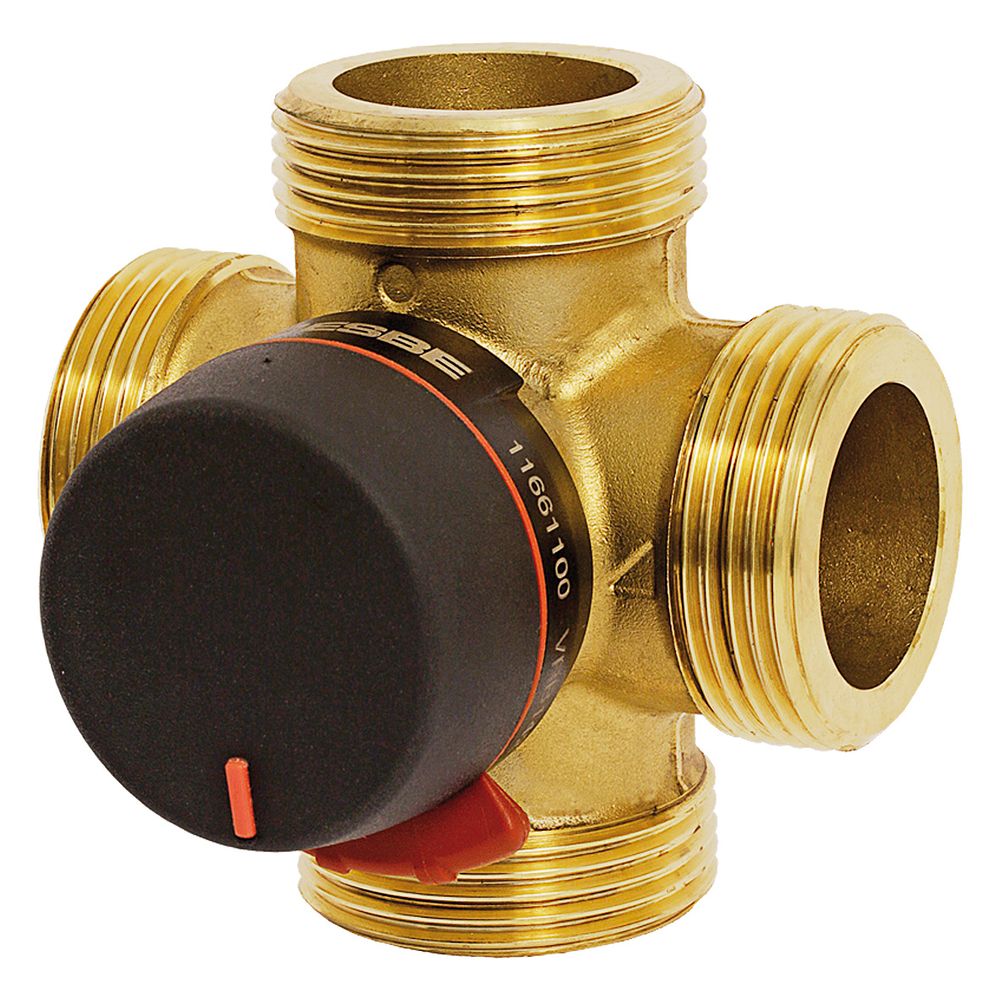

Esbe Bivalent-Mischer VRB142 Außengewinde flachdichtend, DN 20, Kvs 6,3, G 1", Messing
Der Bivalentmischer der Serie VRB140 von ESBE ermöglicht das effiziente Mischen und Verteilen in Umlaufwassersystemen. Mit einer Nennweite von DN 20 und einem Kvs-Wert von 6,3 m³/h ist das aus entzinkungsbeständigem Messing gefertigte Bauteil für anspruchsvolle Heizungs- und Kühlanwendungen ausgelegt. Dank des dreh- und wendbaren Skalenschilds lässt sich der Mischer flexibel an unterschiedliche Einbausituationen anpassen.
Vielseitige Einsatzmöglichkeiten
Das Modell VRB142 ist für den Einsatz in Umlaufwassersystemen konzipiert, in denen sowohl Misch- als auch Umschaltfunktionen erforderlich sind. Die Konstruktion aus robustem Messinggehäuse und einem Ventileinsatz aus Messing sorgt für Langlebigkeit. Die Welle sowie die Lagerbuchse bestehen aus einem widerstandsfähigen PPS-Komposit, während EPDM-O-Ringe die Dichtigkeit sicherstellen. Das Bauteil ist für Wasser nach VDI2035 sowie Wasser-Glycol- und Wasser-Ethanol-Mischungen geeignet.
Montage und Betrieb
Die Installation erfolgt über vier Anschlüsse mit zylindrischem Außengewinde nach ISO 228/1, die flachdichtend ausgeführt sind. Der Mischer ist für einen Betriebsdruck von PN 10 ausgelegt und weist eine geringe Leckrate von unter 0,5 Prozent bei einem Differenzdruck von 100 kPa auf. Für die Betätigung ist ein Drehmoment von weniger als 3 Nm erforderlich, was eine präzise Steuerung ermöglicht. Die Medientemperatur kann im kontinuierlichen Betrieb bis zu 110 °C erreichen, kurzzeitig sind bis zu 130 °C zulässig.
Dieser Bivalentmischer überzeugt durch seine hohe Materialqualität und Flexibilität bei der Installation. Mit einer Nennweite von DN 20, einem Kvs-Wert von 6,3 m³/h und einer Druckstufe von PN 10 bietet er eine zuverlässige Lösung für komplexe hydraulische Systeme. Die robuste Ausführung aus entzinkungsbeständigem Messing und die Eignung für verschiedene Medien machen ihn zu einer langlebigen Komponente in der Haustechnik.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 6,3 m³/h
- Druckstufe: PN 10
- Anschluss: Außengewinde G 1" flachdichtend
- Material: Messing (entzinkungsbeständig)
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 0,5 % bei 100 kPa
- Drehmoment: < 3 Nm
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRB140, Bivalentmischer |
| Hersteller-Produktgruppe | Serie VRB140 (Bivalent) |
| Hersteller-Modellnummer | VRB142 |
| Hersteller-Artikelnummer | 11661000 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 4 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-11661000 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034531 |
| Gewicht | 0,523 kg |
| Höhe Handgriff/Spindel | 50 |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 36 |
| Länge Anschluss 3 | 36 |
| Länge Anschluss 4 | 36 |
| Max Druckunterschied bei 20 °C | 1 |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
