Beschreibung

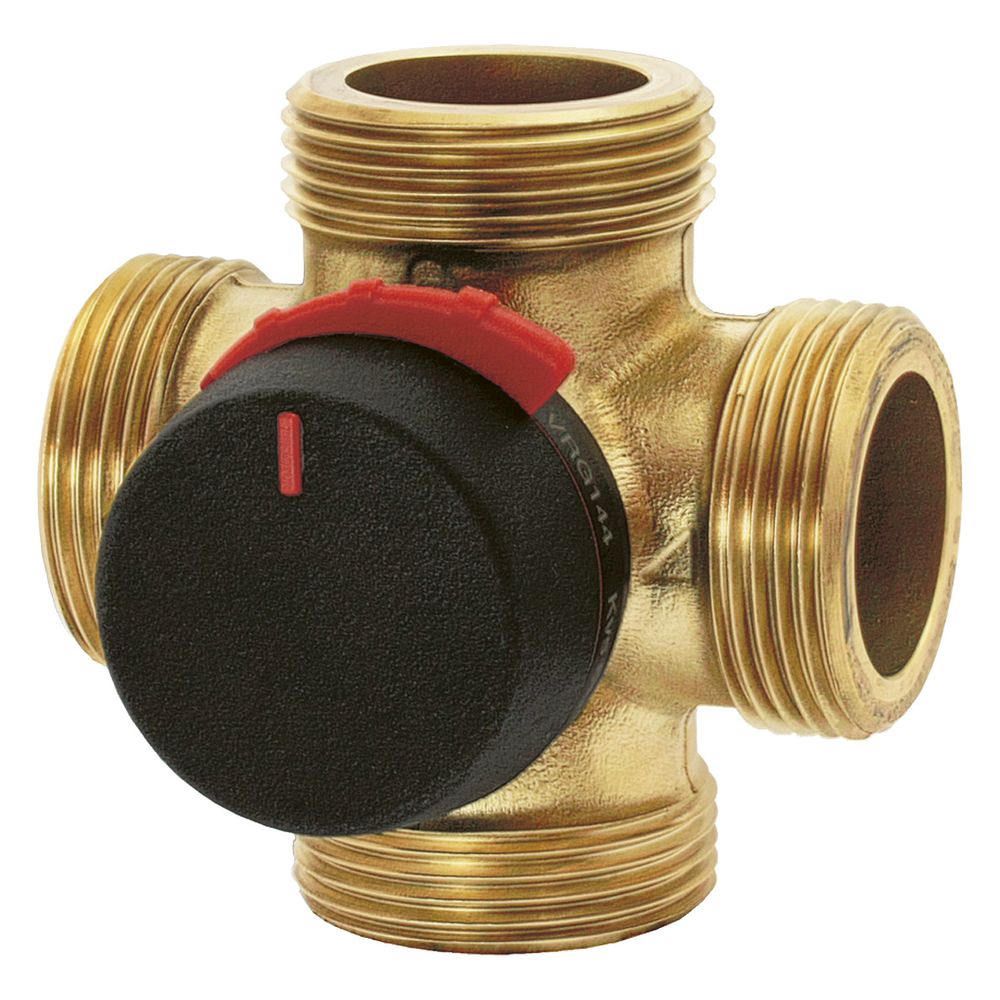

Esbe 4-Wege-Mischer VRG142 Außengewinde flachdichtend, DN 32, Kvs 16, G 1 1/2", Messing
Der 4-Wege Mischer der Serie VRG142 von Esbe ist für den Einsatz in Umlaufwassersystemen sowie für das Umschalten in bivalenten Wärmepumpensystemen konzipiert. Das aus entzinkungsbeständigem Messing gefertigte Bauteil verfügt über ein dreh- und wendbares Skalenschild, das eine flexible Anpassung an unterschiedliche Einbausituationen ermöglicht.
Vielseitige Anwendung und Montage
Die Konstruktion in Kreuzbauform unterstützt eine präzise Regelung in hydraulischen Anlagen. Symbolmarkierungen an den Anschlüssen erleichtern die Installation. Das Gehäuse ist für einen Betriebsdruck von PN 10 ausgelegt und bietet eine Leckrate von unter 1 Prozent bei einem Differenzdruck von 100 kPa. Welle und Lagerbuchse bestehen aus einem robusten PPS-Komposit, während die O-Ringe aus EPDM gefertigt sind.
Kompatibilität und Medien
Der Mischer ist für den Betrieb mit Wasser gemäß VDI 2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent oder Wasser-Ethanol-Mischungen mit einem Ethanolanteil von bis zu 28 Prozent geeignet. Die Medientemperatur kann kontinuierlich bis 110 °C betragen, kurzzeitig sind bis zu 130 °C zulässig. Der erforderliche Drehmoment liegt bei unter 3 Nm.
Die robuste Ausführung aus Messing sorgt für eine zuverlässige Funktion in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 32 und einem Kvs-Wert von 16 m³/h bietet das Bauteil eine effiziente Durchflussleistung. Die flachdichtenden Außengewinde nach ISO 228/1 in der Größe G 1.1/2 Zoll ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme.
Technische Daten
- Nenndurchmesser: DN 32
- Kvs-Wert: 16 m³/h
- Anschluss: G 1.1/2 Zoll Außengewinde
- Druckstufe: PN 10
- Medientemperatur: -10 bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 1 % bei 100 kPa
- Drehmoment: < 3 Nm
- Material: Messing (entzinkungsbeständig)
Der 4-Wege Mischer VRG142 mit DN 32 und Kvs 16 m³/h ist für PN 10 ausgelegt und deckt einen Temperaturbereich von -10 °C bis 110 °C ab. Durch die Kombination aus entzinkungsbeständigem Messing und der flexiblen Skalenschild-Konstruktion eignet sich das Bauteil ideal für anspruchsvolle Umlaufwassersysteme und bivalente Wärmepumpenanlagen.
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG140, 4-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG140 (4-Wege) |
| Hersteller-Modellnummer | VRG142 |
| Hersteller-Artikelnummer | 11641200 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 4 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-11641200 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034784 |
| Gewicht | 1,114 kg |
| Höhe Handgriff/Spindel | 55 |
| Länge Anschluss 1 | 47 |
| Länge Anschluss 2 | 47 |
| Länge Anschluss 3 | 47 |
| Länge Anschluss 4 | 47 |
| Max Druckunterschied bei 20 °C | 1 |
| Nenndurchmesser | DN 32 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
