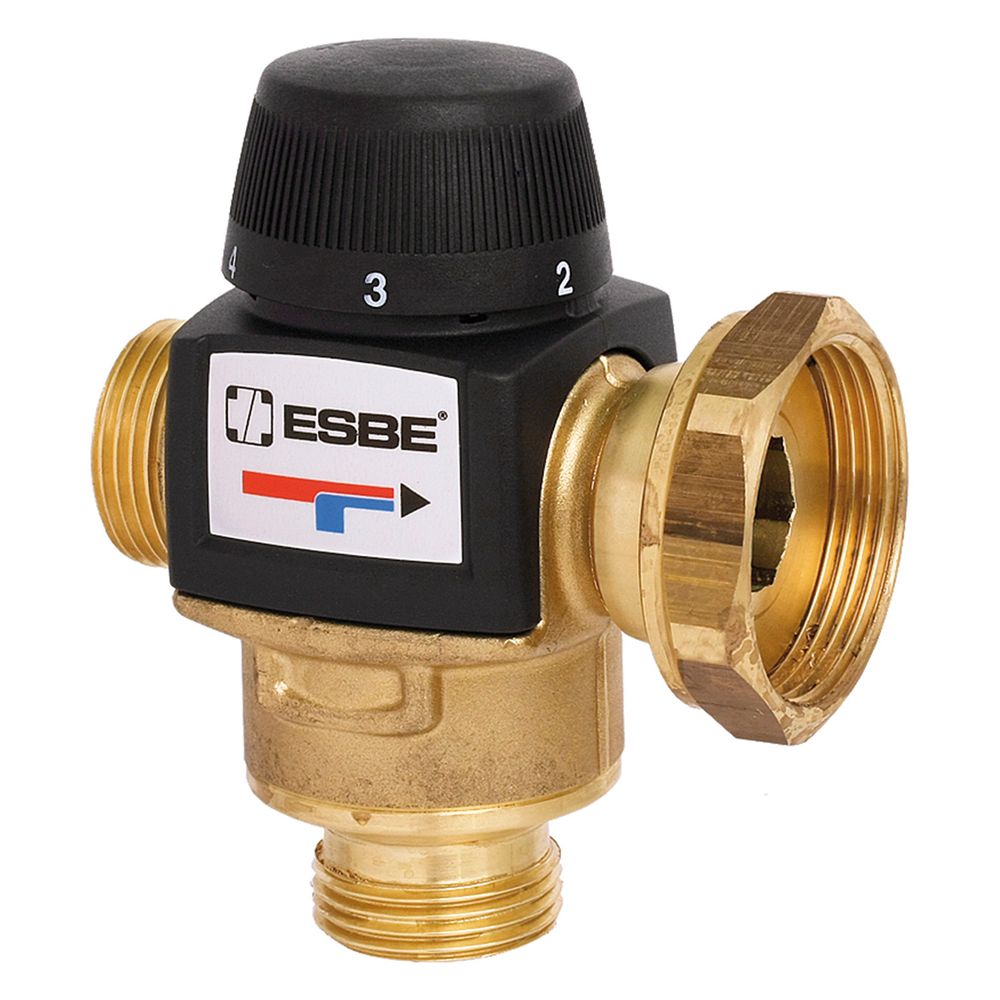

Esbe Mischautomat VTA577 Pumpenflansch, DN 20, Kvs 4,5, G 1" / PF 1 1/2", 20-55 Grad, Messing, 31702300
Der thermische Mischautomat der Serie VTA570 von ESBE, Modell VTA577, sorgt für eine konstante Vorlauftemperatur in Umlaufwasser-Systemen. Das Gerät verfügt über ein asymmetrisches Fließbild sowie eine integrierte Verbrühschutz-Funktion und ist für den Einsatz in Heizungsanlagen gemäß VDI 2035 ausgelegt.
Material und Regelung
Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Langlebigkeit im Betrieb unterstützt. Der Mischautomat ermöglicht eine präzise Temperaturregelung im Einstellbereich von 20 bis 55 °C bei einer Temperaturstabilität von +/- 3 °C. Die Komponente ist für eine kontinuierliche Medientemperatur von bis zu 95 °C ausgelegt, wobei kurzzeitig Temperaturen bis 100 °C zulässig sind.
Technische Daten
- Einstellbereich: 20-55 °C
- Nenndurchmesser: DN 20
- Kvs-Wert: 4,5 m³/h
- Druckstufe: PN 10
- Anschluss 1: G 1 Zoll Außengewinde, flachdichtend
- Anschluss 2: Pumpenflansch 1 1/2 Zoll
- Max. Medientemperatur: 95 °C
- Werkstoff: Messing (DZR)
Durch die robuste Konstruktion aus entzinkungsbeständigem Messing und die zuverlässige Temperaturregelung eignet sich dieser Mischautomat für die effiziente Steuerung von Heizungswasserkreisläufen. Mit einem Kvs-Wert von 4,5 m³/h und einer Druckstufe von PN 10 bietet das Bauteil die notwendige Leistungsfähigkeit für anspruchsvolle Anwendungen in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Thermische Ventile |
| Hersteller-Serie | VTA570, Mischautomat Heizung |
| Hersteller-Produktgruppe | Mischautomaten |
| Hersteller-Modellnummer | VTA577 |
| Hersteller-Artikelnummer | 31702300 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde |
| Artikelnummer | ESBE-31702300 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193050753 |
| Gewicht | 0,98 kg |
| Kvs-Wert | 4,5 |
| Länge Anschluss 1 | 42 |
| Länge Anschluss 2 | 62 |
| Länge Anschluss 3 | 58 |
| Max Differenzdruck in geöffneter Stellung | 3 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 95 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | ja |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser alle Anschlüsse | 25 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
