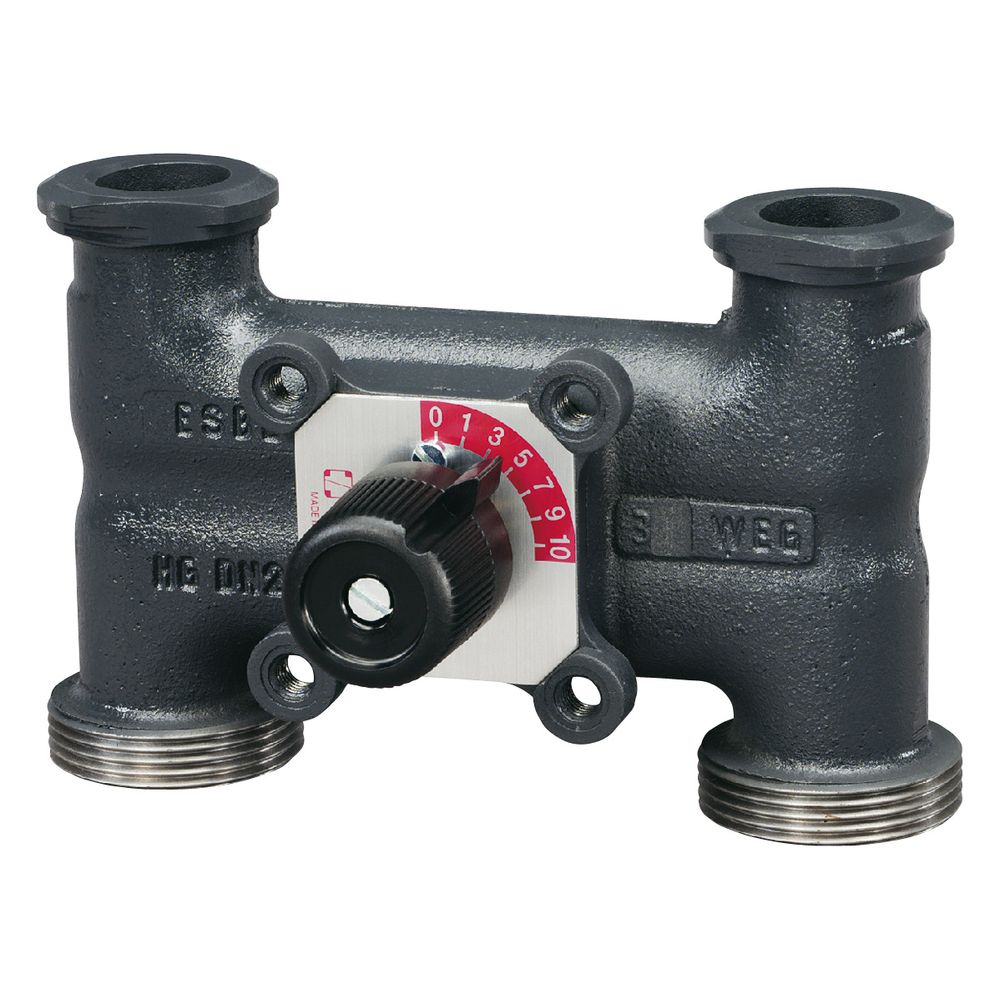

Esbe 4-Wege-Mischer 4HG Außengewinde flachdichtend - Pumpenflansch 1 1/2", DN 25, Kvs 6,3, Grauguss

Dieser 4-Wege-H-Mischer der Serie HG von Esbe ermöglicht eine präzise Temperaturregelung in Umlaufwassersystemen. Die robuste Konstruktion aus Grauguss ist für den Einsatz in Heizungsanlagen konzipiert und bietet durch das dreh- und wendbare Skalenschild eine hohe Flexibilität bei der Montage. Mit einem Nenndurchmesser von DN 25 und einem Kvs-Wert von 6,3 m³/h ist das Ventil für anspruchsvolle hydraulische Anwendungen ausgelegt.

Flexibilität bei der Installation

Die H-Bauform des Mischers ist speziell für Pumpenflanschverbindungen optimiert und eignet sich für den Misch- und Doppelmischbetrieb in Parallelanwendungen. Durch das wendbare Skalenschild lässt sich die Ausrichtung des Mischers an die jeweiligen Platzverhältnisse vor Ort anpassen. Die Kombination aus einem Gehäuse aus Grauguss sowie Komponenten aus Messing und EPDM-Dichtungen sorgt für eine langlebige Funktionalität im Betrieb.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 6,3 m³/h
• Druckstufe: PN 10
• Medientemperatur: -10 °C bis 110 °C
• Achsabstand: 125 mm
• Anschluss kesselseitig: G 1.1/2 Zoll Außengewinde flachdichtend
• Anschluss heizkreisseitig: 1.1/2 Zoll Pumpenflansch
• Leckrate: < 1 % bei 50 kPa Differenzdruck
• Drehmoment: < 5 Nm

Der Mischer überzeugt durch seine zuverlässige Regelcharakteristik in Heizsystemen und eine hohe Materialqualität. Mit einer Druckfestigkeit von PN 10 und einem weiten Temperaturbereich von -10 °C bis 110 °C deckt das Bauteil ein breites Einsatzspektrum ab. Die präzise Abstimmung der Komponenten, wie das Messingküken und die EPDM-Dichtungen, stellt einen effizienten Betrieb sicher, während der standardisierte Achsabstand von 125 mm eine einfache Integration in bestehende Anlagen ermöglicht.
