Beschreibung

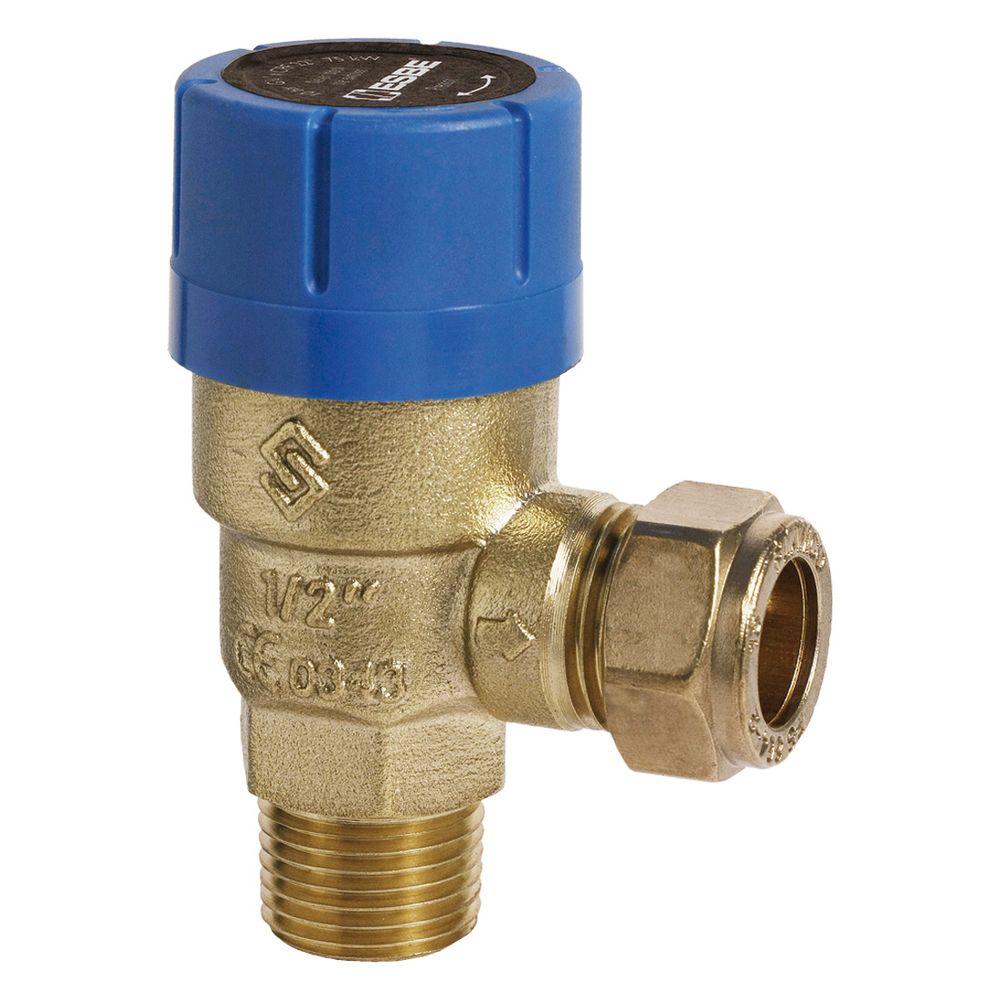

Esbe Sicherheitsventil VSB132 rechtwinklig, DN 15, R 1/2", Klemmfitting 15, 0,6 MPa
Das Sicherheitsventil der Serie VSB schützt Trinkwassererwärmungssysteme zuverlässig vor unzulässigem Überdruck. Die Komponente aus entzinkungsbeständigem Messing ist für den Dauerbetrieb in Trinkwasseranwendungen ausgelegt und entspricht den geltenden Anforderungen für Trinkwasserkonformität.
Funktionsweise und Einsatzbereich
Das Ventil ist in rechtwinkliger Ausführung konstruiert und für den Einsatz in Trinkwasser-Warmwassersystemen optimiert. Bei der Dimensionierung ist sicherzustellen, dass die Abblasleistung des Ventils die Nennleistung des zu schützenden Behälters übersteigt. Die robuste Konstruktion aus entzinkungsbeständigem Messing unterstützt eine hohe Betriebssicherheit im System.
Technische Daten
- Anschluss 1: DN 15 (R 1/2 Zoll)
- Anschluss 2: Klemmring (15 mm)
- Öffnungsdruck: 0,6 MPa (6,0 bar)
- Abblasleistung: 75 kW (76 l/h)
- Druckstufe: PN 16
- Max. Temperatur: 95 °C
- Werkstoff: Messing (entzinkungsbeständig)
Durch die präzise Abstimmung auf einen Öffnungsdruck von 0,6 MPa und eine Abblasleistung von 75 kW bietet das Bauteil einen effektiven Schutz für Warmwasserspeicher. Die Kombination aus dem standardisierten DN 15 Anschluss und der Klemmringverschraubung ermöglicht eine einfache Integration in Rohrleitungssysteme, während die Materialwahl die Eignung für den Trinkwasserbereich sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Ergänzende Produkte |
| Hersteller-Serie | VSB |
| Hersteller-Produktgruppe | Ergänzende Produkte |
| Hersteller-Modellnummer | VSB132 |
| Hersteller-Artikelnummer | 36020100 |
| Hersteller | Esbe |
| Anschluss 2 | Klemmring |
| Artikelnummer | ESBE-36020100 |
| Ausführung | rechtwinklig |
| Bauhöhe | 81,2 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 7330193041126 |
| Geeignet für den Dauerbetrieb | ja |
| Gewicht | 0,172 kg |
| Länge Anschluss 1 | 40,5 |
| Länge Anschluss 2 | 34 |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Oberflächenschutz | unbehandelt |
| Trinkwasserkonform nach UBA | Ja |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Überströmdruck | 6 - 10 |
| WEEE-Nr. | DE62290414 |
