Beschreibung

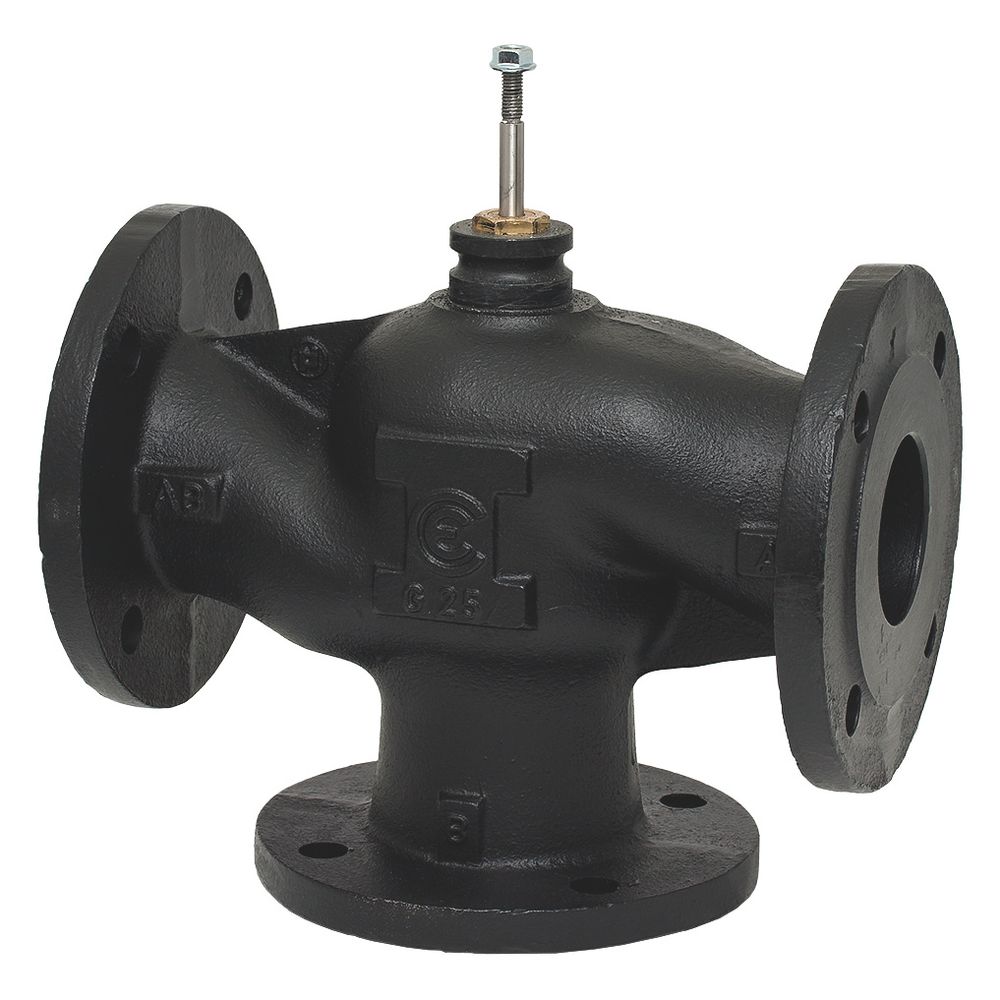

Esbe 3-Wege-Linearventil VLB335 für Flanschanschluss, DN 125, Kvs 200, PN 16, Grauguss
Das 3-Wege Linearventil der Serie VLB335 ermöglicht eine präzise Mischung und Dosierung in anspruchsvollen Heiz- und Kühlsystemen. Die robuste Konstruktion aus Grauguss ist für einen Betriebsdruck von bis zu 16 bar ausgelegt und zeichnet sich durch eine besonders niedrige Leckrate aus. Dank der Flanschverbindung nach ISO 7005-2 ist das Ventil für den Einsatz in leistungsstarken Anlagen konzipiert.
Robuste Konstruktion für hohe Anforderungen
Das Gehäuse aus Grauguss EN-JL 1040 sorgt in Kombination mit einem Schaft aus Edelstahl 1.4305 und einem Kegel aus Messing CW617N für eine langlebige Funktionalität. Die Stopfbuchsendichtung aus EPDM unterstützt die Zuverlässigkeit im Betrieb. Das Ventil ist für Medientemperaturen von -10 °C bis +150 °C geeignet und verarbeitet neben Wasser gemäß VDI2035 auch Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent.
Präzise Regelung im System
Die Durchflusskennlinie ist für den Anschluss A-AB gleichprozentig und für den Anschluss B-AB linear ausgelegt, was eine exakte Steuerung der Volumenströme ermöglicht. Mit einem Nenndurchmesser von DN 125 und einem Kvs-Wert von 200 bietet das Ventil hohe Durchflussraten. Die Leckrate am Anschluss A-AB beträgt lediglich 0,03 Prozent des Kvs-Wertes, was die hohe Effizienz des Regelventils unterstreicht.
Technische Daten
- Nenndurchmesser: DN 125
- Kvs-Wert: 200
- Druckstufe: PN 16
- Hublänge: 45 mm
- Anschlussart: Flansch nach ISO 7005-2
- Medientemperatur: -10 °C bis +150 °C
- Leckrate A-AB: 0,03 % vom Kvs-Wert
- Leckrate B-AB: 2 % vom Kvs-Wert
- Gehäusewerkstoff: Grauguss
Das Linearventil überzeugt durch seine robuste Bauweise und die präzise Regelcharakteristik, die einen effizienten Betrieb in Heiz- und Kühlanwendungen sicherstellt. Mit einer Druckstufe von PN 16, einem Hub von 45 mm und der Eignung für Temperaturen bis +150 °C ist es eine zuverlässige Komponente für industrielle und gebäudetechnische Anlagen. Die Kombination aus hochwertigen Materialien wie Grauguss und Edelstahl ermöglicht eine dauerhafte Stabilität im System.
Technische Daten
| Hersteller-Warengruppe | Linear- und Regelventile und Antriebe |
| Hersteller-Serie | VLA300+VLB300, 3-Wege Linearventil Flansch PN16 |
| Hersteller-Produktgruppe | Hubventil (3-Wege) |
| Hersteller-Modellnummer | VLA/B335 |
| Hersteller-Artikelnummer | 21221400 |
| Hersteller | Esbe |
| Anschlüsse | Flansch |
| Artikelnummer | ESBE-21221400 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 7330193049047 |
| Gewicht | 46 kg |
| Hublänge | 45 |
| Kennlinien-Charakteristik | gleichprozentig |
| Kvs-Wert | 200 |
| Kvs-Wert Bypass | 200 |
| Leckverlust des Kvs-Wertes | 0,03 |
| Länge Anschluss 1 | 200 |
| Länge Anschluss 2 | 200 |
| Länge Anschluss 3 | 200 |
| Max Differenzdruck in geöffneter Stellung | 2 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 125 |
| Oberflächenschutz | beschichtet |
| Werkstoff des Gehäuses | Gusseisen |
| WEEE-Nr. | DE62290414 |
