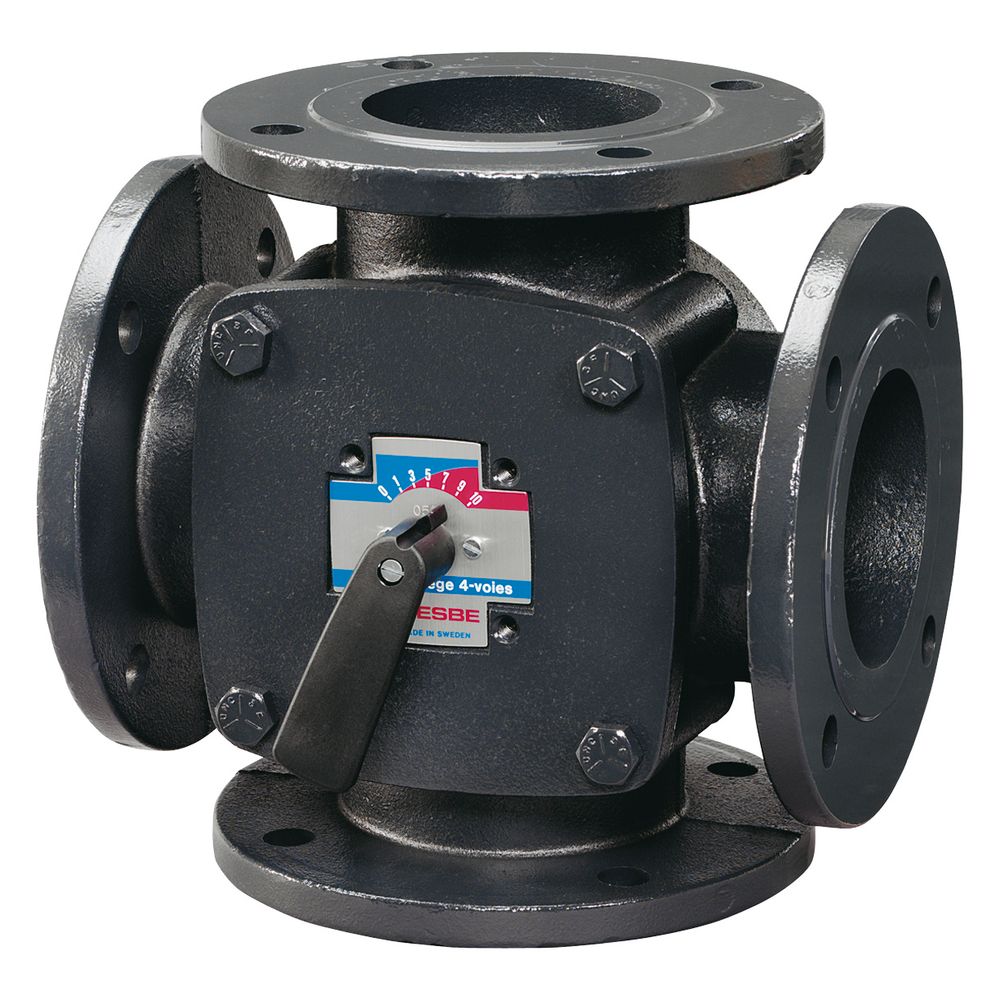

Esbe 4-Wege-Mischer 4F für Flanschanschluss, DN 65, Kvs 90, PN 6, Gusseisen

Der 4-Wege-Flanschmischer der Serie 4F von ESBE ist für den Einsatz in Umlaufwassersystemen sowie für bivalente Wärmepumpensysteme konzipiert. Das robuste Gehäuse aus Grauguss ermöglicht eine zuverlässige Regelung in Heiz- und Kühlsystemen bei einem Betriebsdruck von bis zu 6 bar. Dank des dreh- und wendbaren Skalenschilds lässt sich die Armatur flexibel an unterschiedliche Einbausituationen anpassen.

Material und Einsatzbereich

Die Konstruktion aus Grauguss sorgt für Langlebigkeit im Anlagenbetrieb. Die internen Komponenten bestehen aus einer Kombination von Messing und Edelstahl, während die Dichtungen aus EPDM gefertigt sind. Diese Materialwahl unterstützt den Einsatz mit Wasser gemäß VDI2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent. Die Armatur ist für eine Medientemperatur von -10 °C bis maximal 110 °C ausgelegt.

Kompatibilität und Montage

Der Mischer verfügt über einen Flanschanschluss nach PN6 und ist für den Nenndurchmesser DN 65 ausgelegt. Zur präzisen Steuerung kann das Modell mit entsprechenden Stellmotoren und Reglern kombiniert werden. Die Leckrate liegt bei einem Differenzdruck von 50 kPa unter 1,5 Prozent, was eine effiziente Durchflussregelung ermöglicht.

Durch die Kombination aus einem Durchflusskoeffizienten von Kvs 90 m³/h und der robusten Ausführung in DN 65 eignet sich dieser 4-Wege-Mischer ideal für anspruchsvolle hydraulische Anwendungen. Die hohe Materialbeständigkeit und die flexible Ausrichtung des Skalenschilds erleichtern die Integration in bestehende Heiz- und Kühlsysteme bei einem Betriebsdruck von PN 6.

Technische Daten

• Nenndurchmesser: DN 65
• Durchflusskoeffizient: Kvs 90 m³/h
• Druckstufe: PN 6
• Gehäusematerial: Grauguss
• Medientemperatur: -10 °C bis 110 °C
• Anschlussart: Flansch
• Leckrate: < 1,5 % bei 50 kPa Differenzdruck
