Beschreibung

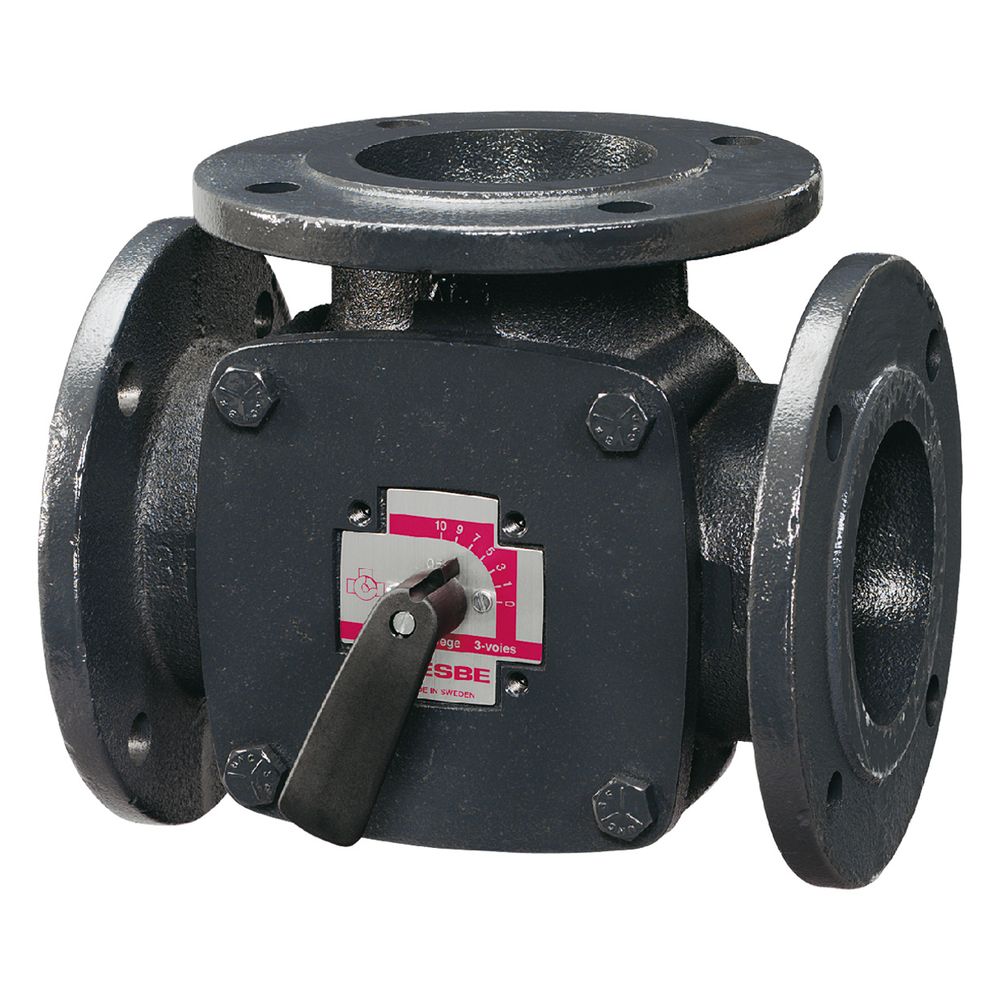

Esbe 3-Wege-Mischer 3F für Flanschanschluss, DN 25, Kvs 18, PN 6, Gusseisen
Der 3-Wege-Flanschmischer der Serie 3F ermöglicht eine präzise Regelung in Heiz- und Kühlsystemen durch Mischen oder Verteilen von Umlaufwasser. Das robuste Gehäuse aus Grauguss ist für einen Betriebsdruck von PN 6 ausgelegt und bietet durch das dreh- und wendbare Skalenschild eine hohe Flexibilität bei der Montage. Die Komponente ist für den Einsatz mit Wasser oder Wasser-Glycol-Gemischen bis zu einem Glycolanteil von 50 Prozent optimiert.
Vielseitige Anwendung und robuste Konstruktion
Die Mischer der Baureihe 3F zeichnen sich durch eine langlebige Materialkombination aus, bei der ein Gehäuse aus Grauguss mit internen Komponenten aus Messing, Edelstahl und EPDM-Dichtungen kombiniert wird. Dank der linearen Kennlinien-Charakteristik lässt sich der Volumenstrom in Umlaufwassersystemen zuverlässig steuern. Die Ausführung ist für den Anschluss an Flanschleitungen der Größe PN 6 konzipiert und kann mit Stellmotoren und Reglern kombiniert werden.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 18 m³/h
- Druckstufe: PN 6
- Medientemperatur: -10 °C bis 110 °C
- Gehäusematerial: Grauguss
- Leckrate: < 1,5 % bei 50 kPa Differenzdruck
- Anschlussart: Flansch
- Kennlinie: Linear
Durch die Kombination aus hochwertigem Grauguss und einer präzisen Regelcharakteristik eignet sich dieser Mischer ideal für anspruchsvolle Heiz- und Kühlanwendungen. Mit einem Kvs-Wert von 18 m³/h und der Eignung für einen Temperaturbereich von -10 °C bis 110 °C stellt das Bauteil eine zuverlässige Lösung für die effiziente Zonensteuerung oder Mischfunktion in hydraulischen Systemen dar.
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | 3F, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie 3F und 4F (Flansch) |
| Hersteller-Modellnummer | 3F |
| Hersteller-Artikelnummer | 11100200 |
| Hersteller | Esbe |
| Anschlüsse | Flansch |
| Artikelnummer | ESBE-11100200 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 7330193020435 |
| Gewicht | 3,903 kg |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 18 |
| Kvs-Wert Bypass | 18 |
| Leckverlust des Kvs-Wertes | 1,5 |
| Länge Anschluss 1 | 37,5 |
| Länge Anschluss 2 | 150 |
| Länge Anschluss 3 | 37,5 |
| Max Differenzdruck in geöffneter Stellung | 0,5 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 25 |
| Oberflächenschutz | beschichtet |
| Werkstoff des Gehäuses | Gusseisen |
| WEEE-Nr. | DE62290414 |
