Beschreibung

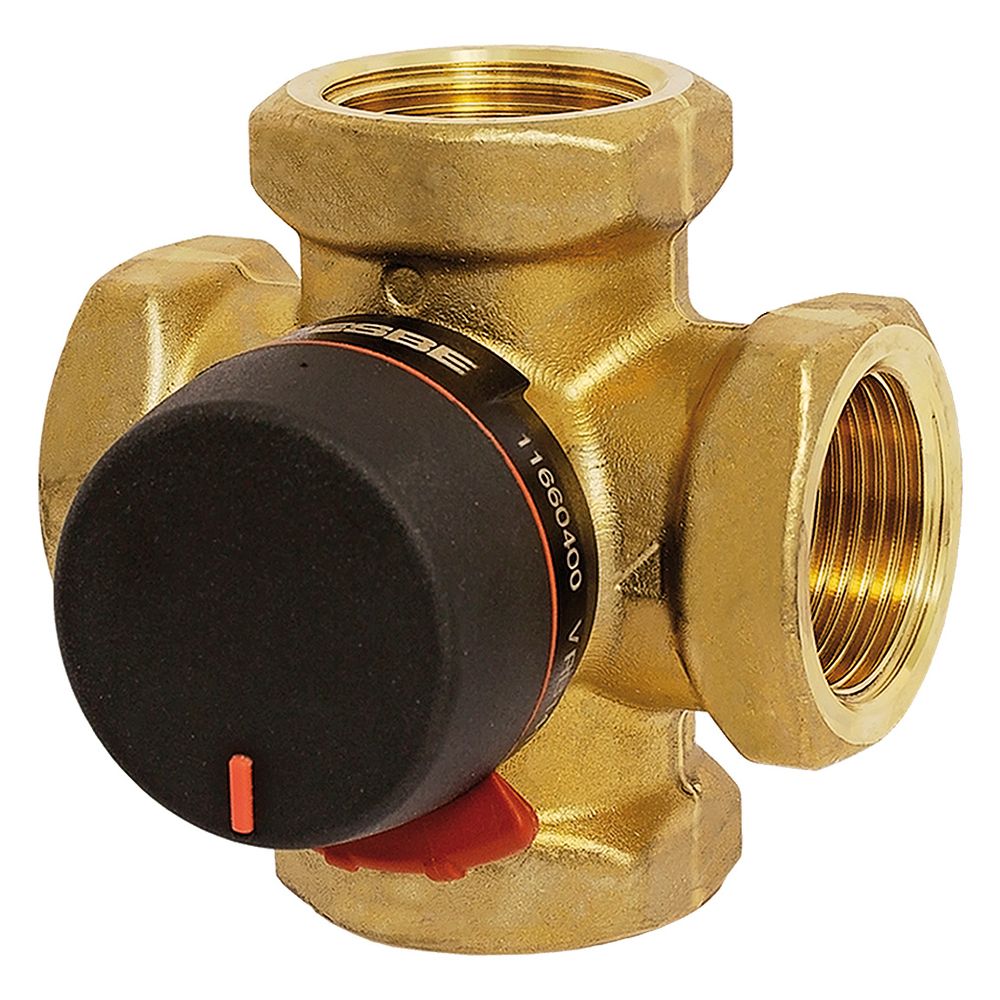

Esbe Bivalent-Mischer VRB141 Innengewinde, DN 20, Kvs 4, Rp 3/4", Messing
Der bivalente 4-Wege-Mischer der Serie VRB140 ermöglicht eine effiziente Regelung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das Modell ist für den Einsatz in Heizungs- und Kühlanlagen konzipiert und zeichnet sich durch eine robuste Konstruktion aus entzinkungsbeständigem Messing aus. Dank des dreh- und wendbaren Skalenschilds lässt sich die Komponente flexibel an verschiedene Einbausituationen anpassen.
Flexibilität und Montage
Die Serie VRB140 bietet durch die Symbolmarkierungen an den Anschlüssen eine hohe Anwenderfreundlichkeit bei der Installation. Das Gehäuse in Kreuzbauform ist für einen Betriebsdruck von PN 10 ausgelegt und arbeitet mit einem geringen Drehmoment von unter 3 Nm. Die Materialkombination aus Messing für das Gehäuse sowie PPS-Komposit für Welle und Lagerbuchse sorgt für eine zuverlässige Funktion im Temperaturbereich von -10 °C bis 110 °C, wobei kurzzeitig Temperaturen bis 130 °C zulässig sind.
Einsatzbereiche und Medien
Der Mischer eignet sich für den Betrieb mit Wasser gemäß VDI 2035 sowie für Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 % oder Wasser-Ethanol-Mischungen bis zu 28 %. Mit einer Leckrate von unter 0,5 % bei einem Differenzdruck von 100 kPa erfüllt das Bauteil hohe Anforderungen an die Dichtigkeit. Die Ausführung DN 20 mit einem Kvs-Wert von 4 m³/h und einem Rp 3/4 Zoll Innengewinde nach EN 10226-1 ist präzise auf gängige Rohrleitungssysteme abgestimmt.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 4 m³/h
- Anschluss: Innengewinde Rp 3/4"
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzfristig 130 °C)
- Leckrate: < 0,5 % (bei 100 kPa)
- Drehmoment: < 3 Nm
- Gehäusematerial: Messing (entzinkungsbeständig)
Die kompakte Bauweise und die hohe Materialqualität machen diesen bivalenten Mischer zu einer langlebigen Lösung für komplexe hydraulische Systeme. Mit einem Nenndurchmesser von DN 20, einem Kvs-Wert von 4 m³/h und einer Druckfestigkeit von PN 10 bietet das Bauteil eine zuverlässige Performance beim Mischen und Verteilen von Medien. Die einfache Handhabung durch das wendbare Skalenschild unterstützt eine schnelle und korrekte Inbetriebnahme in unterschiedlichen Anlagenkonfigurationen.
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRB140, Bivalentmischer |
| Hersteller-Produktgruppe | Serie VRB140 (Bivalent) |
| Hersteller-Modellnummer | VRB141 |
| Hersteller-Artikelnummer | 11660200 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-11660200 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034487 |
| Gewicht | 0,55 kg |
| Höhe Handgriff/Spindel | 50 |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 36 |
| Länge Anschluss 3 | 36 |
| Länge Anschluss 4 | 36 |
| Max Druckunterschied bei 20 °C | 1 |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
