Beschreibung

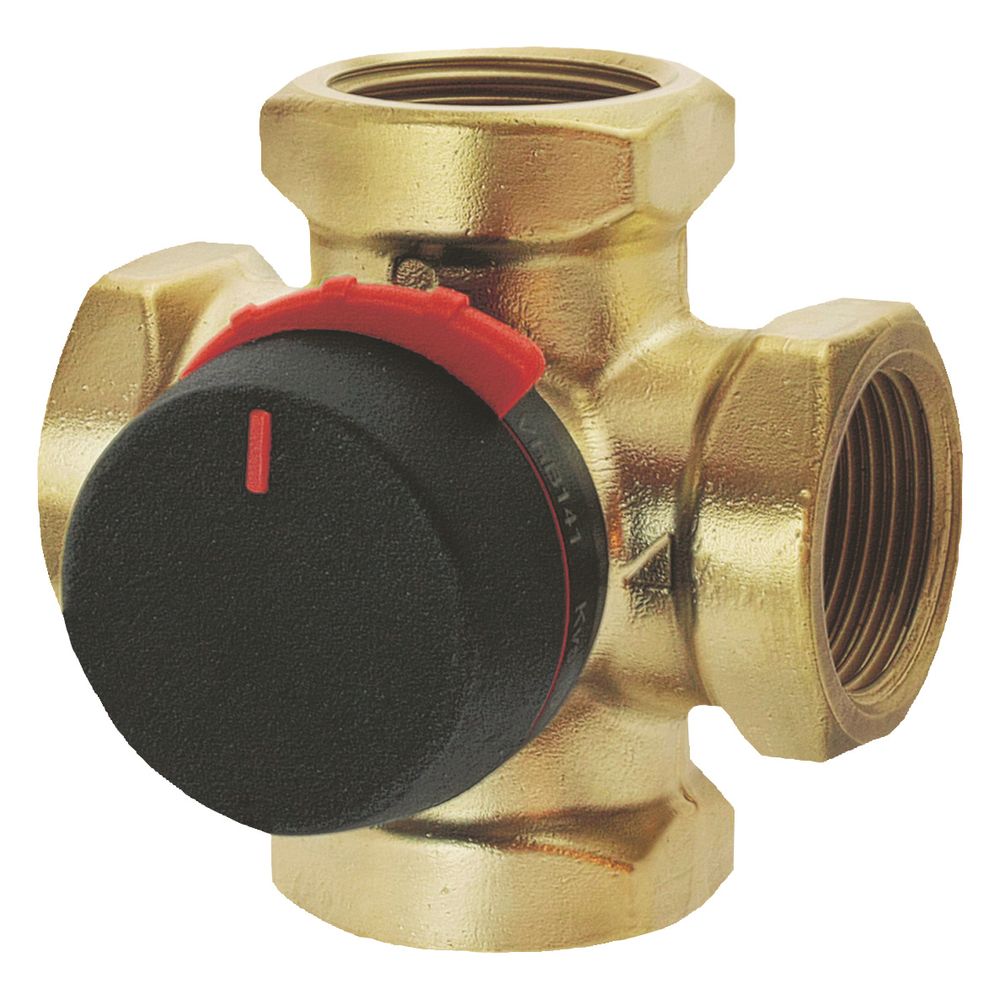

Esbe 4-Wege-Mischer VRG141 Innengewinde, DN 20, Kvs 6,3, Rp 3/4", 11640300
Der 4-Wege-Mischer der Serie VRG141 von ESBE ist für den Einsatz in Umlaufwassersystemen sowie für das Umschalten in bivalenten Wärmepumpensystemen konzipiert. Das aus entzinkungsbeständigem Messing gefertigte Bauteil zeichnet sich durch eine hohe Flexibilität bei der Montage aus, unterstützt durch ein dreh- und wendbares Skalenschild. Mit einer Druckstufe von PN 10 und einem Kvs-Wert von 6,3 m³/h bietet das Modell eine präzise Regelung für anspruchsvolle Heizungsanwendungen.
Flexibilität bei der Installation
Die Konstruktion des Mischers ermöglicht eine einfache Anpassung an unterschiedliche Einbausituationen. Durch die Symbolmarkierungen an den Anschlüssen und das variabel ausrichtbare Skalenschild lässt sich die Komponente effizient in bestehende Rohrleitungssysteme integrieren. Das Gehäuse besteht aus robustem Messing, während für die inneren Komponenten wie Welle und Lagerbuchse ein widerstandsfähiges PPS-Komposit verwendet wird.
Betriebssicherheit und Medien
Das Bauteil ist für einen kontinuierlichen Betrieb bei Medientemperaturen von -10 °C bis 110 °C ausgelegt, wobei kurzzeitig Temperaturen bis 130 °C zulässig sind. Als Medium eignet sich Wasser gemäß VDI 2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 % oder Wasser-Ethanol-Mischungen bis zu 28 %. Die Leckrate liegt bei einem Differenzdruck von 100 kPa unter 1 %, was eine hohe Effizienz im Regelbetrieb sicherstellt.
Dieser 4-Wege-Mischer überzeugt durch seine langlebige Materialwahl aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in bivalenten Systemen. Mit einem Nenndurchmesser von DN 20, einem Kvs-Wert von 6,3 m³/h und einem geringen Drehmomentbedarf von unter 3 Nm ist er eine zuverlässige Lösung für die präzise Steuerung von Umlaufwassersystemen bei einem Betriebsdruck von PN 10.
Technische Daten
- Nenndurchmesser: DN 20
- Durchflusskoeffizient Kvs: 6,3 m³/h
- Anschluss: Innengewinde Rp 3/4"
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 1 % bei 100 kPa
- Drehmoment: < 3 Nm
- Material Gehäuse: Messing (entzinkungsbeständig)
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG140, 4-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG140 (4-Wege) |
| Hersteller-Modellnummer | VRG141 |
| Hersteller-Artikelnummer | 11640300 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-11640300 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034715 |
| Gewicht | 0,537 kg |
| Höhe Handgriff/Spindel | 50 |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 36 |
| Länge Anschluss 3 | 36 |
| Länge Anschluss 4 | 36 |
| Max Druckunterschied bei 20 °C | 1 |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
