Beschreibung

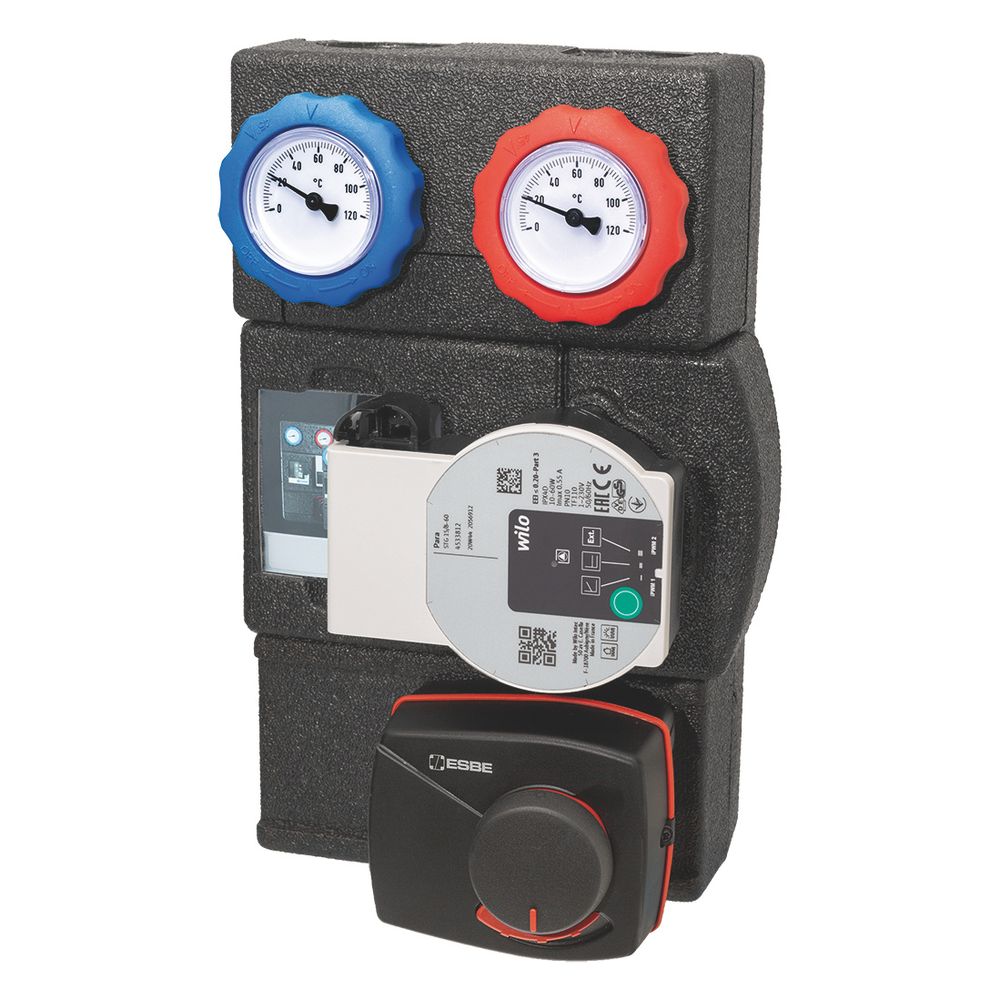

Esbe Pumpengruppe GRA311, DN 20, 230V, 8m Wilo, 301x190x154mm, Messing/Stahl
Die ESBE Pumpengruppe GRA311 ermöglicht die effiziente Versorgung eines gemischten Heizkreises mit variabler Vorlauftemperatur. Das kompakte System ist mit einer Hocheffizienzpumpe Wilo PARA STG 15/8 sowie einem progressiven 3-Wege-Mischer inklusive Stellantrieb ARA661 ausgestattet. Dank hochwertiger Dämmschalen und integrierter Absperrarmaturen eignet sich die Einheit für eine präzise Installation in Heizungsanlagen.
Funktionsweise und Aufbau
Die Pumpengruppe ist für den Betrieb mit Heizungswasser nach VDI2035 sowie Wasser-Glykol-Mischungen bis zu einem Anteil von 50 Prozent ausgelegt. Der 3-Wege-Mischer wird über den 230V-Stellantrieb mit 3-Punkt-Ansteuerung extern geregelt, um die Vorlauftemperatur an den Bedarf anzupassen. Die Konstruktion aus Messing, Grauguss und Stahl umfasst Kugelhähne mit integrierten Thermometern sowie eine Schwerkraftbremse zur Unterbindung von Rückflüssen.
Montage und Handhabung
Das Design zeichnet sich durch eine kompakte Bauweise ohne Lüftungsschlitze aus, was die Wärmedämmung unterstützt. Die elektrischen Komponenten sind außenliegend angeordnet, um die Zugänglichkeit zu erleichtern. Ein Beschriftungsfeld ermöglicht die Kennzeichnung des Heizkreises. Die Montage erfolgt wandseitig, wobei die Anschlüsse für die Wärmequelle als G 1 Zoll Außengewinde und verbraucherseitig als G 3/4 Zoll Innengewinde ausgeführt sind.
Die Kombination aus der Hocheffizienzpumpe mit einem EEI-Wert von unter 0,21 und der elektrischen Temperaturregelung sorgt für einen optimierten Energieverbrauch. Mit einer Druckstufe von PN10 und einem Medientemperaturbereich von 5 bis 100 °C deckt die Einheit ein breites Einsatzspektrum ab. Die Abmessungen von 190 mm Breite und 301 mm Höhe ermöglichen eine einfache Integration in bestehende Anlagenkonfigurationen.
Technische Daten
- Nenndurchmesser primär: G 1 Zoll AG
- Nenndurchmesser sekundär: G 3/4 Zoll IG
- Druckstufe: PN10
- Medientemperatur: 5 bis 100 °C
- Umgebungstemperatur: 0 bis 55 °C
- Ansteuerung: 230 V, 3-Punkt
- EEI-Wert: < 0,21
- Achsabstand: 90 mm
- Baumaße (B x H): 190 x 301 mm
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | GRA, Pumpengruppe gemischt |
| Hersteller-Produktgruppe | Pumpengruppen gemischt |
| Hersteller-Modellnummer | GRA |
| Hersteller-Artikelnummer | 61043600 |
| Hersteller | Esbe |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ESBE-61043600 |
| Ausführung | gemischter Heizkreis |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Bauhöhe | 301 |
| Baulänge | 190 |
| Bautiefe | 154 |
| EAN-13 | 7330193057714 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 4,97 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 5 - 100 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| WEEE-Nr. | DE62290414 |
