Beschreibung

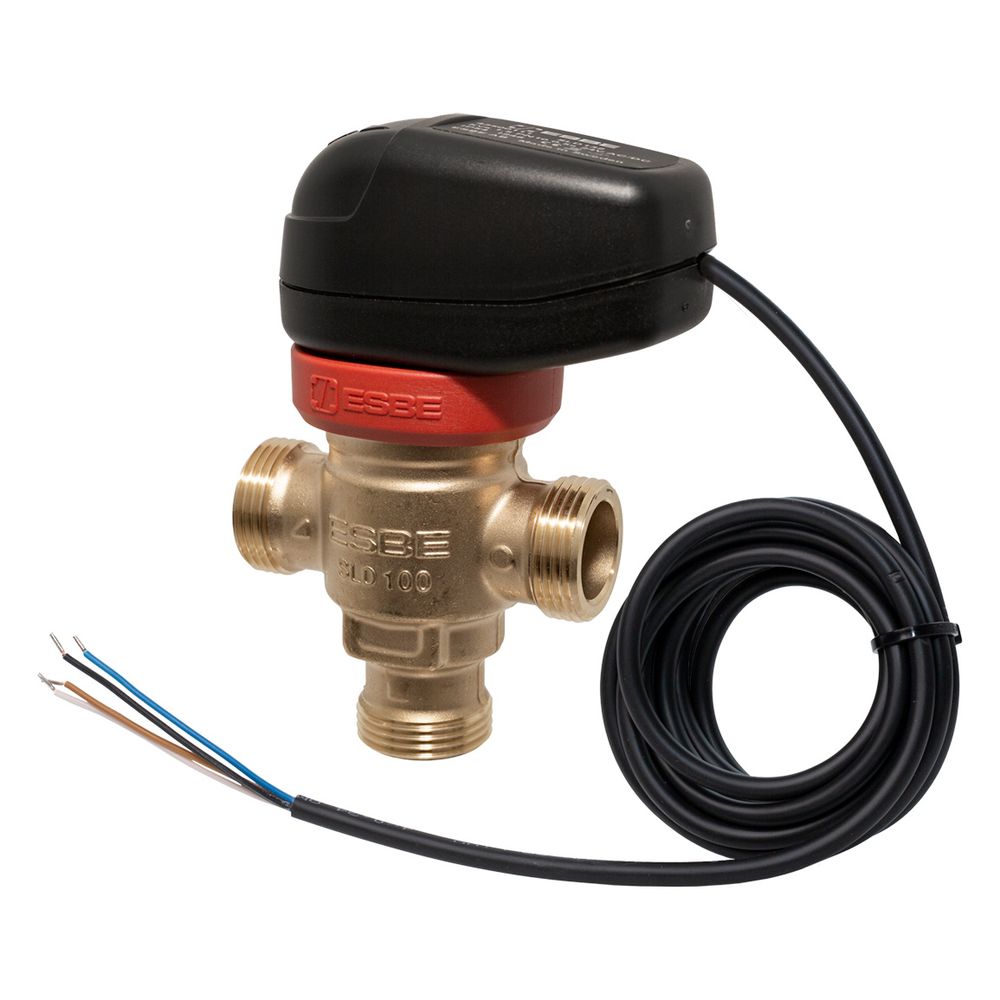

Esbe Motorregelventil SLD136 Stellsignal 0-10V, DN 10, Kvs 1,6, 24V, G 1/2" Außengewinde, Messing
Das 3-Wege-Hochgeschwindigkeitsventil der Serie SLD130 von ESBE ist für den Einsatz in Trinkwasser- sowie Heiz- und Kühlkreisen konzipiert. Mit einer Umschaltzeit von einer Sekunde eignet sich das kompakte Modell für Wohnungsstationen, Fußbodenheizungen und Warmwasserzirkulationssysteme. Das Gehäuse besteht aus entzinkungsbeständigem Messing und ist für einen Betriebsdruck von PN16 ausgelegt.
Vielseitige Anwendung und robuste Bauweise
Das Ventil fungiert flexibel als Mischer oder Umschaltventil. Es verarbeitet neben Trinkwasser auch Heizungswasser gemäß VDI2035 sowie Wasser-Glykol-Mischungen mit einem Anteil von bis zu 50 Prozent. Die wasserberührten Bauteile aus entzinkungsbeständigem Messing sorgen für eine hohe Beständigkeit. Der festmontierte Antrieb ermöglicht eine präzise Steuerung über ein 0-10V Signal bei einer Spannungsversorgung von 24V.
Technische Daten
- Nennweite: DN 10
- Kvs-Wert: 1,6 m³/h
- Anschluss: G 1/2 Zoll Außengewinde
- Druckstufe: PN 16
- Medientemperatur: 5 bis 95 °C
- Umgebungstemperatur: -8 bis 60 °C
- Ansteuerung: 0-10 V
- Spannungsversorgung: 24 V AC/DC
- Schutzart: IP54
- Max. Differenzdruck: 3 bar
Dieses Hochgeschwindigkeitsventil bietet eine zuverlässige Lösung für anspruchsvolle Regelungsaufgaben in der Haustechnik. Durch die Kombination aus kompakter Bauweise, einer schnellen Umschaltzeit und der Trinkwasserkonformität stellt es eine effiziente Komponente für moderne Wasserumlaufsysteme dar. Die robuste Ausführung aus entzinkungsbeständigem Messing sorgt für Langlebigkeit im Dauerbetrieb bei Medientemperaturen von bis zu 95 °C.
Technische Daten
| Hersteller-Warengruppe | Linear- und Regelventile und Antriebe |
| Hersteller-Serie | SLD130, Regelventil |
| Hersteller-Produktgruppe | Hubventil (3-Wege) |
| Hersteller-Modellnummer | SLD136 |
| Hersteller-Artikelnummer | 43500100 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitsbereich einstellbar | nein |
| Arbeitslänge Anschluss 1 | 35 |
| Arbeitslänge Anschluss 2 | 35 |
| Arbeitslänge Anschluss 3 | 42 |
| Artikelnummer | ESBE-43500100 |
| Bauhöhe | 119 |
| Baulänge | 70 |
| Bautiefe | 47 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193055901 |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Geeignet für Handbedienung | nein |
| Gewicht | 0,45 kg |
| Hilfskontakte | nein |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 1,6 |
| Laufzeit | 0,5 |
| Leckverlust des Kvs-Wertes | 0 |
| Max Differenzdruck in geöffneter Stellung | 3 |
| Max elektrische Leistungsaufnahme | 14,4 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 95 |
| Mit Endkontakten | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 15 |
| Nullspannungsrücklauf | ohne |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser alle Anschlüsse | 15 |
| Schutzart (IP) | IP54 |
| Steuersignal | 0 - 10 V |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | -8 - 60 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
