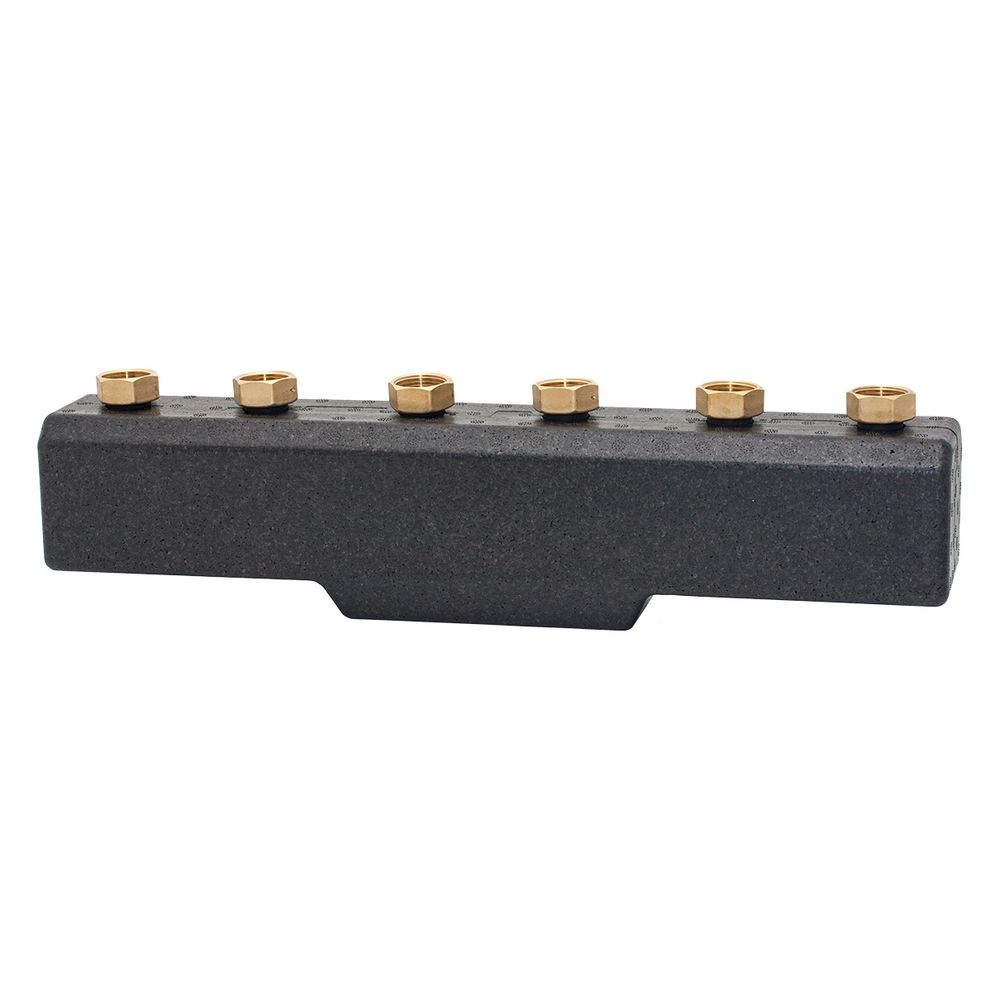

Esbe Verteilerbalken GMA331, 3-fach, 90mm, PN 4, Stahl, Schwarz, 66000600

Dieser Verteilerbalken aus schwarz beschichtetem Stahl ermöglicht die effiziente Montage von bis zu drei Pumpengruppen in Heizungsanlagen. Die Komponente ist für den Einsatz mit Pumpengruppen der Baureihe GxA300 in der Nennweite DN20 konzipiert und verfügt über eine wärmedämmende Isolierung gemäß EnEV2014.

Effiziente Anbindung von Heizkreisen

Der Verteilerbalken ist für eine Druckstufe von PN 4 ausgelegt und für Medientemperaturen zwischen 0 °C und 110 °C geeignet. Die robuste Konstruktion sorgt für eine zuverlässige Anbindung der Wärmeerzeugerseite über G 1 Zoll Anschlüsse. Die Heizkreise werden mittels RN 1 Zoll Überwurfmuttern flachdichtend angebunden, wobei ein Achsabstand von 90 mm zwischen den Abgängen eine kompakte Installation unterstützt. Die Montage erfolgt unkompliziert mittels der beiliegenden Wandhalterungen.

Durch die integrierte Isolierung wird der Wärmeverlust minimiert, was den Betrieb der Anlage unterstützt. Mit einer Kapazität für drei Pumpengruppen bietet das System eine flexible Lösung für die Anbindung mehrerer Heizkreise ohne integrierte hydraulische Weiche.

Technische Daten

• Anzahl Pumpengruppen: 3
• Anschluss Wärmeerzeuger: G 1 Zoll
• Anschluss Heizkreise: RN 1 Zoll
• Achsabstand: 90 mm
• Druckstufe: PN 4
• Medientemperatur: 0 bis 110 °C
• Material: Stahl, schwarz beschichtet

Der Verteilerbalken unterstützt die schnelle Montage von drei Pumpengruppen mit 90 mm Rohrabstand und ist als Lösung ohne hydraulische Weiche konzipiert. Für den Betrieb ist er mit PN 4 sowie einem Temperaturbereich von 0 bis 110 °C spezifiziert. Die Anschlüsse sind für G 1 Zoll am Wärmeerzeuger und RN 1 Zoll an den Heizkreisen ausgeführt.

Lieferumfang

• 1x Verteilerbalken
• 1x Isolierschalen
• 1x Wand-Montagebügel
