Beschreibung
Esbe Verschraubungssatz KTD312, G 1 1/4" x R 1", Messing, Gelb, 36552500
Dieser Verschraubungssatz ermöglicht den fachgerechten Anschluss von Mischautomaten der Serie VTA. Das Set ist für Trinkwasseranwendungen konzipiert und zeichnet sich durch eine robuste Ausführung aus Messing aus. Durch die flachdichtende Verbindung wird eine zuverlässige Montage an Ventilen mit Außengewinde sichergestellt.
Einsatz und Kompatibilität
Die Komponenten sind speziell auf die Anforderungen der VTA-Serie abgestimmt und bieten eine passgenaue Lösung für die Installation. Das Material ist trinkwasserkonform gemäß UBA-Vorgaben, was den Einsatz in entsprechenden Leitungssystemen ermöglicht. Die Konstruktion aus entzinkungsbeständigem Messing sorgt für eine langlebige Verbindung im System.
Technische Daten
- Anschluss 1: R 1 Zoll Außengewinde
- Anschluss 2: G 1 1/4 Zoll Innengewinde
- Material: Messing
- Dichtungsform: Flachdichtend
- Trinkwasserkonform: Ja
- Druckstufe: PN 10
Der Verschraubungssatz bietet eine präzise Passform für Mischautomaten mit G 1 1/4 Zoll Anschluss und R 1 Zoll Außengewinde. Mit der Ausführung in PN 10 und der Trinkwassereignung nach UBA stellt das Set eine zuverlässige Komponente für die Installation dar. Die enthaltenen Rückflussverhinderer unterstützen den sicheren Betrieb des Systems.

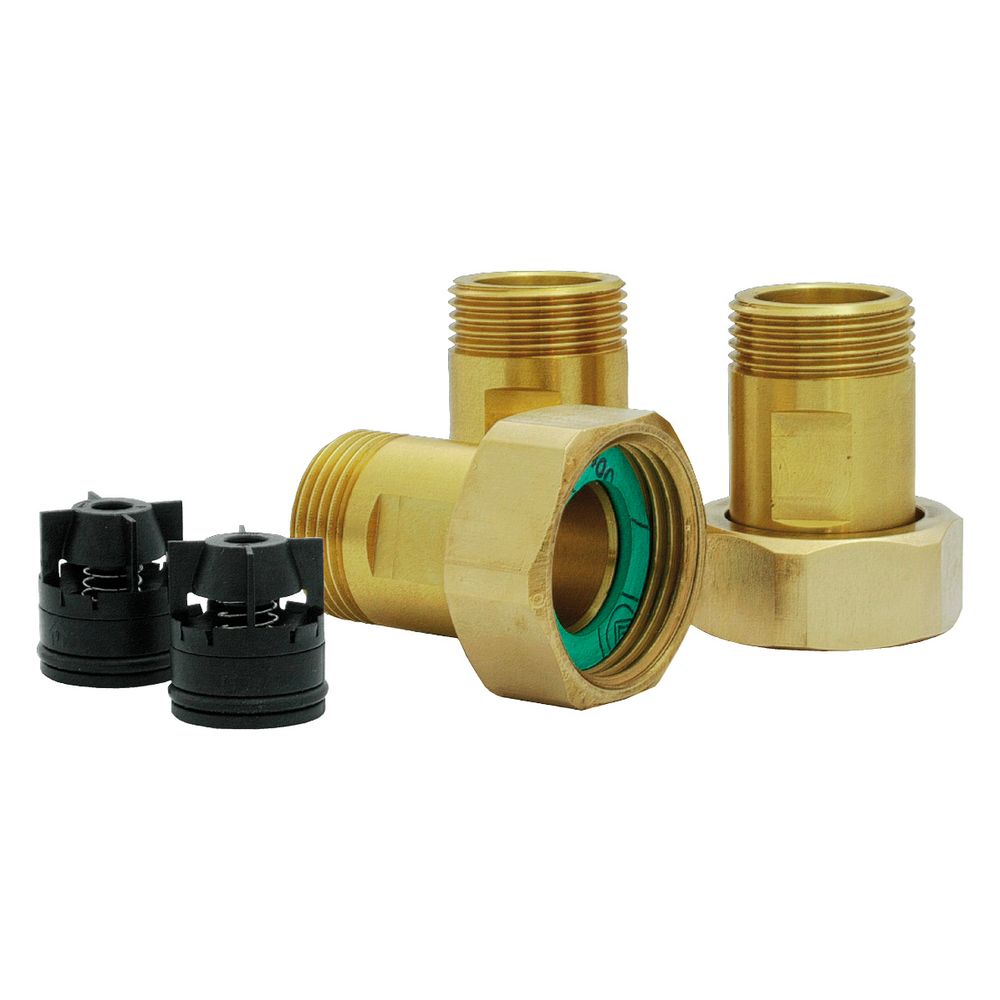

Lieferumfang
- 3x Anschlussnippel
- 3x Überwurfmutter
- 2x Rückflussverhinderer
Technische Daten
| Hersteller-Warengruppe | Thermische Ventile |
| Hersteller-Serie | KTD, Verschraubungssatz |
| Hersteller-Produktgruppe | Zubehör Mischautomaten |
| Hersteller-Modellnummer | KTD300 |
| Hersteller-Artikelnummer | 36552500 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | ESBE-36552500 |
| Ausführung | 2-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 7330193042703 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,786 kg |
| Hauptfarbe Fitting | gelb |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 48,5 |
| Länge Anschluss 1 | 40 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Mit TÜV-Zulassung | nein |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Systemgebunden | nein |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| WEEE-Nr. | DE62290414 |
