Beschreibung

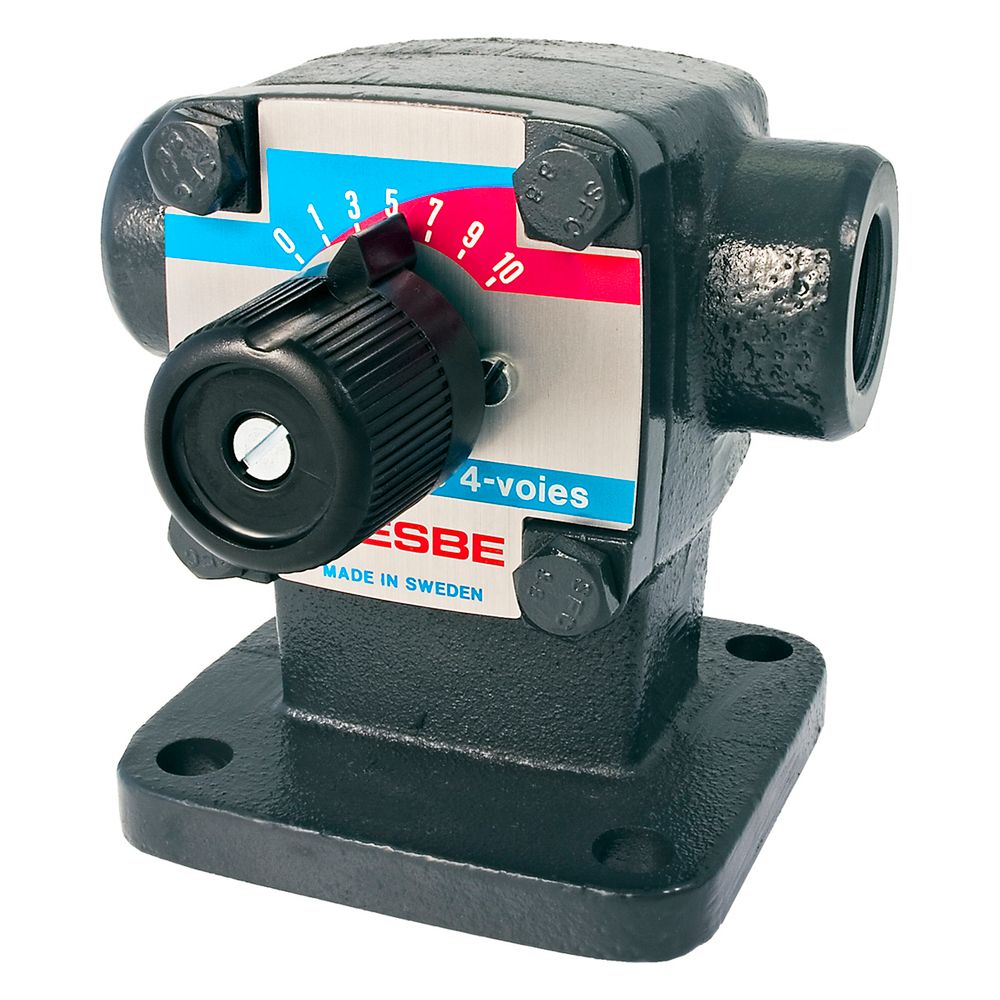

Esbe 4-Wege-Mischer T Flanschsockel - 2x Innengewinde, DN 20, Kvs 8, Rp 3/4", Gusseisen
Dieser 4-Wege-Mischer der Serie T ermöglicht eine präzise Regelung in Umlaufwassersystemen. Die T-Bauform zeichnet sich durch eine kompakte Anordnung der kesselseitigen Anschlüsse in einem Doppelflansch aus, während die heizkreisseitigen Anschlüsse als Innengewinde ausgeführt sind.
Flexibilität bei der Montage
Das Gehäuse aus robustem Grauguss ist für eine Druckstufe von PN 6 ausgelegt. Ein besonderes Merkmal ist das dreh- und wendbare Skalenschild, welches eine flexible Anpassung an unterschiedliche Einbausituationen vor Ort erlaubt. Die internen Komponenten wie Küken und Achse bestehen aus Messing, ergänzt durch EPDM-Dichtungen, was eine zuverlässige Funktion im Betrieb sicherstellt.
Einsatzbereich und Medien
Der Mischer ist für den Einsatz mit Wasser gemäß VDI 2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent konzipiert. Er arbeitet in einem Medientemperaturbereich von -10 °C bis 110 °C. Mit einem Kvs-Wert von 8 m³/h und einem Drehmoment von unter 5 Nm bietet das Bauteil eine effiziente Regelcharakteristik für anspruchsvolle Heizungsanwendungen.
Die Kombination aus hochwertigen Materialien wie Grauguss und Messing sorgt für eine langlebige Lösung in der Haustechnik. Mit einer Nennweite von DN 20 und der bewährten T-Bauform eignet sich dieser Mischer ideal für Umlaufwassersysteme, bei denen eine präzise Temperaturmischung bei einem Betriebsdruck von PN 6 erforderlich ist.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 8 m³/h
- Druckstufe: PN 6
- Gehäusematerial: Grauguss
- Medientemperatur: -10 °C bis 110 °C
- Anschluss heizkreisseitig: Innengewinde RP 3/4"
- Anschluss kesselseitig: Doppelflansch
- Leckrate: kleiner 1,5 % bei 50 kPa Differenzdruck
- Drehmoment: kleiner 5 Nm
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | T, 4-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRH, HG, T, TM |
| Hersteller-Modellnummer | T |
| Hersteller-Artikelnummer | 11300900 |
| Hersteller | Esbe |
| Anschluss 3 | Flansch |
| Anschluss 4 | Flansch |
| Artikelnummer | ESBE-11300900 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 7330193023757 |
| Gewicht | 2,834 kg |
| Höhe Handgriff/Spindel | 76 |
| Länge Anschluss 1 | 80 |
| Länge Anschluss 2 | 80 |
| Länge Anschluss 3 | 80 |
| Länge Anschluss 4 | 80 |
| Max Druckunterschied bei 20 °C | 0,5 |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | beschichtet |
| Werkstoff des Gehäuses | Gusseisen |
| WEEE-Nr. | DE62290414 |
