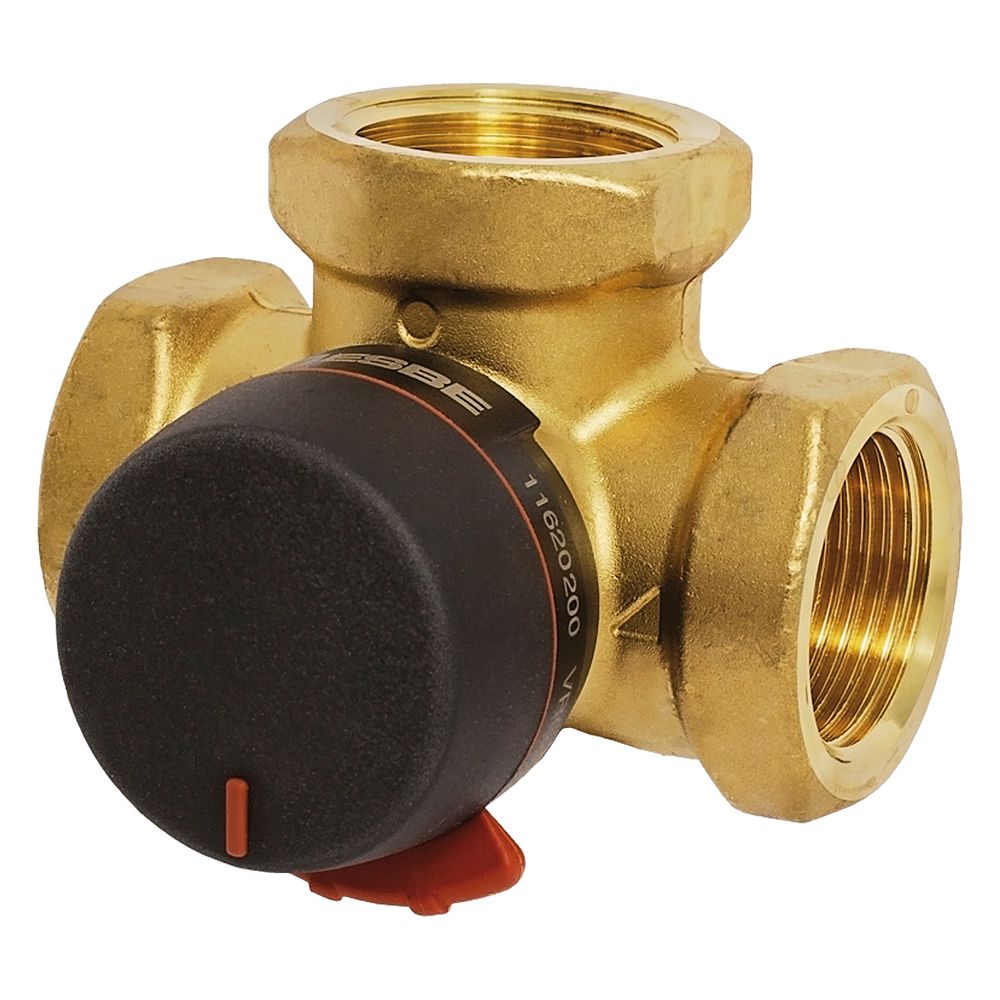

Esbe 3-Wege-Umschaltmischer VRG231 Innengewinde symmetrisches Fließbild, DN 50, Kvs 40, Rp 2", Messing
Der 3-Wege-Umschaltmischer der Serie VRG231 ermöglicht eine präzise Steuerung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das aus entzinkungsbeständigem Messing gefertigte Bauteil verfügt über ein symmetrisches Fließbild und ein dreh- sowie wendbares Skalenschild, das eine flexible Anpassung an unterschiedliche Einbausituationen erlaubt. Die Konstruktion ist für den Einsatz in Heiz-, Kühl- und Brauchwassersystemen ausgelegt.
Vielseitige Anwendung und robuste Bauweise
Der Mischer ist für einen Betriebsdruck von bis zu PN 10 konzipiert und verarbeitet Medientemperaturen von -10 °C bis 110 °C, wobei kurzfristige Spitzen bis 130 °C möglich sind. Dank der Verwendung von entzinkungsbeständigem Messing für das Gehäuse sowie PPS-Komposit für Welle und Lagerbuchse ist eine hohe Langlebigkeit gegeben. Die lineare Kennlinie sorgt für eine exakte Durchflussregelung, während die geringe Leckrate von unter 0,5 % bei einem Differenzdruck von 100 kPa die Effizienz des Systems unterstützt.
Flexible Montage
Die Anschlüsse sind als Innengewinde Rp 2 Zoll ausgeführt und entsprechen der Norm EN 10226-1. Durch das symmetrische T-Design und die Symbolmarkierungen an den Anschlüssen gestaltet sich die Installation auch bei komplexen Anlagenkonfigurationen unkompliziert. Das erforderliche Drehmoment für den Betrieb liegt bei unter 5 Nm, was eine zuverlässige Ansteuerung durch entsprechende Stellantriebe ermöglicht.
Die Kombination aus einem Kvs-Wert von 40 m³/h und der hohen Materialqualität macht diesen Mischer zu einer leistungsfähigen Komponente für anspruchsvolle hydraulische Kreisläufe. Mit seiner Eignung für Wasser-Glycol-Gemische mit einem Anteil von bis zu 50 % sowie Wasser-Ethanol-Gemische bis 28 % bietet er eine hohe Flexibilität für verschiedene Anlagentypen und stellt eine zuverlässige Lösung für die präzise Medienverteilung dar.
Technische Daten
- Nenndurchmesser: DN 50
- Kvs-Wert: 40 m³/h
- Anschluss: Innengewinde Rp 2 Zoll
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C
- Leckrate: < 0,5 % bei 100 kPa
- Kennlinie: linear
- Material: Messing (DZR)
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG230, 3-Umschaltmischer |
| Hersteller-Produktgruppe | Serie VRG 230 (Umschalt) |
| Hersteller-Modellnummer | VRG231 |
| Hersteller-Artikelnummer | 11621600 |
| Hersteller | Esbe |
| Anschlüsse | Innengewinde |
| Artikelnummer | ESBE-11621600 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193039901 |
| Gewicht | 2,434 kg |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 40 |
| Kvs-Wert Bypass | 40 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Länge Anschluss 1 | 30 |
| Länge Anschluss 2 | 120 |
| Länge Anschluss 3 | 30 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 50 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
