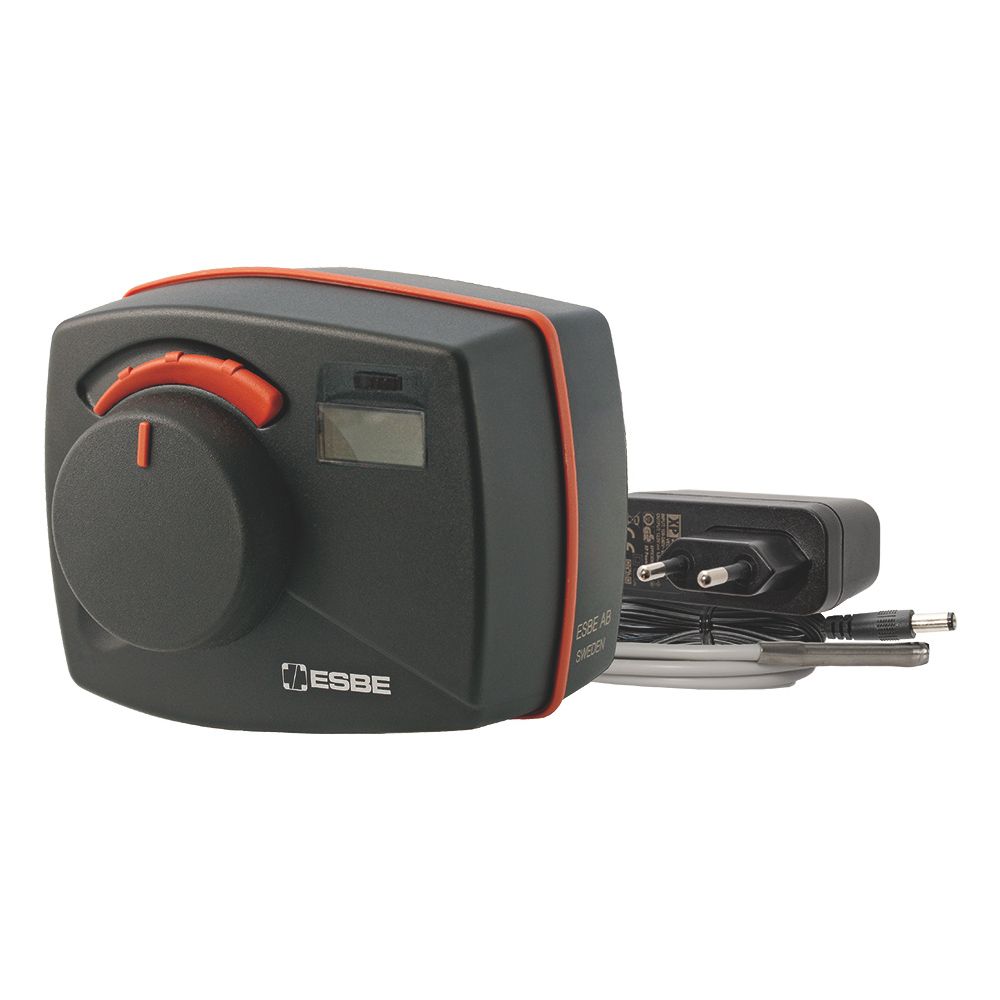

Esbe Stellmotorregler CRK211, 230V, 6Nm, 88x105x77mm, 12729100
Dieser Stellmotorregler ermöglicht eine konstante Vorlauftemperatur in Anlagen, die Heiz- und Kühlfunktionen in einem gemeinsamen Kreis vereinen. Durch die automatische Umschaltung des Wirksinns beim Wechsel zwischen den Betriebsmodi eignet sich das Gerät zur Motorisierung von Mischern. Die Regelung ist direkt im Motor integriert, wodurch eine bauseitige Steuerung entfällt.
Funktionsweise und Bedienung
Der Sollwert ist im Bereich von 5 bis 95 °C einstellbar. Ein hinterleuchtetes Display zeigt die Ist-Temperatur sowie die getätigten Einstellungen an. Zur Begrenzung der Solltemperatur steht ein anpassbares Temperaturfenster zur Verfügung. Eine manuelle Bedienung ist bei Bedarf möglich.
Technische Ausführung
Der Regler arbeitet mit einem Drehmoment von 6 Nm über einen Drehwinkel von 90°. Die Spannungsversorgung erfolgt über ein 230 V Steckernetzteil. Mit der Schutzart IP41 ist das Gehäuse für den Einsatz in entsprechenden Umgebungen ausgelegt. Ein potenzialfreier Hilfsschalter ist optional nachrüstbar.
Die Kombination aus integrierter Regelung und einfacher Handhabung macht diesen Stellmotorregler zu einer Lösung für temperaturgeführte Anlagen. Mit einer Leistungsaufnahme von 10 VA und einem Einstellbereich von 5 bis 95 °C deckt das Gerät vielfältige Anforderungen ab.
Technische Daten
- Spannungsversorgung: 230 V AC
- Drehmoment: 6 Nm
- Einstellbereich: 5 bis 95 °C
- Leistungsaufnahme: 10 VA
- Schutzart: IP41
- Drehwinkel: 90°
- Laufzeit: 30 s
- Umgebungstemperatur: -5 bis 55 °C
Lieferumfang
- 1x Stellmotorregler
- 1x Steckernetzteil 230 V
- 1x Anlegefühler
Technische Daten
| Hersteller-Warengruppe | Stellmotorregler |
| Hersteller-Serie | CRx, Stellmotorregler |
| Hersteller-Produktgruppe | Stellmotorregler |
| Hersteller-Modellnummer | CRx209 |
| Hersteller-Artikelnummer | 12729100 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-12729100 |
| Ausführung | rotierend |
| Automatische Huberkennung | nein |
| Bauhöhe | 88 |
| Baulänge | 105 |
| Bautiefe | 77 |
| Drehmoment | 6 |
| EAN-13 | 7330193057554 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | ohne |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,55 kg |
| Hilfskontakte | ja |
| Hilfskontakte optional | ja |
| Laufzeit | 30 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 10 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | nein |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | ja |
| Regelungsart An/Aus | nein |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | nein |
| Schutzart (IP) | IP41 |
| Schutzart (NEMA) | 2 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | nein |
| Umgebungstemperatur | -5 - 55 |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
