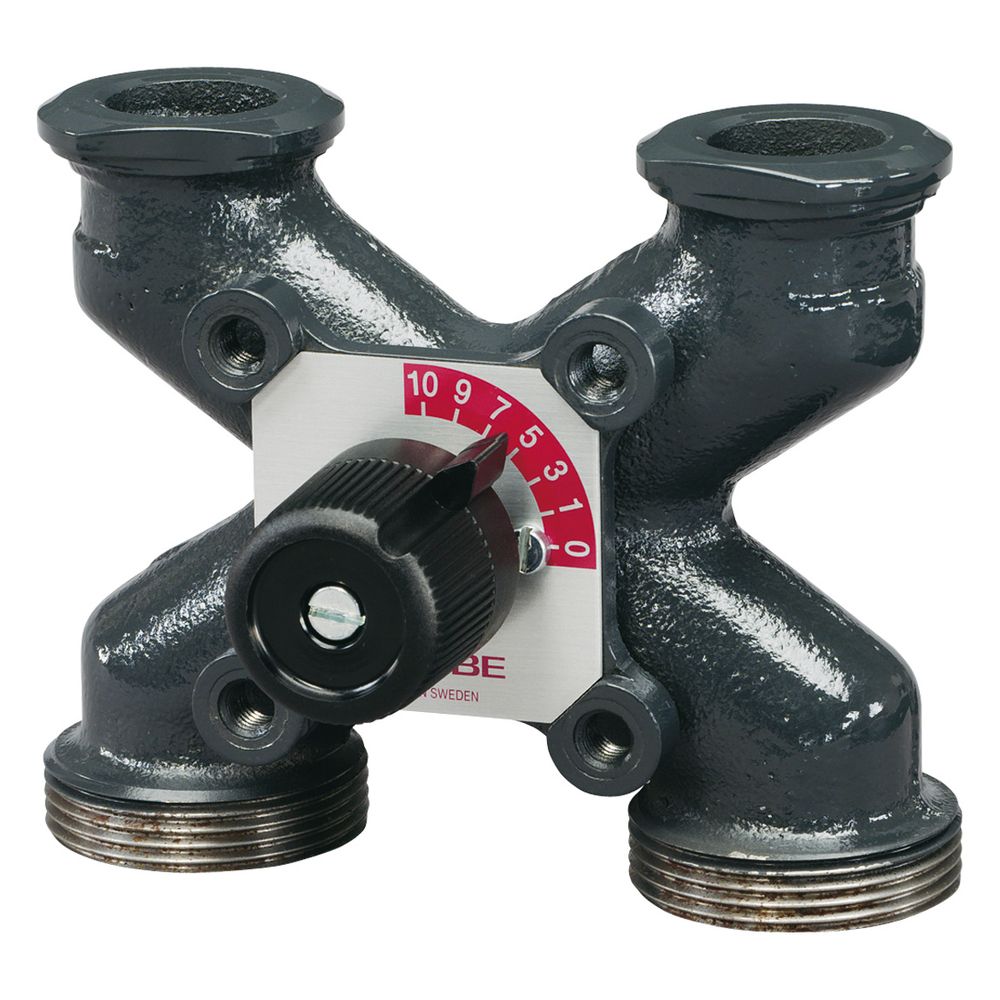

Esbe 4-Wege-Mischer 4HG Außengewinde flachdichtend - Pumpenflansch 1 1/2", DN 25, Kvs 8, Grauguss

Der 4-Wege-H-Mischer der Serie HG ermöglicht eine präzise Temperaturregelung in Umlaufwassersystemen. Durch die robuste Bauweise aus Grauguss und die flexible Montage mittels dreh- und wendbarem Skalenschild eignet sich das Bauteil für anspruchsvolle Heizungsanwendungen im Misch- und Doppelmischbetrieb.

Flexibilität bei der Installation

Die H-Bauform ist für Pumpenflanschverbindungen konzipiert und unterstützt Parallelanwendungen. Das Gehäuse aus Grauguss in Kombination mit einem Küken aus Messing sorgt für Langlebigkeit. Dank des dreh- und wendbaren Skalenschilds lässt sich der Mischer optimal an unterschiedliche Einbausituationen vor Ort anpassen.

Zuverlässige Regelungstechnik

Das Ventil ist für Medientemperaturen von -10 °C bis 110 °C zugelassen und verarbeitet Wasser nach VDI 2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 %. Mit einem Drehmoment von unter 5 Nm und einer Leckrate von weniger als 1 % bei einem Differenzdruck von 50 kPa bietet das Modell eine effiziente Steuerung des Volumenstroms.

Die Kombination aus hochwertigen Materialien wie EPDM-Dichtungen und einer präzisen Fertigung in DN 25 macht diesen Mischer zu einer verlässlichen Komponente für Heizsysteme. Mit einem Achsabstand von 90 mm und dem flachdichtenden Anschluss G 1.1/2 Zoll kesselseitig sowie dem Pumpenflansch 1.1/2 Zoll heizkreisseitig ist eine einfache Integration in bestehende Anlagen sichergestellt. Die Druckstufe PN 10 und der Kvs-Wert von 8 m³/h ermöglichen einen stabilen Betrieb.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 8 m³/h
• Druckstufe: PN 10
• Achsabstand: 90 mm
• Medientemperatur: -10 °C bis 110 °C
• Gehäusematerial: Grauguss
• Leckrate: kleiner als 1 % bei 50 kPa
• Drehmoment: kleiner als 5 Nm
