Beschreibung
Esbe Stellmotorregler CRD221, 230V 6Nm, IP41, 12684200
Der Stellmotorregler CRD221 ermöglicht eine präzise witterungs- und raumtemperaturgeführte Regelung von Mischern. Durch die Kombination aus autoadaptivem System und dynamischer Heizkurve mit Echtzeitaktualisierung wird der manuelle Einstellungsaufwand minimiert. Das System ist für den Einsatz mit Mischern der Serie VRG optimiert und bietet durch die mitgelieferte Funk-Raumeinheit hohen Bedienkomfort.
Intelligente Regelungstechnik
Die integrierte ESBE Smart Software sorgt für eine effiziente Steuerung der Heizungsanlage. Die Funk-Raumeinheit ist mit einer Zeitschaltuhr ausgestattet, die Tages- und Wochenprogramme sowie individuelle Tag- und Nachteinstellungen unterstützt. Dies erlaubt eine flexible Anpassung der Temperaturen an den tatsächlichen Bedarf. Der Regler ist direkt im Motor verbaut, was eine kompakte Bauweise ermöglicht und die Installation vereinfacht.
Vielseitige Einsatzmöglichkeiten
Neben der optimierten Nutzung mit VRG-Mischern eignet sich der Regler zur Motorisierung diverser weiterer Mischerfabrikate. Die Konfiguration lässt sich bei Bedarf auf eine reine witterungsgeführte, raumtemperaturgeführte oder konstanttemperaturgeführte Regelung anpassen. Eine bauseitige Regelung ist für den Betrieb nicht erforderlich, da alle notwendigen Funktionen im Gerät vereint sind. Ein potenzialfreier Hilfsschalter ist optional nachrüstbar.
Der Stellmotorregler überzeugt durch eine einfache Handhabung und eine Leistungsaufnahme von 10 VA bei einer Spannungsversorgung von 230 V. Mit einem Drehmoment von 6 Nm und einem Drehwinkel von 90° deckt das Gerät ein breites Anwendungsspektrum ab. Die Schutzart IP41 ermöglicht einen sicheren Betrieb in der vorgesehenen Umgebung. Durch die autoadaptive Regelung und die Funk-Raumeinheit wird eine effiziente und komfortable Steuerung der Heizung sichergestellt.
Technische Daten
- Spannungsversorgung: 230 V AC
- Drehmoment: 6 Nm
- Leistungsaufnahme: 10 VA
- Drehwinkel: 90°
- Schutzart: IP41
- Umgebungstemperatur: -5 bis 55 °C
- Einstellbereich: 5 bis 95 °C
- Fühlertyp: NTC

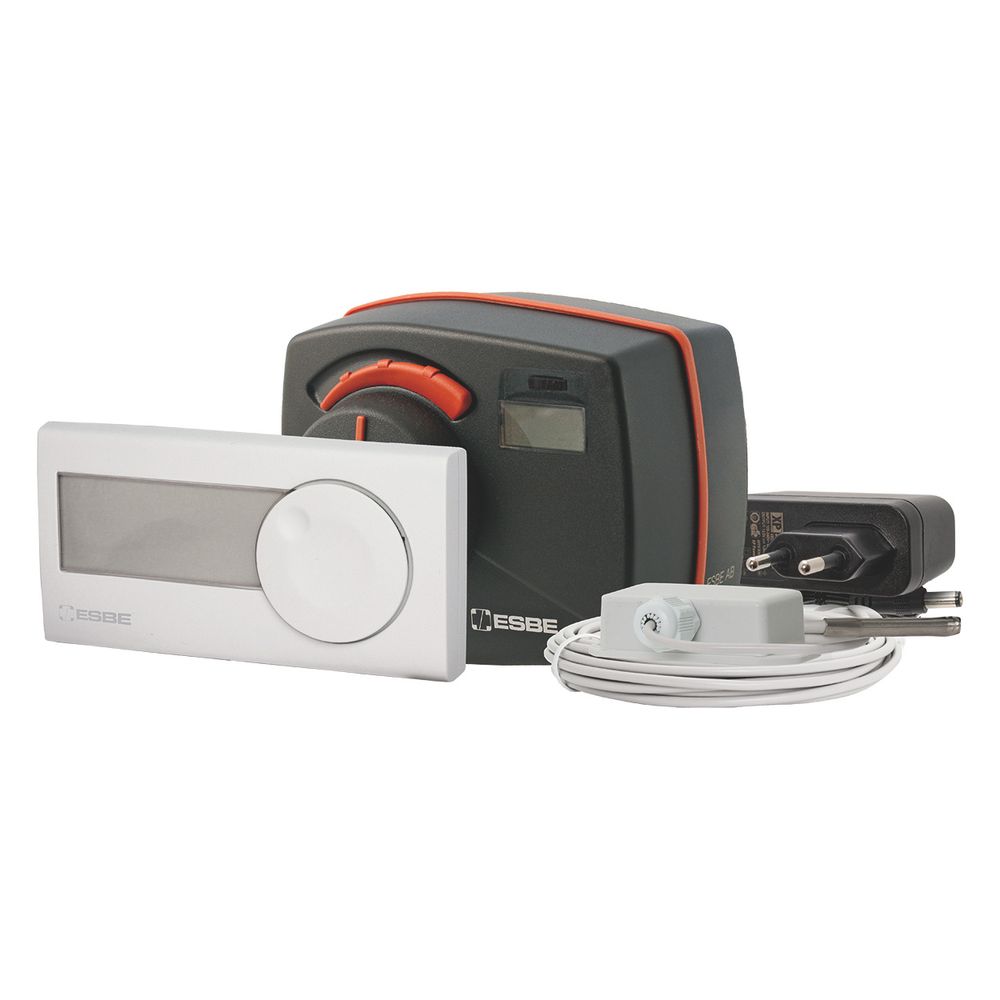

Lieferumfang
- 1x Stellmotor mit integrierter Regelung
- 1x Steckernetzteil 230 V
- 1x Funk-Raumeinheit
- 1x Außenfühler (kabelgebunden)
- 2x Anlegefühler (Vor- und Rücklauf)
- 1x Klemmdose für PWM-Pumpensteuerung
Technische Daten
| Hersteller-Warengruppe | Stellmotorregler |
| Hersteller-Serie | CRx, Stellmotorregler |
| Hersteller-Produktgruppe | Stellmotorregler |
| Hersteller-Modellnummer | CRx204 |
| Hersteller-Artikelnummer | 12684200 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-12684200 |
| Ausführung | rotierend |
| Automatische Huberkennung | nein |
| Bauhöhe | 88 |
| Baulänge | 105 |
| Bautiefe | 77 |
| Drehmoment | 6 |
| EAN-13 | 7330193057578 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | ohne |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 1,13 kg |
| Hilfskontakte | ja |
| Hilfskontakte optional | ja |
| Laufzeit | 30 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 10 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | nein |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | ja |
| Regelungsart An/Aus | nein |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | nein |
| Schutzart (IP) | IP41 |
| Schutzart (NEMA) | 2 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | nein |
| Umgebungstemperatur | -5 - 55 |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
