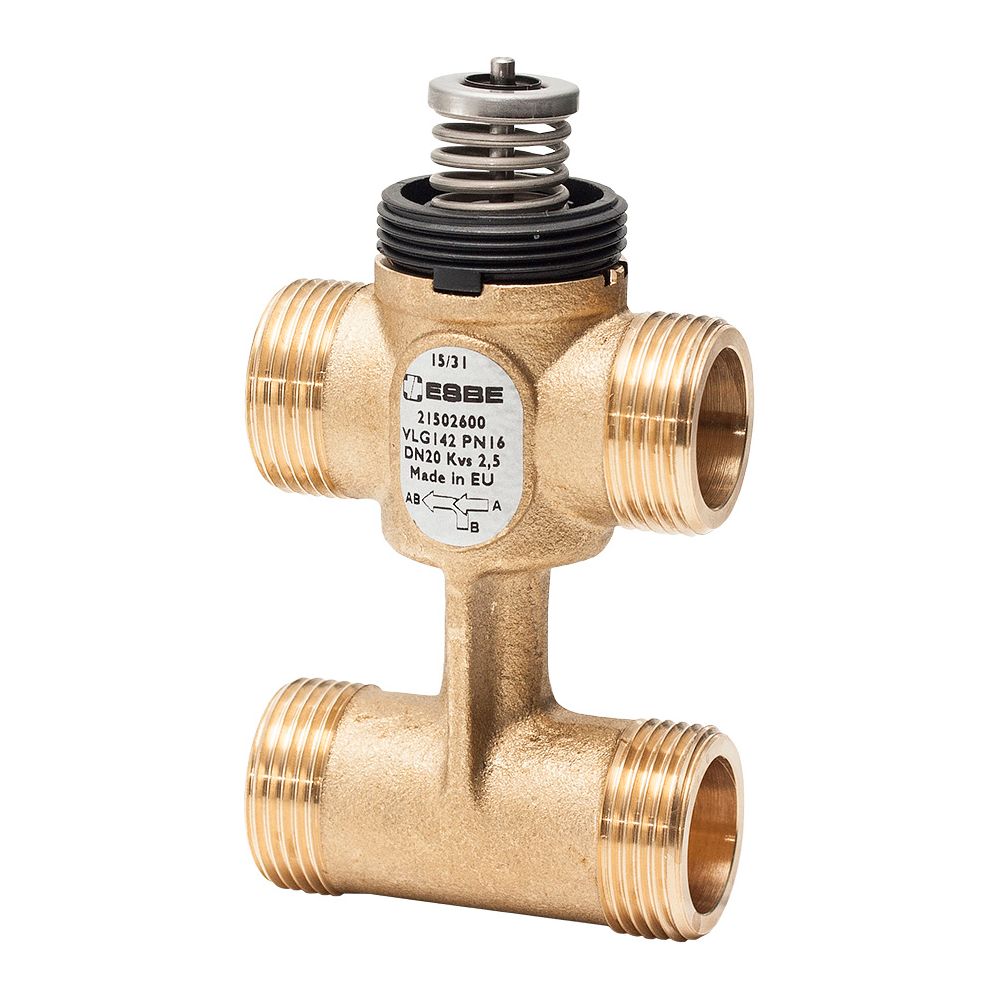

Esbe 3-Wege-Kurzhubventil VLG142 mit Bypass, DN 20, Kvs 2,5, PN 16, G 3/4", Messing

Das 3-Wege-Kurzhubventil der Serie VLG100 von Esbe dient der präzisen Regulierung, Mischung oder Umschaltung von Volumenströmen in wasserbasierten Heiz- und Kühlsystemen. Es ist speziell für den Einsatz an Gebläsekonvektoren konzipiert und verfügt über eine integrierte Bypassleitung zwischen Vor- und Rücklauf. Die robuste Konstruktion ermöglicht einen zuverlässigen Betrieb in Systemen mit Wasser oder Wasser-Glycol-Gemischen.

Funktion und Anwendung

Das als H-Ventil ausgeführte Bauteil zeichnet sich durch eine lineare Kennlinien-Charakteristik aus und ist für einen Hub von 2,5 mm ausgelegt. Die Montage erfolgt über eine Gewindering-Verbindung, die für die Kombination mit der Esbe Motorserie ALG optimiert ist. Durch die Verwendung hochwertiger Materialien wie Messing für das Gehäuse und EPDM für die Dichtungen ist eine hohe Langlebigkeit in anspruchsvollen HLK-Anwendungen sichergestellt.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: G 3/4" Außengewinde, flachdichtend
• Druckstufe: PN 16
• Kvs-Wert A-AB: 2,5
• Kvs-Wert B-AB: 1,6
• Hublänge: 2,5 mm
• Medientemperatur: 5 bis 95 °C
• Gehäusewerkstoff: Messing CW617N
• Leckrate: 0 %

Dieses Kurzhubventil bietet eine effiziente Lösung zur Volumenstromsteuerung in Gebläsekonvektoren. Mit einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 2,5 für den Hauptstrom sowie 1,6 für den Bypass ermöglicht das Ventil eine präzise Regelung innerhalb eines Temperaturbereichs von 5 bis 95 °C. Die Kombination aus linearer Charakteristik und der Kompatibilität mit der Esbe Motorserie ALG macht es zu einer zuverlässigen Komponente für moderne Heiz- und Kühlsysteme.

Lieferumfang

• 1x 3-Wege-Kurzhubventil mit Bypassleitung
