Beschreibung

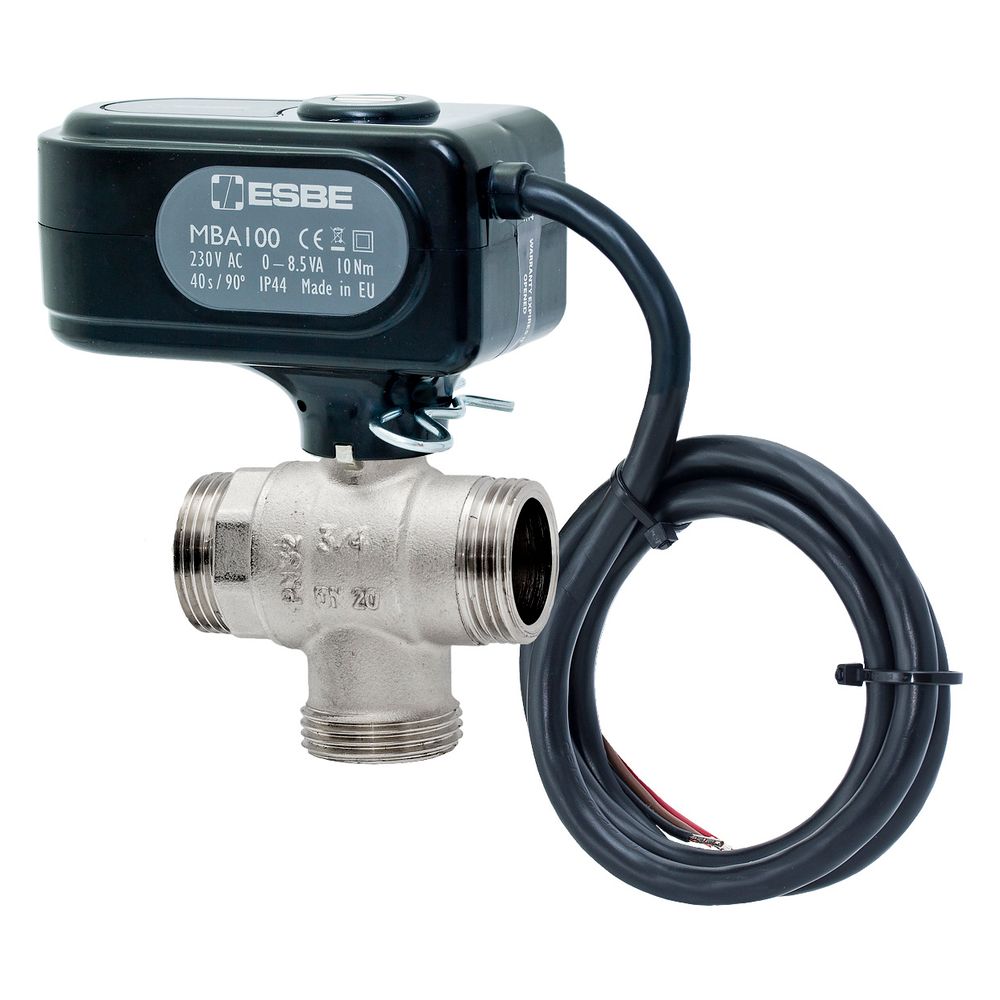

Esbe Motorkugelhahn MBA132 als 3-Wege-Zonenventil 2-Punkt, DN 25, Kvs 11,3, G 1 1/4" AG, 230V, Messing
Dieser 3-Wege-Motorkugelhahn der Serie MBA130 ermöglicht eine präzise Umschaltung in Heiz- und Kühlsystemen sowie in Umlaufwassersystemen. Das aus beschichtetem Messing gefertigte Ventil ist für einen Betriebsdruck von bis zu PN 32 ausgelegt und wird über einen 230V-Antrieb mit einer Laufzeit von 40 Sekunden gesteuert.
Funktionsweise und Einsatz
Das Zonenventil ist für Medientemperaturen von 0 bis 90 °C konzipiert und arbeitet mit einer 2-Punkt-Steuerung. Die Konstruktion ist gemäß EN 12266-1 luftblasendicht ausgeführt, was eine hohe Betriebssicherheit in geschlossenen Systemen unterstützt. Ein integrierter Hilfsschalter erweitert die Flexibilität bei der Anlagenintegration. Die Verbindung zwischen Motor und Kugelhahn ist durch einen Splint gesichert, was eine einfache Montage ermöglicht.
Robuste Konstruktion
Mit der Schutzart IP44 und der Schutzklasse II ist das Ventil gegen Spritzwasser geschützt und für den professionellen Einsatz in der Haustechnik optimiert. Die drei Anschlüsse sind als zylindrisches Außengewinde G 1.1/4 Zoll ausgeführt.
Der Motorkugelhahn überzeugt durch seine präzise Steuerung und die robuste Bauweise für anspruchsvolle Heiz- und Kühlanwendungen. Mit einem Kvs-Wert von 11,3 m³/h und einer Druckstufe von PN 32 bietet das Ventil eine leistungsstarke Lösung für die effiziente Zonenregelung. Die Kombination aus 230V-Antrieb und der Laufzeit von 40 Sekunden sorgt für eine zuverlässige Umschaltung.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 11,3 m³/h
- Druckstufe: PN 32
- Anschluss: 3x G 1.1/4 Zoll Außengewinde
- Medientemperatur: 0 bis 90 °C
- Umgebungstemperatur: max. 50 °C
- Spannungsversorgung: 230 V
- Laufzeit: 40 s
- Schutzart: IP44
- Werkstoff: Messing
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | MBA130, Motorkugelhahn |
| Hersteller-Produktgruppe | Motorkugelhähne 3-Wege |
| Hersteller-Modellnummer | MBA132 |
| Hersteller-Artikelnummer | 43102600 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-43102600 |
| Druckstufe Artikel | PN 32 |
| EAN-13 | 7330193046817 |
| Gewicht | 1 kg |
| Kvs-Wert | 11,3 |
| Länge Anschluss 1 | 41 |
| Länge Anschluss 2 | 41 |
| Länge Anschluss 3 | 41 |
| Max Arbeitsdruck | 32 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 90 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 25 |
| Oberflächenschutz | beschichtet |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
