Beschreibung

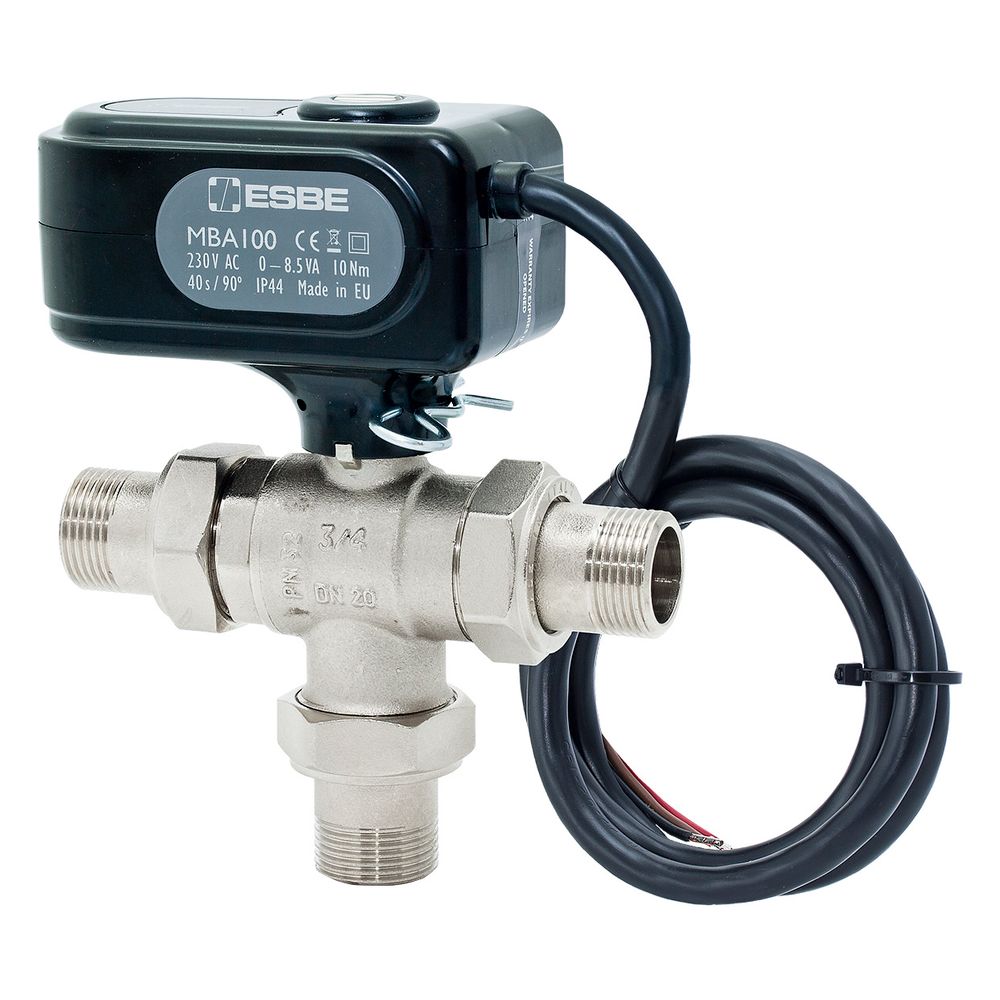

Esbe Motorkugelhahn MBA132 als 3-Wege-Zonenventil 2-Punkt mit Verschraubung, DN 20, Kvs 9,6, G 3/4" AG, 230V, Ms vernickelt
Dieser 3-Wege-Motorkugelhahn der Serie MBA130 ermöglicht das effiziente Umschalten in Heiz- und Kühlsystemen. Das aus vernickeltem Messing gefertigte Ventil ist für einen Betriebsdruck von bis zu PN 32 ausgelegt und bietet eine zuverlässige Steuerung in Umlaufwassersystemen.
Funktionsweise und Einsatz
Das Zonenventil arbeitet mit einer 2-Punkt-Steuerung und einer Laufzeit von 40 Sekunden. Es ist für Mediumstemperaturen von 0 bis 90 °C konzipiert und erfüllt die Anforderungen der Norm EN 12266-1 hinsichtlich der Dichtheit. Ein integrierter Mikroschalter unterstützt die präzise Ansteuerung im System. Die Verbindung zwischen Motor und Kugelhahn ist für eine einfache Montage ausgelegt.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 9,6 m³/h
- Druckstufe: PN 32
- Anschluss: 3x G 3/4" Außengewinde mit Verschraubung
- Spannungsversorgung: 230 V
- Schutzart: IP 44
- Mediumstemperatur: 0 bis 90 °C
- Umgebungstemperatur: max. 50 °C
- Gehäusematerial: Messing, vernickelt
Die robuste Konstruktion aus vernickeltem Messing in Kombination mit der 230-Volt-Antriebseinheit sorgt für eine langlebige Lösung in der Anlagentechnik. Mit einem Kvs-Wert von 9,6 m³/h und der Auslegung auf PN 32 eignet sich das Ventil ideal für anspruchsvolle Anwendungen in Umlaufwassersystemen, bei denen eine zuverlässige 3-Wege-Umschaltung erforderlich ist.
Lieferumfang
- 1x Motorkugelhahn
- 3x Verschraubung
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | MBA130, Motorkugelhahn |
| Hersteller-Produktgruppe | Motorkugelhähne 3-Wege |
| Hersteller-Modellnummer | MBA132 |
| Hersteller-Artikelnummer | 43102700 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ESBE-43102700 |
| Druckstufe Artikel | PN 32 |
| EAN-13 | 7330193048606 |
| Gewicht | 1,12 kg |
| Kvs-Wert | 9,6 |
| Länge Anschluss 1 | 69 |
| Länge Anschluss 2 | 65 |
| Länge Anschluss 3 | 70 |
| Max Arbeitsdruck | 32 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 90 |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Kupplungsanschluss 3 | ja |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | vernickelt |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE62290414 |
