Beschreibung

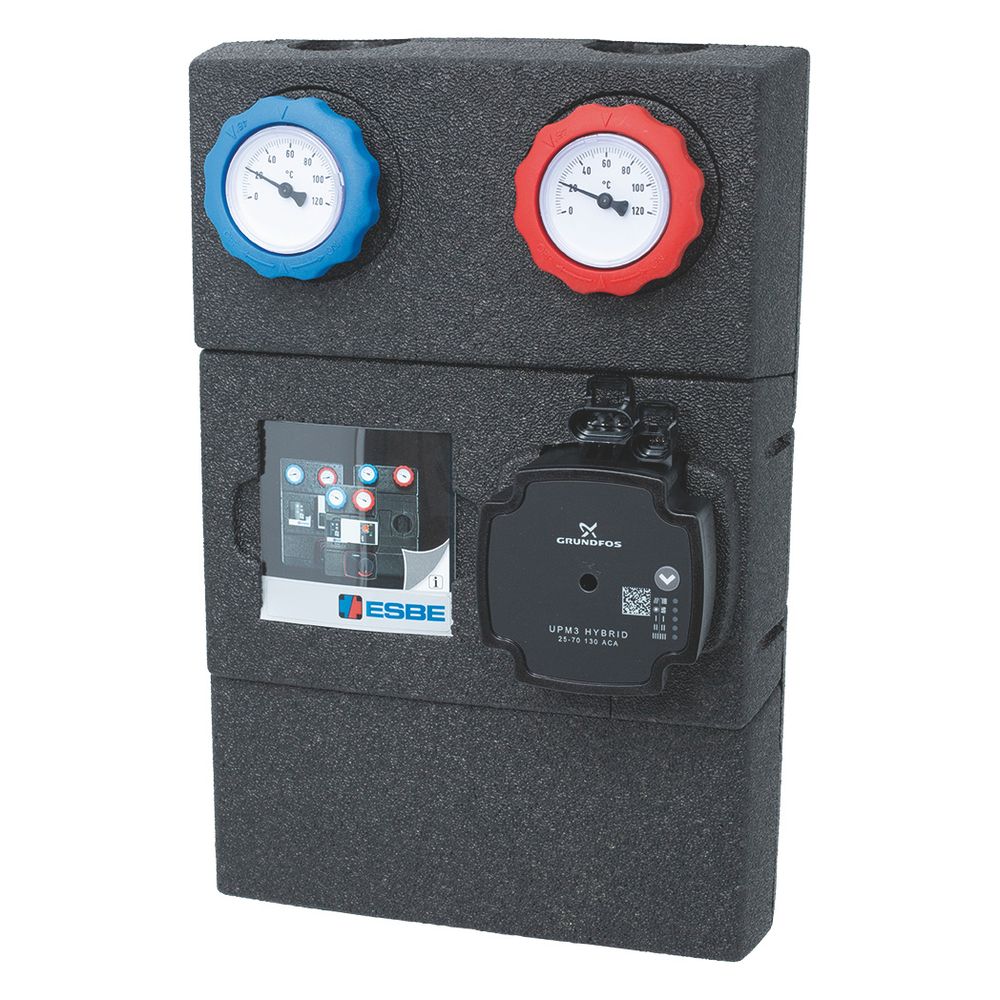

Esbe Pumpengruppe GDA212, DN 25, ungemischt, Grundfos UPM3 AUTO 25-50, 379x250x141mm, Messing/Stahl
Die ESBE Pumpengruppe GDA212 ist eine kompakte Lösung für die effiziente Versorgung eines ungemischten Heizkreises, bei dem die Vorlauftemperatur der Temperatur der Wärmequelle entspricht. Ausgestattet mit einer Hocheffizienzpumpe vom Typ Grundfos UPM3 AUTO 25-50, bietet das System eine hochwertige Dämmung ohne Lüftungsschlitze sowie eine robuste Konstruktion aus Messing, Grauguss und Stahl.
Aufbau und Funktionalität
Die Armaturengruppe verfügt über Kugelhähne mit integrierten Thermometern und eine Schwerkraftbremse zur Vermeidung unerwünschter Schwerkraftumläufe. Ein praktisches Beschriftungsfeld am Gehäuse ermöglicht die einfache Kennzeichnung des Heizkreises. Die Dichtmaterialien bestehen aus PTFE, Aramidfasern und EPDM, was eine zuverlässige Abdichtung sicherstellt.
Einsatzbereiche und Medien
Das System ist für den Betrieb mit Heizungswasser gemäß VDI2035 sowie Wasser-Glycol-Mischungen mit einem Glycol-Anteil von bis zu 50 Prozent ausgelegt. Mit einer Druckstufe von PN10 und einem Medientemperaturbereich von 5 bis 110 °C eignet sich die Gruppe für vielfältige Heizungsanwendungen. Die kompakte Bauweise mit einem Achsabstand von 125 mm erleichtert die Montage.
Technische Daten
- Nenndurchmesser: DN 25
- Anschluss Wärmequelle: G 1 1/2 Zoll AG
- Anschluss Verbraucherseite: G 1 Zoll IG
- Druckstufe: PN 10
- Medientemperatur: 5 bis 110 °C
- Umgebungstemperatur: 0 bis 70 °C
- Achsabstand: 125 mm
- EEI: kleiner 0,20
- Pumpe: Grundfos UPM3 AUTO 25-50
Die Pumpengruppe überzeugt durch ihre hochwertige Isolierung und die effiziente Umwälzpumpe als zuverlässige Basis für Heizsysteme. Dank der integrierten Absperrventile und Thermometer ist eine einfache Wartung und Überwachung des ungemischten Heizkreises sichergestellt. Die Kombination aus langlebigen Materialien und der Eignung für Glycol-Mischungen macht das System zu einer flexiblen Komponente für moderne Heizungsinstallationen.
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | GDA, Pumpengruppe ungemischt |
| Hersteller-Produktgruppe | Pumpengruppen ungemischt |
| Hersteller-Modellnummer | GDA |
| Hersteller-Artikelnummer | 61001300 |
| Hersteller | Esbe |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ESBE-61001300 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 379 |
| Baulänge | 250 |
| Bautiefe | 141 |
| EAN-13 | 7330193057349 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 5,453 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 5 - 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | ja |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| WEEE-Nr. | DE62290414 |
