Beschreibung

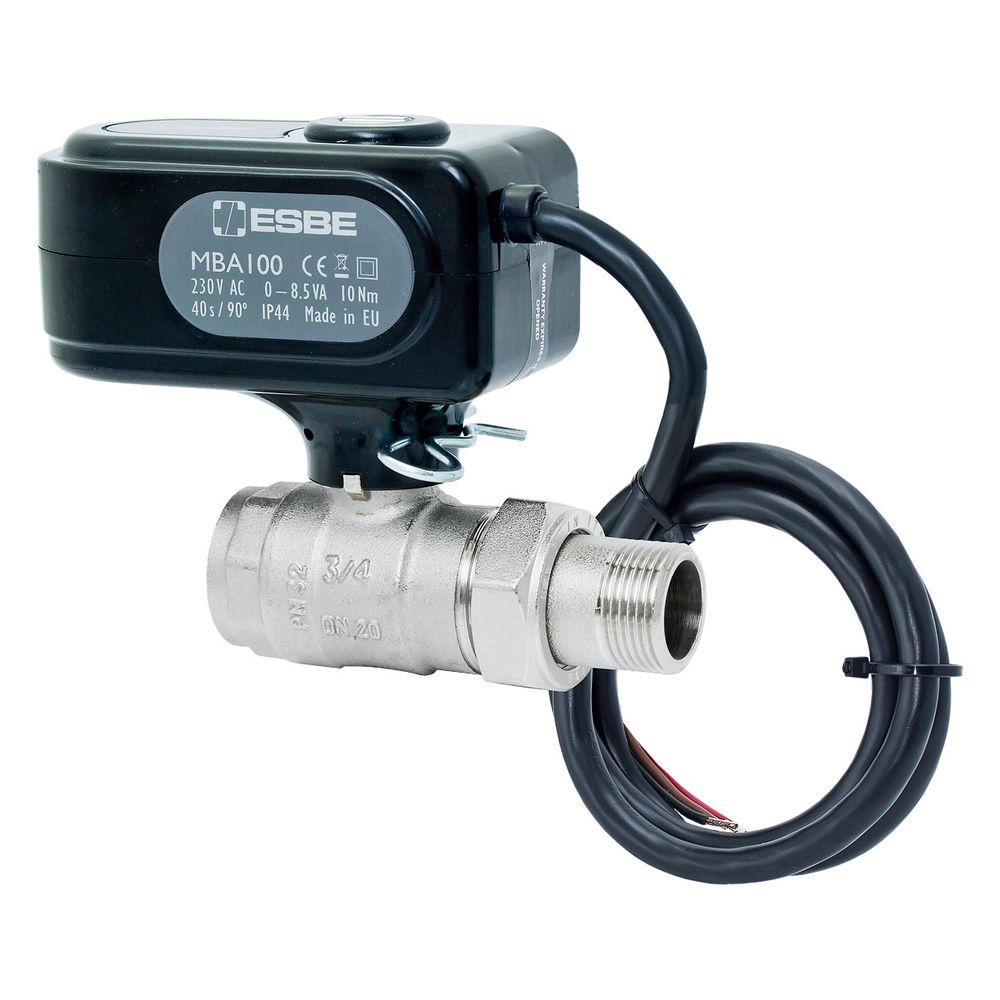

Esbe Motorkugelhahn MBA124 als 2-Wege-Zonenventil 2-Punkt, DN 32, Kvs 100, G 1 1/4" IG x G 1 1/4" AG, 230V, Ms vernickelt
Der Motorkugelhahn der Serie MBA120 von ESBE fungiert als 2-Wege-Zonenventil in Heiz- und Kühlsystemen. Er ermöglicht das zuverlässige Absperren in Umlaufwassersystemen und ist für eine 2-Punkt-Steuerung bei 230 V ausgelegt. Das Gehäuse besteht aus vernickeltem Messing und ist gemäß EN12266-1 luftblasendicht ausgeführt.
Robuste Konstruktion und Steuerung
Das Ventil ist für Mediumstemperaturen von 0 bis 90 °C sowie eine Druckstufe von PN 32 spezifiziert. Die Ansteuerung erfolgt über ein 2-Punkt-Signal, wobei die Laufzeit für den Schaltvorgang 40 Sekunden beträgt. Mit der Schutzart IP44 ist das Bauteil für den Einsatz in verschiedenen technischen Umgebungen geeignet. Die Verbindung zwischen Motor und Kugelhahn ist für eine einfache Montage optimiert.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 100 m³/h
- Druckstufe: PN 32
- Anschluss: G 1.1/4 Zoll IG / AG
- Spannung: 230 V
- Laufzeit: 40 s
- Schutzart: IP44
- Gehäusematerial: Messing, vernickelt
- Mediumstemperatur: 0 bis 90 °C
- Umgebungstemperatur: 0 bis 50 °C
Dieser Motorkugelhahn bietet eine effiziente Lösung für die Durchflussregelung in Heiz- und Kühlanwendungen. Durch die Kombination aus der Nennweite DN 32, einem Kvs-Wert von 100 m³/h und der robusten Druckfestigkeit von PN 32 eignet sich das Ventil ideal für anspruchsvolle Umlaufwassersysteme. Die 2-Punkt-Steuerung mit einer Laufzeit von 40 Sekunden sorgt für präzise Schaltvorgänge im Betrieb.
Lieferumfang
- 1x Motorkugelhahn
- 1x Verschraubung
Technische Daten
| Hersteller-Warengruppe | Zonenventile |
| Hersteller-Serie | MBA120, Motorkugelhahn |
| Hersteller-Produktgruppe | Motorkugelhähne 2-Wege |
| Hersteller-Modellnummer | MBA124 |
| Hersteller-Artikelnummer | 43100600 |
| Hersteller | Esbe |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-43100600 |
| Bauhöhe | 144 |
| Druckstufe Artikel | PN 32 |
| EAN-13 | 7330193046664 |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Frequenz | 50 Hz |
| Geeignet für Handbedienung | nein |
| Gewicht | 1,3 kg |
| Hilfskontakte | nein |
| Kvs-Wert | 100 |
| Laufzeit | 40 |
| Leckverlust des Kvs-Wertes | 0 |
| Länge Anschluss 1 | 75 |
| Länge Anschluss 2 | 44 |
| Mit Endkontakten | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | ja |
| Nenndurchmesser | DN 32 |
| Nullspannungsrücklauf | ohne |
| Oberflächenschutz | vernickelt |
| Schutzart (IP) | IP44 |
| Steuersignal | Zweipunkt |
| Umgebungstemperatur | 0 - 50 |
| Werkstoff des Gehäuses | Messing |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
