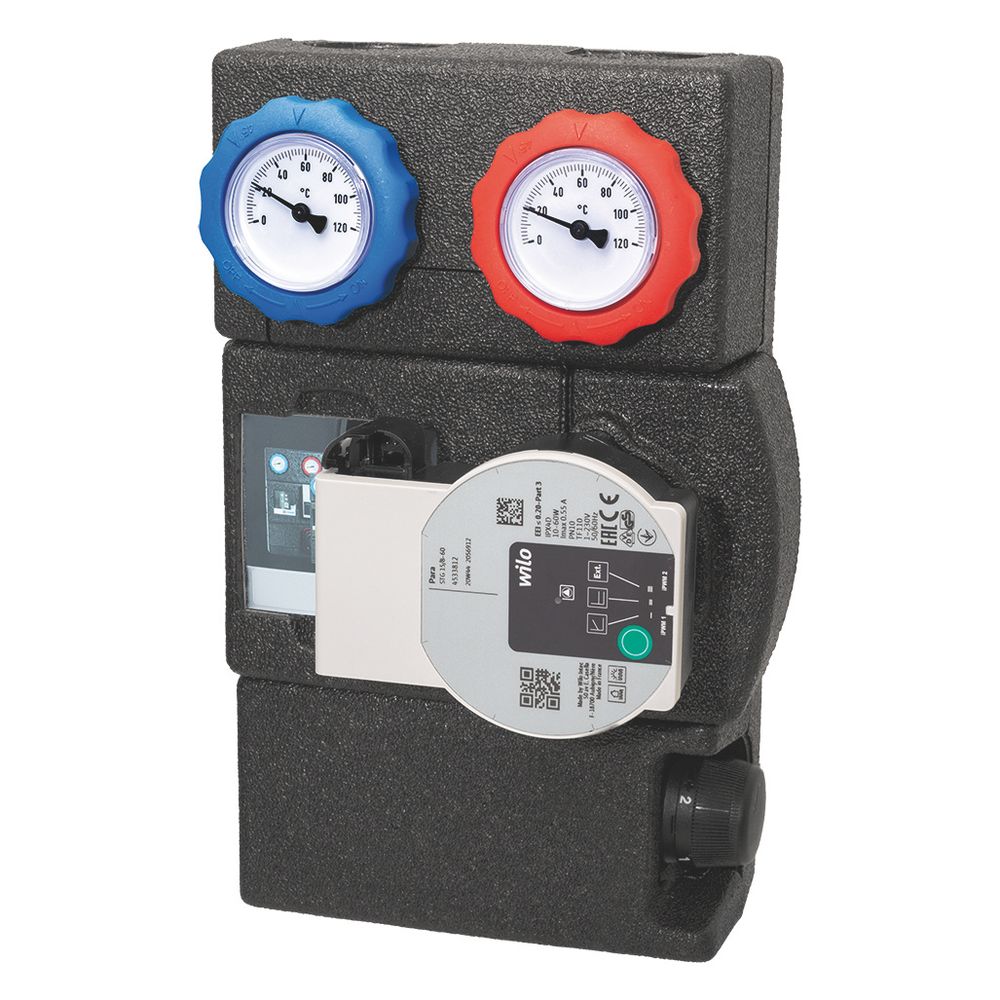

Esbe Pumpengruppe GFA311, DN 20, 20-55 Grad C, Wilo PARA STG 15/8, Messing/Stahl, 61023200
Die Pumpengruppe GFA311 von ESBE dient der Versorgung eines gemischten Heizkreises mit einer fest einstellbaren Vorlauftemperatur. Ausgestattet mit einem thermischen 3-Wege-Ventil und einer Hocheffizienzpumpe vom Typ Wilo PARA STG 15/8, ermöglicht sie eine präzise Regelung im Bereich von 20 bis 55 °C. Die kompakte Einheit ist für den Einsatz mit Heizungswasser sowie Wasser-Glykol-Mischungen konzipiert.
Effiziente Regelung und robuste Bauweise
Die Pumpengruppe verfügt über eine eng anliegende Dämmschale ohne Lüftungsschlitze, die eine optimale thermische Trennung unterstützt. Zur Ausstattung gehören Kugelhähne mit integrierten Thermometern sowie eine Schwerkraftbremse. Die elektrischen Komponenten sind außerhalb der Dämmung angeordnet, was den Zugang erleichtert. Ein integriertes Beschriftungsfeld ermöglicht zudem eine einfache Kennzeichnung des Heizkreises.
Vielseitige Einsatzmöglichkeiten
Die Konstruktion aus Messing, Grauguss und Stahl ermöglicht eine hohe Betriebssicherheit bei einem maximalen Arbeitsdruck von 10 bar. Mit einem Nenndurchmesser von DN 20 und einem Achsabstand von 90 mm lässt sich die Gruppe flexibel in Heizungssysteme integrieren. Die Medientemperatur kann in einem Bereich von 5 bis 100 °C liegen, was die Gruppe für diverse Anwendungen im Heizungsbereich qualifiziert.
Die Kombination aus der thermostatischen Regelung und der energieeffizienten Umwälzpumpe sorgt für einen zuverlässigen Betrieb des Heizkreises. Mit einer Bauhöhe von 301 mm und einer Breite von 190 mm ist die Einheit ideal für kompakte Installationen geeignet. Die Verwendung hochwertiger Dichtmaterialien wie EPDM, Aramidfasern und PTFE unterstützt eine lange Lebensdauer der Anlage.
Technische Daten
- Nenndurchmesser: DN 20
- Temperaturbereich Regelung: 20-55 °C
- Medientemperatur: 5-100 °C
- Max. Arbeitsdruck: 10 bar
- Pumpe: Wilo PARA STG 15/8
- Achsabstand: 90 mm
- Anschluss Wärmequelle: G 1 Zoll AG
- Anschluss Verbraucherseite: G 3/4 Zoll IG
- EEI: <0,20
- Abmessungen (B x H): 190 x 301 mm
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | GFA, Pumpengruppe konstante Vorlauftemper |
| Hersteller-Produktgruppe | Pumpengruppen thermisch konstant |
| Hersteller-Modellnummer | GFA |
| Hersteller-Artikelnummer | 61023200 |
| Hersteller | Esbe |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ESBE-61023200 |
| Ausführung | Festwertregelung |
| Ausführung der Temperaturregelung | thermostatisch |
| Auslaufhahn | nein |
| Bauhöhe | 301 |
| Baulänge | 190 |
| Bautiefe | 138 |
| EAN-13 | 7330193056441 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 4,55 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 5 - 100 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| WEEE-Nr. | DE62290414 |
