Beschreibung

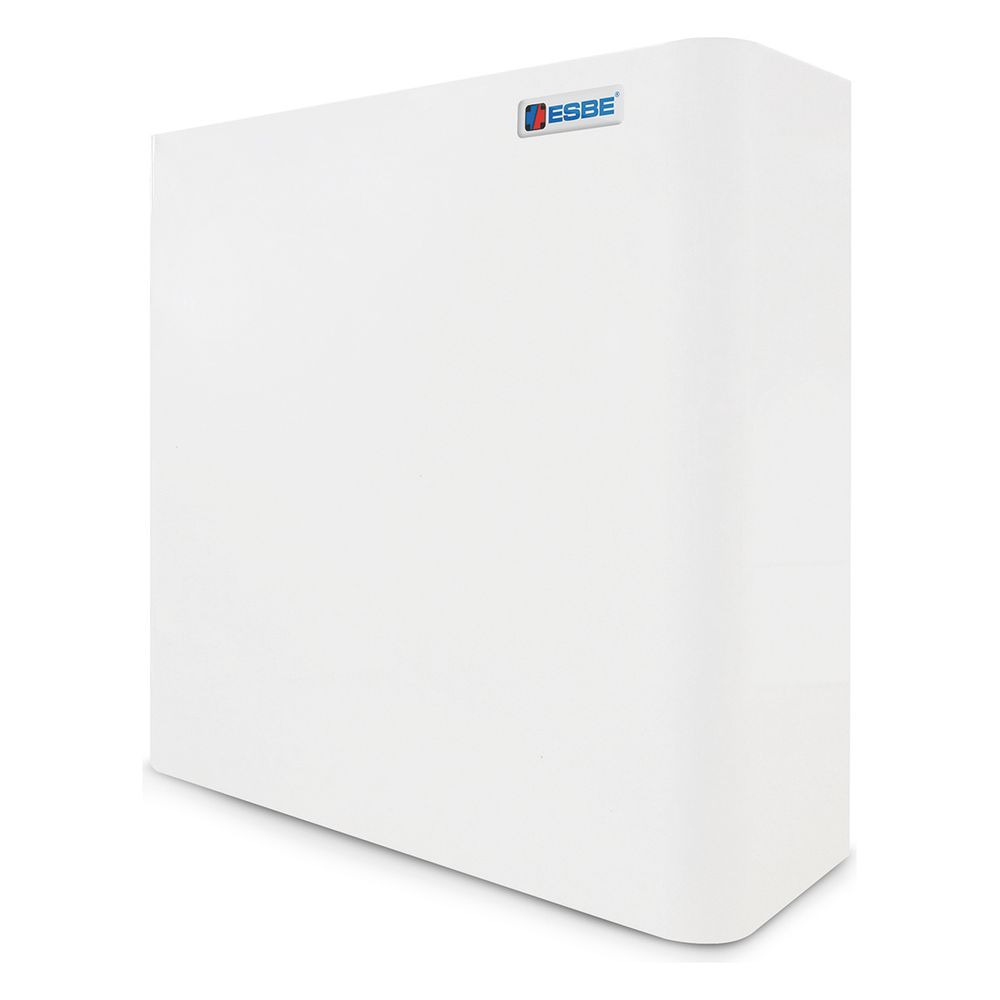

Esbe Systemtrennungsmodul SKx SKS101, 20kW, G 3/4" AG x G 1/2" AG, 431x417x151mm, rostfreier Stahl
Das Systemtrennungsmodul der Serie SKx ermöglicht die hydraulische Trennung zwischen Wärmeerzeugern und Verbraucherkreisen. Mit einer Leistung von 20 kW eignet sich die Einheit für die Anbindung der Brauchwassererwärmung und bietet eine Umschaltung zwischen Warmwasserbereitung und Heizkreis.
Funktion und Aufbau
Die Einheit ist für den Einsatz mit Heizungswasser gemäß VDI 2035 konzipiert und besteht aus rostfreiem Stahl mit Kupferlot. Das Modul umfasst einen Plattenwärmetauscher mit 14 Platten sowie ein Dreiwege-Umschaltventil zur Steuerung der Volumenströme. Eine Wilo PARA Pumpe sorgt für den Betrieb, während ein Schnellentlüfter die Inbetriebnahme unterstützt.
Flexibilität und Integration
Das Design bietet Anpassungsfähigkeit an bestehende Anlagenkonfigurationen. Ein Passstück für eine optionale Primärpumpe ist vorgesehen. Die Anschlüsse sind als Außengewinde ausgeführt, wobei die primäre Seite über G 3/4 Zoll und die sekundäre Seite über G 1/2 Zoll Anschlüsse verfügt.
Die Trennung der Kreisläufe bei einer Medientemperatur von bis zu 90 °C und einem Arbeitsdruck von bis zu 6 bar ermöglicht einen sicheren Anlagenbetrieb. Mit einer Leistung von 20 kW und der effizienten Wilo PARA Pumpe mit einem EEI von unter 0,21 stellt das Modul eine Lösung für die Heizungstechnik dar, die durch Abmessungen von 417 mm Breite und 431 mm Höhe überzeugt.
Technische Daten
- Leistung: 20 kW
- Max. Arbeitsdruck: 6 bar
- Medientemperatur: 0 bis 90 °C
- Anschluss Primärseite: G 3/4 Zoll AG
- Anschluss Sekundärseite: G 1/2 Zoll AG
- Anzahl Platten: 14
- EEI: kleiner 0,21
- Breite: 417 mm
- Höhe: 431 mm
Lieferumfang
- 1x Systemtrennungsmodul
- 1x Metallverkleidung
- 1x Dreiwege Umschaltventil (3VNTB-2520 + GRSF-4V)
- 1x Schnellentlüfter
- 1x Passstück für optionale Primärpumpe
Technische Daten
| Hersteller-Warengruppe | Pumpengruppen |
| Hersteller-Serie | SKx, Systemtrennungsmodul |
| Hersteller-Produktgruppe | Systemtrennungsmodule |
| Hersteller-Modellnummer | SKx |
| Hersteller-Artikelnummer | 62001100 |
| Hersteller | Esbe |
| Anzahl der Platten | 14 |
| Artikelnummer | ESBE-62001100 |
| Ausführung | gelötet |
| Bauhöhe | 431 |
| Baulänge | 416 |
| Bautiefe | 151 |
| EAN-13 | 7330193056496 |
| Gewicht | 8,9 kg |
| Leistung | 20 |
| Max Arbeitsdruck | 6 |
| Max Vorlauftemperatur | 90 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 1/2 Zoll (15) |
| Primärer Anschluss | Außengewinde |
| Sekundärer Anschluss | Außengewinde |
| Volumenstrom Sekundär | 0,72 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| WEEE-Nr. | DE62290414 |
