Beschreibung

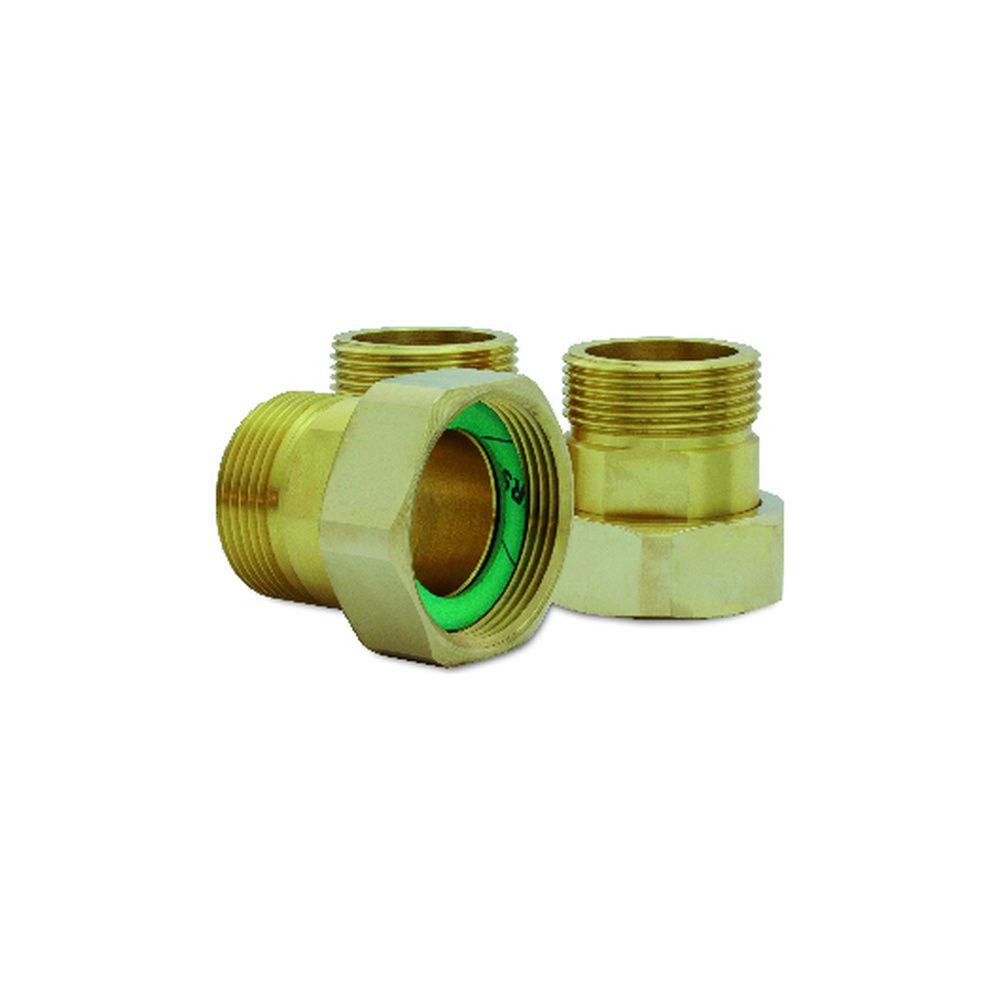

Esbe Verschraubungssatz KTD112 gerade, DN 20 G 1" auf R 3/4", Messing, Gelb
Dieser Verschraubungssatz der Serie KTD100 ermöglicht den fachgerechten Anschluss von Mischern und Ventilen mit flachdichtendem Außengewinde. Das Set ist für den Einsatz in Trinkwasserinstallationen konzipiert und besteht aus robustem Messing. Es eignet sich für Anwendungen mit einem Nenndurchmesser von DN20.
Robuste Verbindungstechnik
Die Komponenten sind aus hochwertigem Messing gefertigt und für eine Druckstufe von PN10 ausgelegt. Durch die flachdichtende Konstruktion wird eine sichere Abdichtung zwischen Ventil und Verschraubung erzielt. Das Material ist trinkwassergeeignet gemäß UBA-Vorgaben, was den Einsatz in entsprechenden Leitungssystemen ermöglicht. Die gerade Form unterstützt eine einfache Montage in bestehenden Anlagen.
Der Verschraubungssatz bietet eine langlebige Lösung für die Installation von Mischern und Ventilen. Mit einer Druckfestigkeit von PN10 und der Eignung für Trinkwasseranwendungen erfüllt das Set hohe Anforderungen an die Betriebssicherheit. Die Kombination aus G1 Zoll Innengewinde und R3/4 Zoll Außengewinde ermöglicht eine passgenaue Integration in das System.
Technische Daten
- Anschluss 1: R3/4 Zoll Außengewinde
- Anschluss 2: 1 Zoll Innengewinde
- Druckstufe: PN10
- Material: Messing
- Trinkwassergeeignet: Ja
- Dichtungsform: flachdichtend
- Form: gerade
- Medientemperatur: -20 °C bis +180 °C
Lieferumfang
- 3x Anschlussnippel
- 3x Überwurfmutter
- 3x Dichtung
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | KTD100 |
| Hersteller-Produktgruppe | Zubehör f. Mischer |
| Hersteller-Modellnummer | KTD112 |
| Hersteller-Artikelnummer | 36551700 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | ESBE-36551700 |
| Ausführung | 2-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 7330193042628 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,435 kg |
| Hauptfarbe Fitting | gelb |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 43 |
| Länge Anschluss 1 | 35 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Mit TÜV-Zulassung | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Systemgebunden | nein |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| WEEE-Nr. | DE62290414 |
