Beschreibung

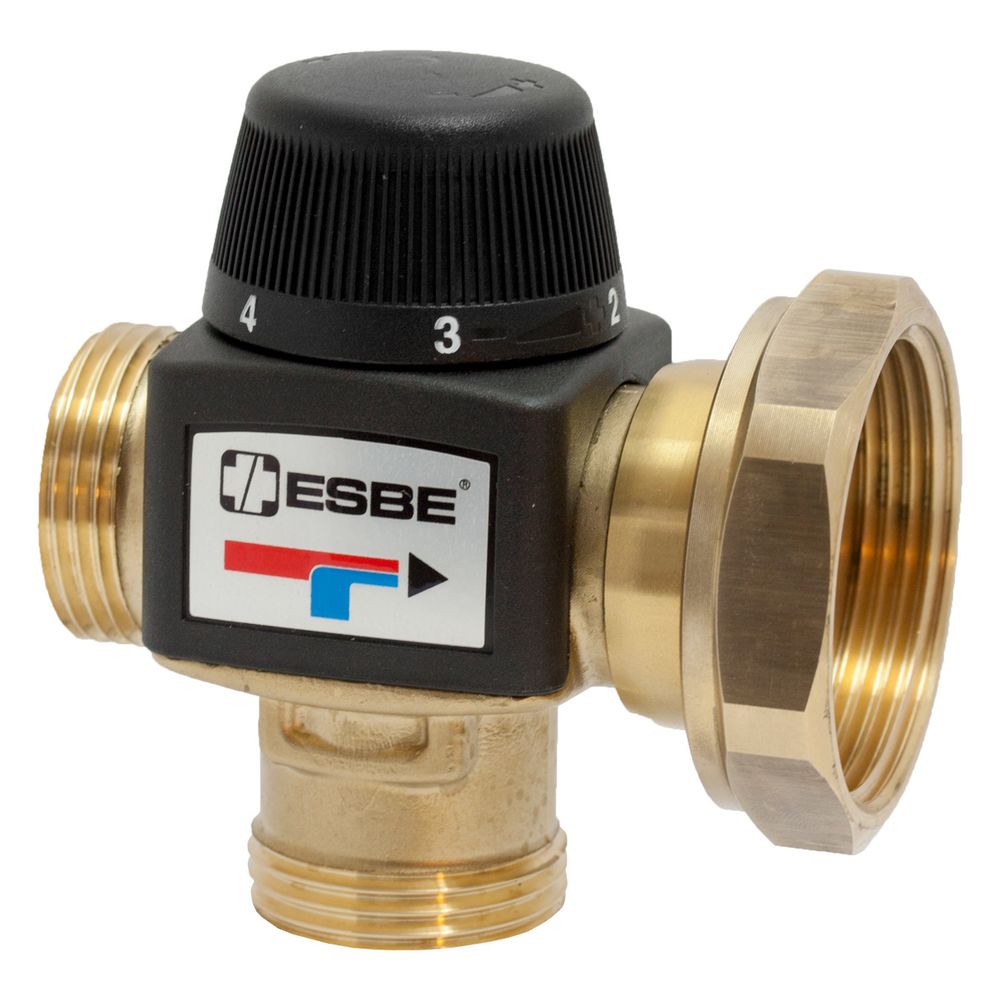

Esbe Mischautomat VTA377 Pumpenflansch, DN 20, Kvs 3,4, G 1" Außengewinde, 20-55 Grad, Messing
Dieser thermische Mischautomat der Serie VTA370 von Esbe sorgt für eine präzise und konstante Vorlauftemperatur in Umlaufwasser-Systemen. Das aus entzinkungsbeständigem Messing gefertigte Ventil bietet eine Verbrühschutz-Funktion und ist für den Einsatz in Heizungsanlagen gemäß VDI 2035 konzipiert. Mit einem Einstellbereich von 20 bis 55 °C ermöglicht das Bauteil eine exakte Temperaturregelung.
Funktionsweise und Einsatzbereich
Das asymmetrische Fließbild des Mischautomaten unterstützt eine effiziente Durchströmung bei einem Kvs-Wert von 3,4 m³/h. Die robuste Konstruktion ist für eine Druckstufe von PN 10 ausgelegt und hält Medientemperaturen im Dauerbetrieb von bis zu 95 °C stand, wobei kurzzeitige Spitzenbelastungen bis 100 °C möglich sind. Die Temperaturstabilität liegt bei +/- 3 °C, was eine gleichbleibende Systemleistung sicherstellt.
Installation und Material
Das Gehäuse besteht aus unbehandeltem, entzinkungsbeständigem Messing, das eine hohe Langlebigkeit in Heizungssystemen aufweist. Die Anschlusskonfiguration umfasst ein Außengewinde G1 Zoll sowie einen Pumpenflansch 1 1/2 Zoll, was eine Integration in Rohrleitungsnetze mit einem Nenndurchmesser von DN 20 erlaubt.
Durch die Kombination aus präziser Regeltechnik und langlebigen Materialien bietet dieser Mischautomat eine effiziente Lösung für die Temperatursteuerung in Heizkreisen. Mit einem Einstellbereich von 20-55 °C und einer stabilen Auslegung für PN 10 Druckverhältnisse stellt das Ventil eine zuverlässige Komponente für den dauerhaften Betrieb dar. Die standardisierten Anschlüsse erleichtern die fachgerechte Montage in Umlaufwasser-Systemen.
Technische Daten
- Einstellbereich: 20-55 °C
- Nenndurchmesser: DN 20
- Kvs-Wert: 3,4 m³/h
- Druckstufe: PN 10
- Anschluss 1: G1 Zoll Außengewinde
- Anschluss 2: Pumpenflansch 1 1/2 Zoll
- Material: Messing (entzinkungsbeständig)
- Temperaturstabilität: +/- 3 °C
- Max. Medientemperatur: 95 °C
Technische Daten
| Hersteller-Warengruppe | Thermische Ventile |
| Hersteller-Serie | VTA370, Mischautomat Heizung |
| Hersteller-Produktgruppe | Mischautomaten |
| Hersteller-Modellnummer | VTA377 |
| Hersteller-Artikelnummer | 31200200 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde |
| Artikelnummer | ESBE-31200200 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193050715 |
| Gewicht | 0,675 kg |
| Kvs-Wert | 3,4 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 42 |
| Länge Anschluss 3 | 51 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 95 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | ja |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser alle Anschlüsse | 25 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
