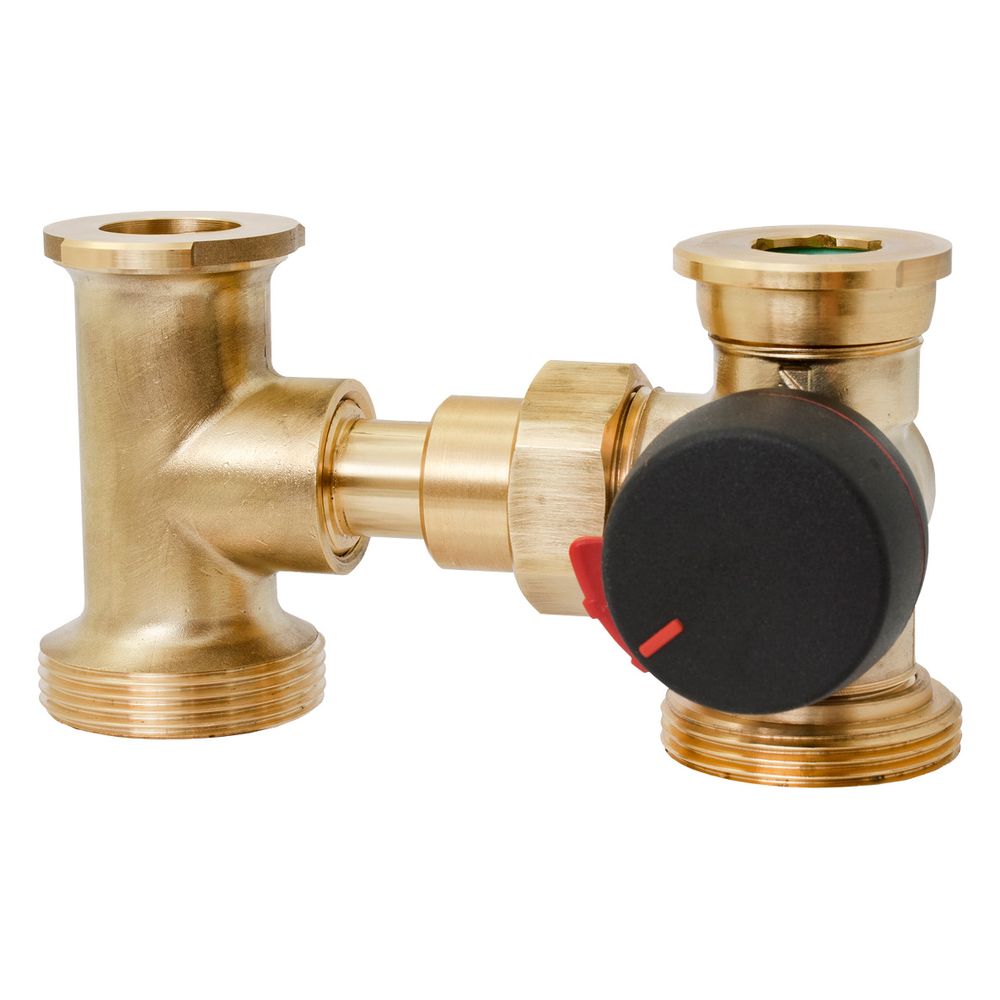

Esbe 3-Wege-Mischer VRH139 Außengewinde flachdichtend - Pumpenflansch 1 1/2", DN 20, Kvs 6,3, 90-125mm, Messing
Dieser kompakte 3-Wege-Mischer in H-Bauform ermöglicht eine präzise Regelung in Heiz- und Kühlsystemen. Dank des variablen Achsabstands und der flexiblen Anschlusskonfiguration eignet sich das Bauteil ideal für Installationen mit begrenzten Platzverhältnissen. Die Konstruktion aus entzinkungsbeständigem Messing unterstützt einen zuverlässigen Betrieb in Umlaufwassersystemen.
Flexibilität bei der Montage
Das Modell zeichnet sich durch ein einstellbares Achsmaß von 90 bis 125 mm aus, was eine hohe Anpassungsfähigkeit bei der Installation bietet. Die Anschlüsse, bestehend aus einem Pumpenflansch und einem flachdichtenden Außengewinde, sind aufgeschraubt und austauschbar. Dies vereinfacht die Integration in bestehende Rohrleitungsnetze.
Einsatzbereiche und Medien
Das Ventil ist für den Betrieb mit Wasser gemäß VDI2035 sowie Wasser-Glycol-Mischungen bis zu einem Anteil von 50 Prozent oder Wasser-Ethanol-Mischungen bis zu 28 Prozent ausgelegt. Mit einer geringen Leckrate von unter 0,05 Prozent im Mischbetrieb und einer linearen Kennlinien-Charakteristik bietet das Bauteil eine hohe Regelgenauigkeit. Der Betriebsdruck liegt bei PN 10, während die Medientemperatur einen Bereich von -10 °C bis 110 °C abdeckt.
Durch die hochwertige Messinglegierung und die kompakte Bauweise ist dieser Mischer eine langlebige Lösung für anspruchsvolle Anwendungen. Mit einem Kvs-Wert von 6,3 und einem Nenndurchmesser von DN 20 deckt das Ventil einen breiten Leistungsbereich ab. Die Kombination aus variabler Geometrie und hoher Materialqualität macht das Bauteil zu einer effizienten Komponente für moderne Umlaufwassersysteme.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 6,3 m³/h
- Druckstufe: PN 10
- Achsmaß: 90-125 mm
- Material: Messing (entzinkungsbeständig)
- Medientemperatur: -10 °C bis 110 °C
- Anschluss: G 1.1/2" Außengewinde / Pumpenflansch 1.1/2"
- Leckrate: <0,05 % (Mischen)
- Drehmoment: <3 Nm
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRH130, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRH, HG, T, TM |
| Hersteller-Modellnummer | VRH139 |
| Hersteller-Artikelnummer | 11720300 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-11720300 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193046428 |
| Gewicht | 1,225 kg |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 6,3 |
| Kvs-Wert Bypass | 6,3 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Länge Anschluss 1 | 45 |
| Länge Anschluss 2 | 80 |
| Länge Anschluss 3 | 45 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
