Beschreibung

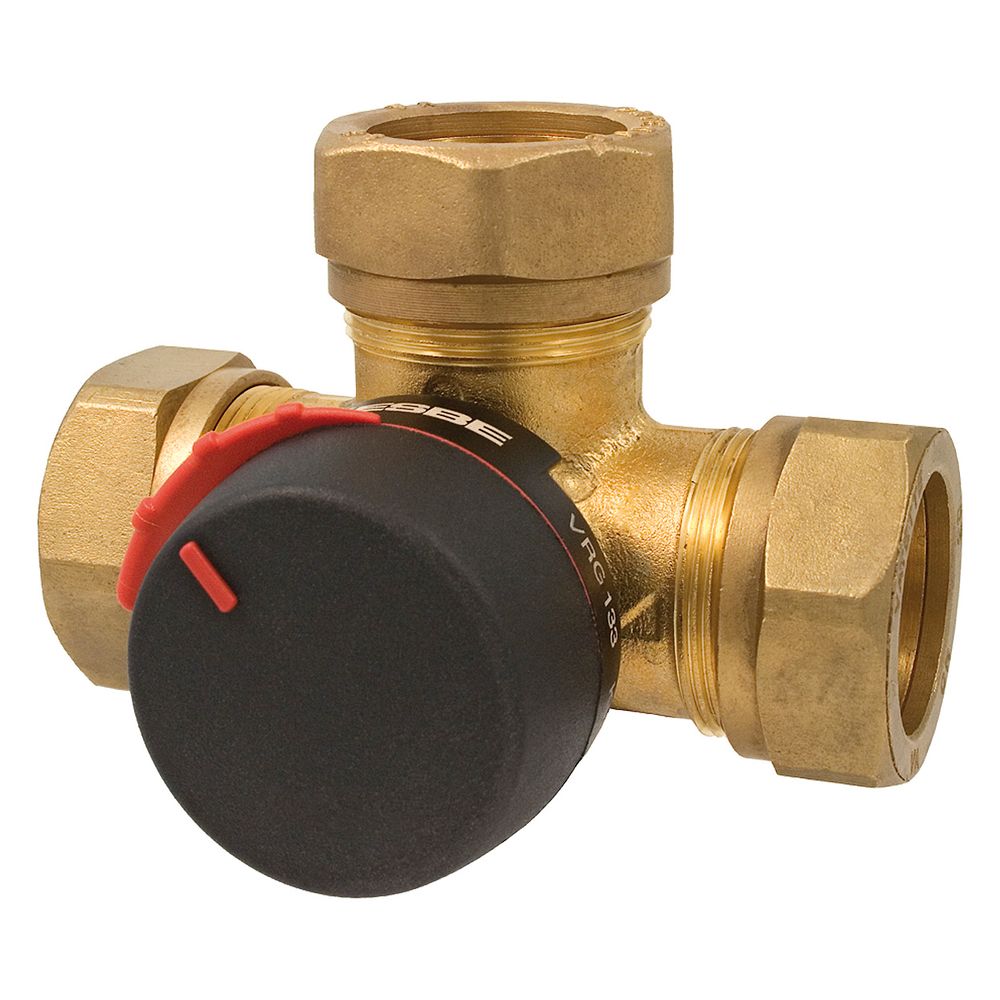

Esbe 3-Wege-Mischer VRG133 Klemmfitting 28mm, DN 25, Kvs 10, Messing, 11603100
Der 3-Wege-Mischer der Serie VRG133 von ESBE ist für den Einsatz in Umlaufwassersystemen konzipiert und ermöglicht sowohl Misch- als auch Umschaltvorgänge. Das Gehäuse aus entzinkungsbeständigem Messing ist für einen Betriebsdruck von PN 10 ausgelegt und bietet durch ein dreh- und wendbares Skalenschild hohe Flexibilität bei unterschiedlichen Einbausituationen.
Vielseitige Anwendung und präzise Regelung
Die Armatur zeichnet sich durch eine zuverlässige Durchflussregelung aus. Mit einem Kvs-Wert von 10 m³/h und einer linearen Kennlinien-Charakteristik eignet sich das Bauteil für anspruchsvolle Heizungs- oder Kühlsysteme. Die Anschlüsse sind als Klemmring-Anschlüsse mit 28 mm Durchmesser ausgeführt. Integrierte Symbolmarkierungen an den Anschlüssen erleichtern die korrekte Installation.
Material und Betriebssicherheit
Das Gehäuse und der Ventileinsatz bestehen aus Messing, während die Welle und die Lagerbuchse aus einem widerstandsfähigen PPS-Komposit gefertigt sind. EPDM-O-Ringe sorgen für eine dauerhafte Abdichtung. Das System ist für Medientemperaturen von -10 °C bis 110 °C im kontinuierlichen Betrieb ausgelegt, wobei kurzzeitig Temperaturen bis 130 °C toleriert werden. Das erforderliche Drehmoment liegt bei unter 3 Nm.
Der Mischer überzeugt durch seine präzise Regelcharakteristik und die robuste Materialwahl. Mit einem Nenndurchmesser von DN 25 und einem Kvs-Wert von 10 m³/h bietet er eine leistungsstarke Lösung für die effiziente Steuerung von Umlaufwassersystemen. Die hohe Druckbeständigkeit von PN 10 und die flexible Einsetzbarkeit machen ihn zu einer zuverlässigen Komponente für professionelle Installationen.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 10 m³/h
- Druckstufe: PN 10
- Anschlussart: Klemmring 28 mm
- Material: Messing (entzinkungsbeständig)
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Drehmoment: < 3 Nm
- Leckrate Mischen: < 0,05 %
- Leckrate Verteilen: < 0,02 %
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG130, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG 130 (3-Wege) |
| Hersteller-Modellnummer | VRG133 |
| Hersteller-Artikelnummer | 11603100 |
| Hersteller | Esbe |
| Anschlüsse | Klemmring |
| Arbeitslänge Anschluss 1 | 41 |
| Arbeitslänge Anschluss 2 | 41 |
| Arbeitslänge Anschluss 3 | 41 |
| Artikelnummer | ESBE-11603100 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193034104 |
| Gewicht | 0,569 kg |
| Kennlinien-Charakteristik | linear |
| Kennlinien-Charakteristik Bypass | quadratisch |
| Kvs-Wert | 10 |
| Kvs-Wert Bypass | 10 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Leckverlust des Kvs-Wertes Bypass | 0,05 |
| Länge Anschluss 1 | 20,5 |
| Länge Anschluss 2 | 82 |
| Länge Anschluss 3 | 20,5 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Kupplungsanschluss 3 | ja |
| Mit T-Stück für 4-Wege-Anschluss | nein |
| Nenndurchmesser | DN 25 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
