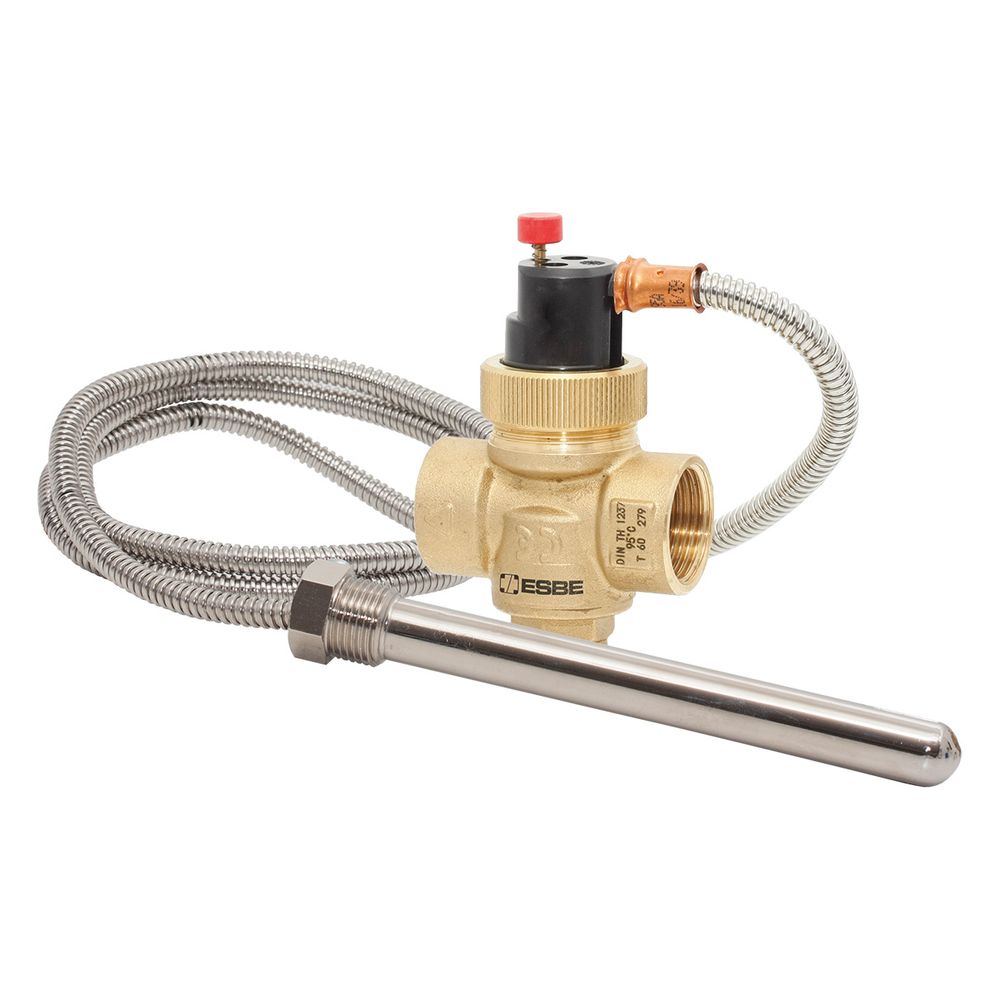

Esbe Thermische Ablaufsicherung VST200 VST212, DN 20, G 3/4" IG, G 1/2" AG, Messing
Die thermische Ablaufsicherung der Serie VST200 dient als Sicherheitstemperaturbegrenzer für wassergeführte Festbrennstofffeuerstätten. Bei unzulässig hohen Wassertemperaturen öffnet das Ventil die Kaltwasserzufuhr zum Notkühl-Wärmetauscher und verhindert so eine Überhitzung der Anlage gemäß EN 12828.
Funktionsweise und Einsatz
Das aus Messing gefertigte Ventil reagiert bei einer Temperatur von 95 °C und leitet den Kühlvorgang ein. Es ist für einen Betriebsdruck von PN 10 ausgelegt und eignet sich für Feuerstätten mit einer Leistung von bis zu 100 kW. Die Anbindung erfolgt über ein zylindrisches Innengewinde, während die Tauchhülse eine präzise Temperaturerfassung über das 1300 mm lange Kapillarrohr ermöglicht.
Technische Daten
- Öffnungstemperatur: 95 °C
- Abblaseleistung: 1,35 m³/h
- Nenndurchmesser: DN 20
- Anschluss Ventil: G 3/4 Zoll IG
- Anschluss Tauchhülse: G 1/2 Zoll AG
- Druckstufe: PN 10
- Max. Mediumtemperatur: 125 °C
- Kapillarrohrlänge: 1300 mm
Durch den Einsatz dieses Sicherheitstemperaturbegrenzers wird der Schutz wassergeführter Festbrennstofffeuerstätten bei Überhitzung unterstützt. Mit einer Ansprechtemperatur von 95 °C und einer Abblaseleistung von 1,35 m³/h bietet das Ventil eine robuste Lösung für den Betrieb in Heizungssystemen bis 100 kW. Die Verarbeitung aus Messing und die Montage mittels G 3/4 Zoll Anschluss ermöglichen eine zuverlässige Integration in bestehende Anlagenkonzepte.
Lieferumfang
- 1x Thermische Ablaufsicherung
- 1x Tauchhülse
Technische Daten
| Hersteller-Warengruppe | Produkte für feste Brennstoffe |
| Hersteller-Serie | VST200 |
| Hersteller-Produktgruppe | Ladeventil Zubehör |
| Hersteller-Modellnummer | VST212 |
| Hersteller-Artikelnummer | 36028000 |
| Hersteller | Esbe |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Ansprechtemperatur | 95 |
| Artikelnummer | ESBE-36028000 |
| Bauhöhe | 102 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193053792 |
| Gewicht | 0,64 kg |
| Gewindemaß Tauchrohr | 1/2 Zoll |
| Länge Anschluss 1 | 30 |
| Länge Anschluss 2 | 30 |
| Länge Kapillar | 1300 |
| Länge Tauchrohr | 157,5 |
| Max Mediumtemperatur (Dauerbetrieb) | 125 |
| Max Volumenstrom | 1350 |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE62290414 |
