Beschreibung

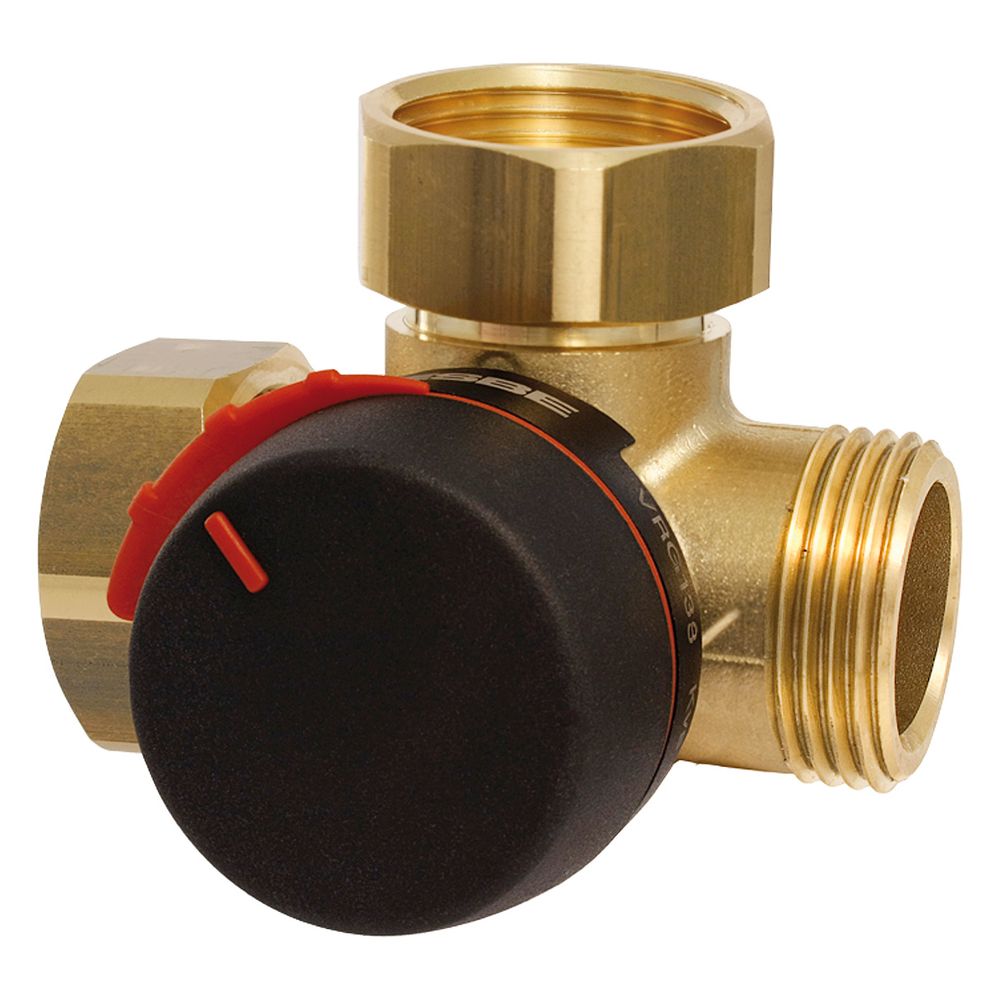

Esbe 3-Wege-Mischer VRG138 Überwurfmutter 1", Außengewinde flachdichtend 1", Überwurfmutter 1", DN 20, Kvs 4, Messing
Der 3-Wege-Mischer der Serie VRG138 ermöglicht eine präzise Regelung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das aus entzinkungsbeständigem Messing gefertigte Bauteil verfügt über einen dreh- und wendbaren Skalenschild sowie Symbolmarkierungen an den Anschlüssen, was eine flexible Anpassung an unterschiedliche Einbausituationen unterstützt.
Robuste Konstruktion und Anwendung
Das Gehäuse und der Ventileinsatz bestehen aus Messing, während Welle und Lagerbuchse aus einem widerstandsfähigen PPS-Komposit gefertigt sind. Die Abdichtung erfolgt über EPDM-O-Ringe. Das Ventil ist für den Betrieb mit Wasser gemäß VDI2035 sowie Wasser-Glycol- oder Wasser-Ethanol-Mischungen ausgelegt. Mit einer Druckstufe von PN 10 und einem geringen Drehmomentbedarf von unter 3 Nm ist eine effiziente Steuerung in Heiz- und Kühlsystemen möglich.
Montage und Regelverhalten
Die asymmetrische T-Bauform und die flachdichtenden Anschlüsse erleichtern die Integration in Rohrleitungsnetze. Die lineare Kennlinien-Charakteristik sorgt für ein präzises Regelverhalten über den gesamten Betriebsbereich.
Durch die Kombination aus robuster Materialwahl und hoher Funktionalität bietet dieses Bauteil eine zuverlässige Lösung für Regelungsaufgaben. Mit einem Kvs-Wert von 4 m³/h und einer Medientemperaturbeständigkeit von bis zu 110 °C im Dauerbetrieb deckt der Mischer ein breites Einsatzspektrum ab. Die geringe Leckrate von unter 0,05 Prozent beim Mischen und unter 0,02 Prozent beim Verteilen unterstreicht die Effizienz des Systems.
Technische Daten
- Nenndurchmesser: DN 20
- Kvs-Wert: 4 m³/h
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzfristig 130 °C)
- Anschluss: Überwurfmutter 1" / Außengewinde 1"
- Leckrate Mischen: < 0,05 %
- Leckrate Verteilen: < 0,02 %
- Drehmoment: < 3 Nm
- Material: Messing (entzinkungsbeständig)
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG130, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG 130 (3-Wege) |
| Hersteller-Modellnummer | VRG138 |
| Hersteller-Artikelnummer | 11603800 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-11603800 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193041485 |
| Gewicht | 0,59 kg |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 4 |
| Kvs-Wert Bypass | 4 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Länge Anschluss 1 | 18 |
| Länge Anschluss 2 | 72 |
| Länge Anschluss 3 | 18 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | ja |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
