Beschreibung

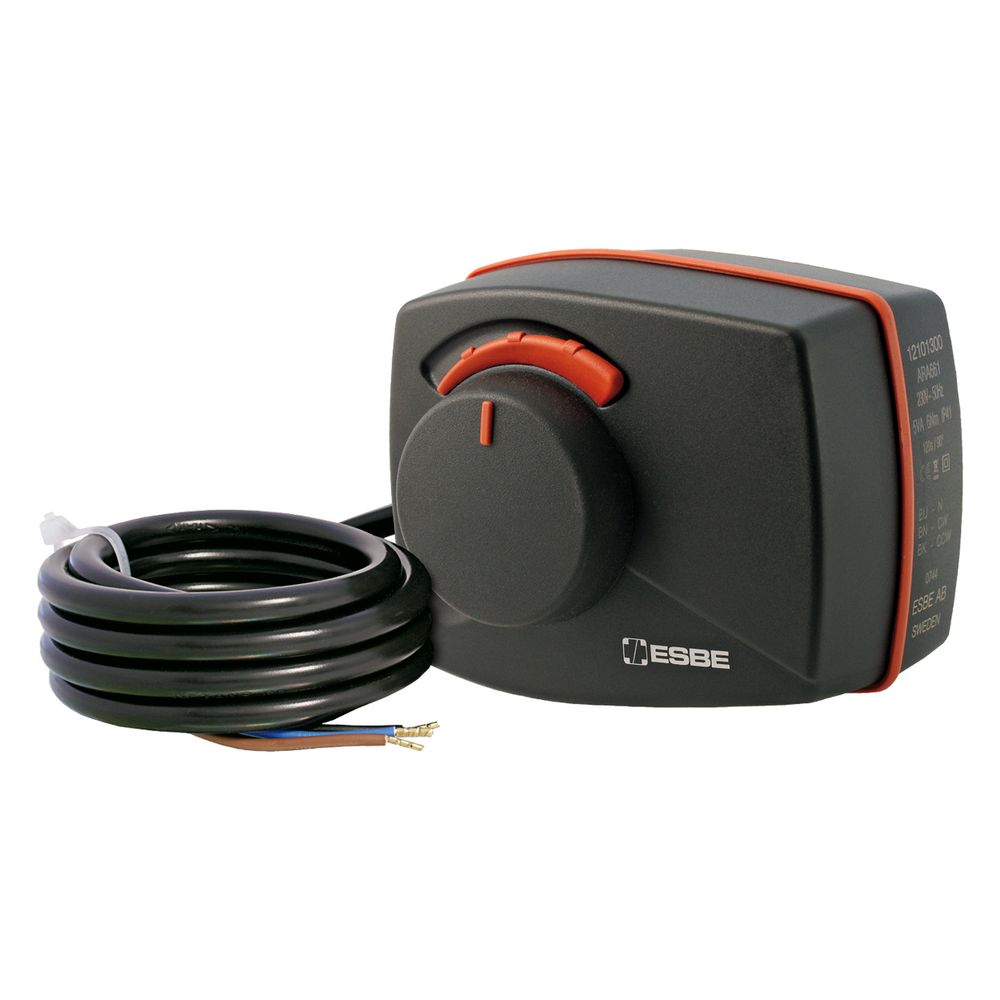

Esbe Stellmotor ARA643 3-Punkt Stellkraft 6Nm, 24V, 30s/90 Grad, IP41, 12100100
Der Stellmotor der Serie ARA600 ermöglicht die präzise Motorisierung von Mischern und Ventilen. Mit einer Laufzeit von 30 Sekunden für einen Drehwinkel von 90 Grad und einem Drehmoment von 6 Nm eignet sich das Modell für eine Vielzahl von Anwendungen in der Haustechnik. Die Ausführung ist für eine 3-Punkt-Ansteuerung ausgelegt und bietet eine zuverlässige Regelung für kompatible Armaturen.
Vielseitige Einsatzmöglichkeiten
Der Antrieb ist für den Betrieb mit 24 V AC ausgelegt und lässt sich flexibel in bestehende Systeme integrieren. Im Lieferumfang ist ein Anbausatz für die Mischer der ESBE Serien VRG, VRH und VRB enthalten. Für weitere ESBE Serien wie G, MG, F, BIV, T, TM, H und HG sowie für diverse Wettbewerbsprodukte sind zusätzliche Anbausätze separat erhältlich. Die manuelle Bedienung ist bei Bedarf jederzeit möglich, was die Flexibilität bei Wartungsarbeiten erhöht.
Robuste Konstruktion
Das Gehäuse entspricht der Schutzart IP41 und der Schutzklasse II, wodurch ein sicherer Betrieb in einem Umgebungstemperaturbereich von -5 bis 55 °C sichergestellt wird. Die Übertragung erfolgt über ein Zahnradgetriebe, das eine konstante Leistung bei einer elektrischen Leistungsaufnahme von maximal 3 W ermöglicht. Bei Bedarf kann das Gerät mit einem optionalen Hilfskontakt nachgerüstet werden.
Durch die Kombination aus kompakter Bauweise und hoher Kompatibilität stellt dieser Stellmotor eine effiziente Lösung für die Automatisierung von Mischern dar. Mit einem Drehmoment von 6 Nm und einer schnellen Laufzeit von 30 Sekunden pro 90 Grad sorgt das Modell für eine präzise Regelung. Die einfache Montage mittels beiliegendem Anbausatz sowie die robuste Ausführung für 24 V AC Spannungsversorgung machen ihn zu einer zuverlässigen Komponente für anspruchsvolle Heizungs- und Kühlsysteme.
Technische Daten
- Spannungsversorgung: 24 V AC
- Drehmoment: 6 Nm
- Laufzeit: 30 s/90 Grad
- Steuersignal: 3-Punkt
- Schutzart: IP41
- Schutzklasse: II
- Umgebungstemperatur: -5 bis 55 °C
- Drehwinkel: 90 Grad
- Leistungsaufnahme: 3 W
Lieferumfang
- 1x Stellmotor
- 1x Anbausatz für ESBE Mischer der Serien VRG, VRH und VRB
Technische Daten
| Hersteller-Warengruppe | Stellmotoren |
| Hersteller-Serie | ARA600, Stellmotor |
| Hersteller-Produktgruppe | Stellmotoren Serie ARA600 |
| Hersteller-Modellnummer | ARA600 3-Punkt |
| Hersteller-Artikelnummer | 12100100 |
| Hersteller | Esbe |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ESBE-12100100 |
| Ausführung | rotierend |
| Bauhöhe | 88 |
| Baulänge | 105 |
| Bautiefe | 77 |
| Drehmoment | 6 |
| EAN-13 | 7330193034432 |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,497 kg |
| Hilfskontakte optional | ja |
| Laufzeit | 30 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 3 |
| Netzspannung | 24 V AC |
| Regelungsart modulierend | nein |
| Schutzart (IP) | IP41 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | Dreipunkt |
| Umgebungstemperatur | -5 - 55 |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE62290414 |
