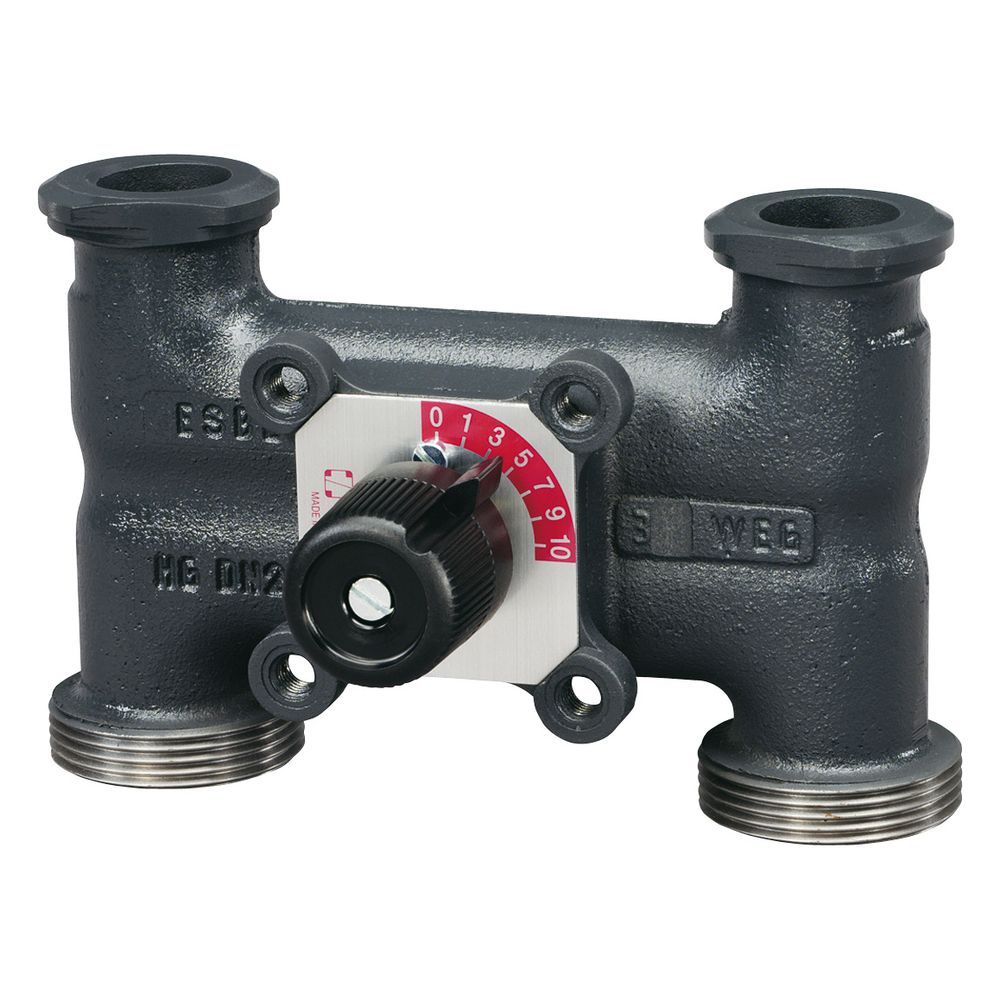

Esbe 3-Wege-Mischer 3HG Außengewinde flachdichtend, Pumpenflansch 1 1/2" mit Bypass, DN 25, Kvs 10, Grauguss

Dieser 3-Wege-H-Mischer der Serie HG ermöglicht eine präzise Temperaturregelung in Umlaufwassersystemen. Durch die kompakte H-Bauform und den einstellbaren Bypass eignet sich das Ventil für den Einsatz in Heizsystemen mit Pumpenflanschverbindungen. Ein dreh- und wendbares Skalenschild sorgt für eine flexible Anpassung an verschiedene Einbausituationen.

Robuste Konstruktion und Flexibilität

Das Gehäuse aus Grauguss ist für einen Betriebsdruck von PN 10 ausgelegt und für Medientemperaturen zwischen -10 °C und 110 °C geeignet. Die interne Mechanik besteht aus Messing für Küken und Achse, ergänzt durch EPDM-Dichtungen. Die lineare Kennlinien-Charakteristik erlaubt eine exakte Steuerung des Durchflusses, wobei die Leckrate bei einem Differenzdruck von 50 kPa unter 1 Prozent liegt.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 10 m³/h
• Druckstufe: PN 10
• Medientemperatur: -10 °C bis 110 °C
• Achsabstand: 125 mm
• Anschluss kesselseitig: G 1.1/2 Außengewinde (flachdichtend)
• Anschluss heizkreisseitig: Pumpenflansch 1.1/2
• Leckrate: < 1 % bei 50 kPa
• Drehmoment: < 5 Nm

Die Kombination aus hochwertigen Materialien wie Gusseisen und Messing sowie die H-Bauform machen diesen Mischer zu einer langlebigen Lösung für Heizungsinstallationen. Mit einem Kvs-Wert von 10 m³/h und dem einstellbaren Bypass bietet das Modell eine hohe Flexibilität bei der hydraulischen Einbindung. Die Montage an Pumpenflanschverbindungen und die variable Skalierung erleichtern die Inbetriebnahme in unterschiedlichen Systemkonfigurationen.
