Beschreibung

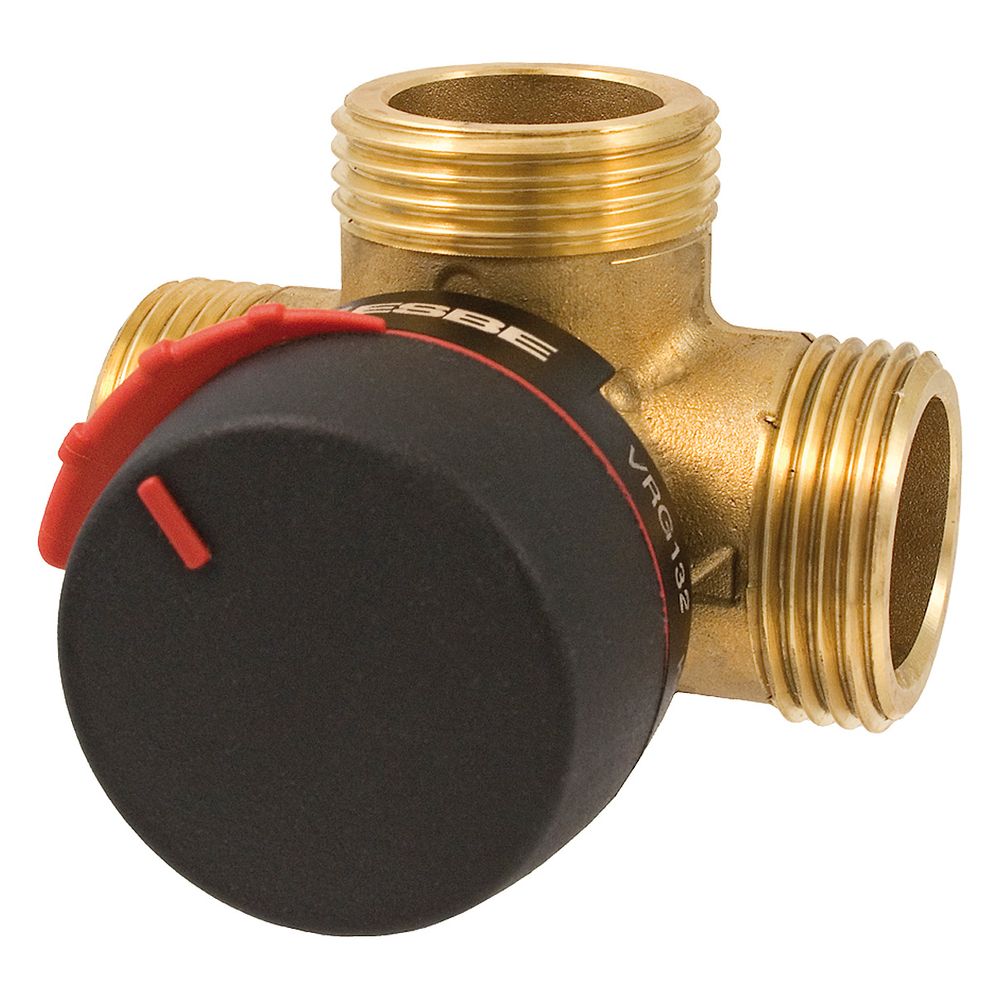

Esbe 3-Wege-Mischer VRG132 Außengewinde flachdichtend, DN 15, Kvs 1, G 3/4"
Der 3-Wege-Mischer der Serie VRG132 ermöglicht eine präzise Regelung in Umlaufwassersystemen durch Mischen oder Verteilen von Medien. Das aus entzinkungsbeständigem Messing gefertigte Bauteil bietet durch einen dreh- und wendbaren Skalenschild sowie klare Symbolmarkierungen an den Anschlüssen eine hohe Flexibilität bei der Montage. Mit einer Druckstufe von PN 10 ist das Ventil für anspruchsvolle Anwendungen in der Haustechnik ausgelegt.
Robuste Konstruktion und Einsatzbereiche
Die Konstruktion aus hochwertigem Messing sorgt für Zuverlässigkeit im Betrieb. Das Ventil eignet sich für Wasser, Wasser-Glycol-Mischungen mit einem Anteil von bis zu 50 Prozent sowie Wasser-Ethanol-Mischungen mit einem Anteil von bis zu 28 Prozent. Die asymmetrische T-Gehäusebauform unterstützt eine einfache Integration in bestehende Anlagen. Die Bedienung erfordert ein Drehmoment von weniger als 3 Nm, was eine leichtgängige Steuerung ermöglicht.
Technische Daten
- Nenndurchmesser: DN 15
- Kvs-Wert: 1 m³/h
- Anschluss: Außengewinde flachdichtend G 3/4"
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis +110 °C (kurzfristig bis +130 °C)
- Leckrate Mischen: < 0,05 %
- Leckrate Verteilen: < 0,02 %
- Max. Differenzdruck Mischen: 100 kPa
- Max. Differenzdruck Verteilen: 200 kPa
- Material: Messing (entzinkungsbeständig)
Durch die Kombination aus präziser Regelcharakteristik und robuster Materialwahl eignet sich dieses Bauteil für effiziente Heiz- und Kühlsysteme. Mit einem Kvs-Wert von 1 m³/h und einer hohen Dichtigkeit bei Differenzdrücken bis 200 kPa bietet der Mischer eine zuverlässige Performance. Die kompakte Bauweise in DN 15 und der universelle G 3/4" Anschluss ermöglichen eine unkomplizierte Installation in verschiedensten Einbausituationen.
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG130, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG 130 (3-Wege) |
| Hersteller-Modellnummer | VRG132 |
| Hersteller-Artikelnummer | 11601700 |
| Hersteller | Esbe |
| Anschlüsse | Außengewinde |
| Arbeitslänge Anschluss 1 | 36 |
| Arbeitslänge Anschluss 2 | 36 |
| Arbeitslänge Anschluss 3 | 36 |
| Artikelnummer | ESBE-11601700 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193033985 |
| Gewicht | 0,441 kg |
| Kennlinien-Charakteristik | linear |
| Kennlinien-Charakteristik Bypass | quadratisch |
| Kvs-Wert | 1 |
| Kvs-Wert Bypass | 1 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Leckverlust des Kvs-Wertes Bypass | 0,05 |
| Länge Anschluss 1 | 18 |
| Länge Anschluss 2 | 72 |
| Länge Anschluss 3 | 18 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Mit T-Stück für 4-Wege-Anschluss | nein |
| Nenndurchmesser | DN 15 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
Downloads
ESBE GmbH
Fraunhoferstraße 19
85221 Dachau
Deutschland
85221 Dachau
Deutschland
Esbe – Schwedische Regeltechnik mit Tradition
Seit der Gründung im Jahr 1906 durch Johan August Skogsfors steht der schwedische Traditionshersteller Esbe für herausragende Qualität in der SHK-Branche. Das unabhängige Familienunternehmen, das mittlerweile in der vierten Generation geführt wird, entwickelt und produziert seine Komponenten konsequent am historischen Hauptsitz in Reftele in Småland. Unter dem Gütesiegel „Made in Sweden“ entstehen hier innovative Lösungen, deren Fertigung maßgeblich durch erneuerbare Energien wie Windkraft angetrieben wird. Für den europäischen Markt gewährleistet das eigene Logistikzentrum im bayerischen Dachau zudem eine jederzeit schnelle und sichere Lieferfähigkeit der zertifizierten Produkte.
Das breite Sortiment umfasst erstklassige Heizungs- und Kühlungsarmaturen, darunter hocheffiziente Mischer, präzise Stellmotoren der Serien ARA600 und 90, Pumpengruppen sowie leistungsstarke Frischwasserstationen. Ein technisches Highlight ist die populäre Mischer-Serie VRG aus langlebigem Hochleistungsmessing, die mit einer extrem geringen internen Leckagerate von unter 0,05 Prozent höchste Energieeffizienz garantiert. Bei linearen Ventilen der VLG100-Serie setzen die Ingenieure auf robuste Materialien wie Edelstahl, PPS und EPDM, um einen reibungslosen Betrieb über viele Jahre sicherzustellen. So verbindet Esbe in jedem Bauteil kompromisslose Zuverlässigkeit, herausragende Installationsfreundlichkeit und wegweisende Nachhaltigkeit für die moderne Haustechnik.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
