Beschreibung
Esbe Verschraubungssatz KTD212, G 1 1/4" x R 1", Messing, Gelb, 36552300
Dieser Verschraubungssatz aus der Serie KTD212 ermöglicht den fachgerechten Anschluss von Mischautomaten der Serie VTA. Das Set ist für Trinkwasseranwendungen konzipiert und zeichnet sich durch eine robuste Ausführung aus Messing aus.
Einsatz und Kompatibilität
Die Komponenten sind speziell auf die Anforderungen von Mischautomaten mit flachdichtendem Außengewinde abgestimmt. Durch die Trinkwasserkonformität gemäß UBA-Vorgaben ist der Einsatz in entsprechenden Installationen sichergestellt. Die Ausführung ist gerade und besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in wasserführenden Systemen unterstützt.
Technische Daten
- Anschluss 1: R 1 Zoll Außengewinde
- Anschluss 2: G 1 1/4 Zoll Innengewinde
- Material: Messing
- Dichtungsform: Flachdichtend
- Druckstufe: PN 10
- Trinkwasserkonformität: Ja (UBA)
Die passgenaue Verarbeitung der Messing-Verschraubungen sorgt für eine zuverlässige Verbindung zwischen Ventil und Rohrleitungssystem. Mit dem enthaltenen Rückflussverhinderer bietet das Set eine funktionale Ergänzung für die Installation der VTA-Serie, wobei die flachdichtende Verbindung eine einfache und dichte Montage ermöglicht. Die Kombination aus hochwertigem Material und präziser Passform stellt eine dauerhafte Funktionalität in der Haustechnik sicher.

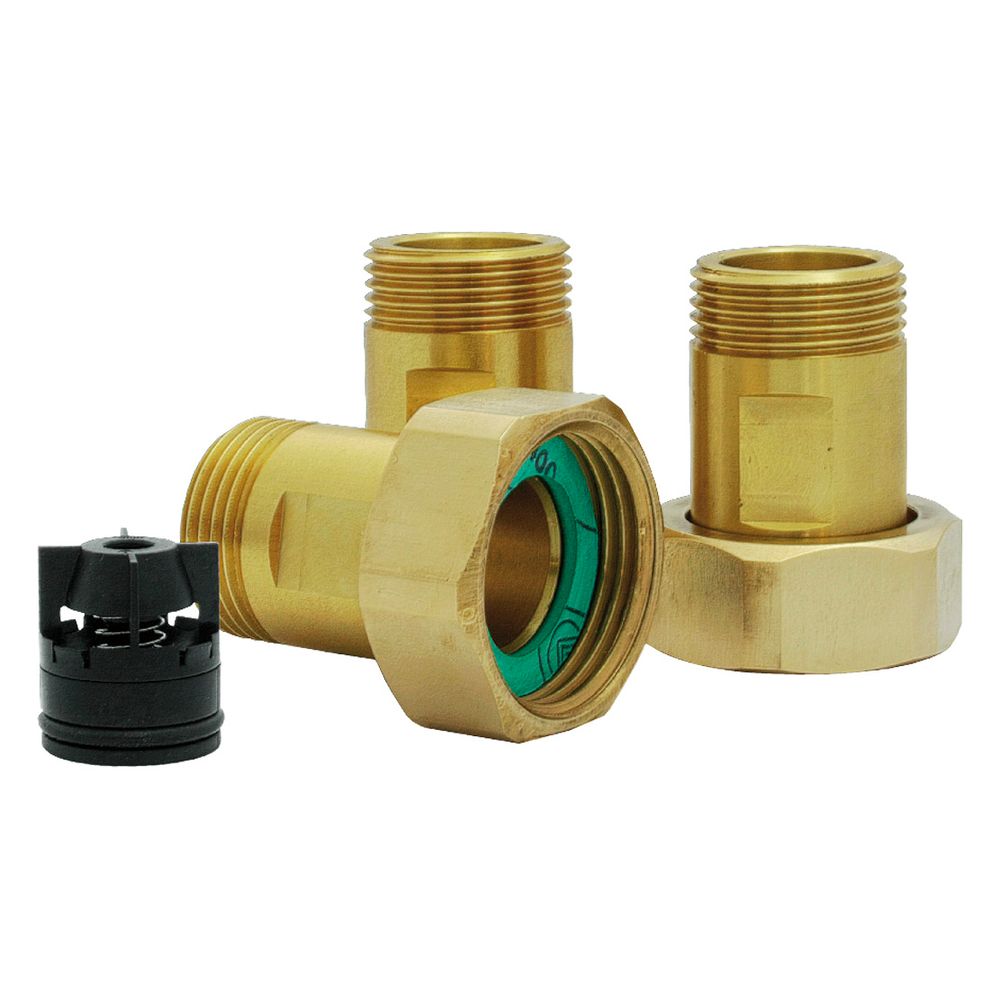

Lieferumfang
- 1x ESBE Verschraubungssatz KTD212
- 3x Anschlussnippel
- 3x Überwurfmutter
- 1x Rückflussverhinderer
Technische Daten
| Hersteller-Warengruppe | Thermische Ventile |
| Hersteller-Serie | KTD, Verschraubungssatz |
| Hersteller-Produktgruppe | Zubehör Mischautomaten |
| Hersteller-Modellnummer | KTD200 |
| Hersteller-Artikelnummer | 36552300 |
| Hersteller | Esbe |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | ESBE-36552300 |
| Ausführung | 2-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 7330193042680 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,78 kg |
| Hauptfarbe Fitting | gelb |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 48,5 |
| Länge Anschluss 1 | 40 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Mit TÜV-Zulassung | nein |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Systemgebunden | nein |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| WEEE-Nr. | DE62290414 |
