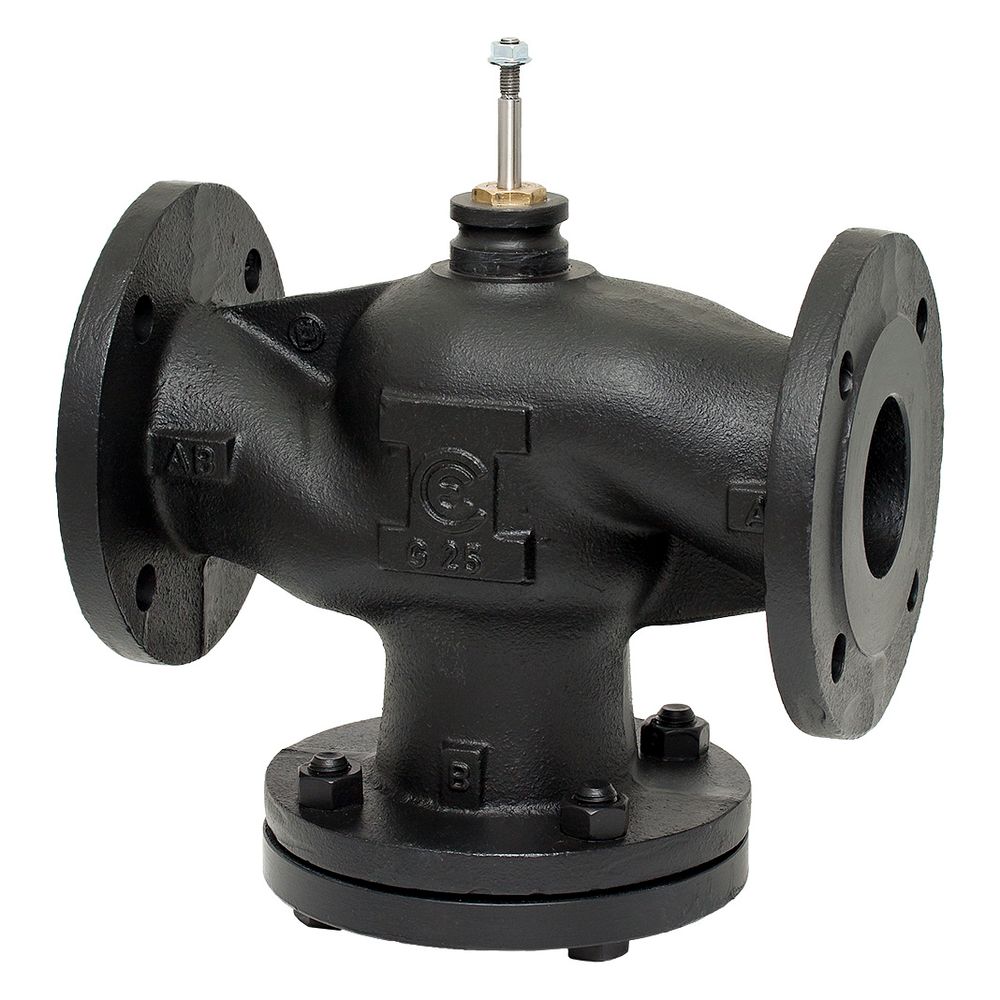

Esbe 2-Wege-Linearventil VLB325, DN 150, Kvs 300, PN 16, Flansch, Grauguss
Das 2-Wege-Linearventil der Serie VLB325 von ESBE ermöglicht eine präzise Durchflussregulierung in Heiz- und Kühlsystemen. Mit einer Nennweite von DN 150 und einem Kvs-Wert von 300 m3/h ist die Komponente für anspruchsvolle Anwendungen bis zu einem Betriebsdruck von PN 16 ausgelegt. Die robuste Konstruktion sorgt für eine zuverlässige Dosierung bei gleichzeitig niedriger Leckrate.
Präzise Regelung und Materialqualität
Das Ventil zeichnet sich durch eine gleichprozentige Durchflusskennlinie aus, die eine exakte Steuerung des Mediums unterstützt. Die Gehäusekonstruktion aus Grauguss sorgt für die notwendige Stabilität im Betrieb. Das Ventil ist für den Einsatz mit Wasser gemäß VDI 2035 sowie Wasser-Glycol-Mischungen mit einem Glycolanteil von bis zu 50 Prozent geeignet.
Anschluss und Montage
Die Integration in Rohrleitungssysteme erfolgt über Flanschverbindungen gemäß ISO 7005-2. Mit einem Hub von 45 mm bietet das Ventil einen ausreichenden Stellweg für eine feinfühlige Regelung. Die Ausführung ist für einen maximalen Differenzdruck von 2 bar in geöffneter Stellung konzipiert.
Durch die Kombination aus hoher Durchflusskapazität und einer Leckrate von lediglich 0,03 Prozent des Kvs-Wertes eignet sich dieses Linearventil ideal für effiziente Heiz- und Kühlanlagen. Die robuste Bauweise für PN 16-Systeme und die präzise gleichprozentige Kennlinie ermöglichen eine zuverlässige Prozesssteuerung. Mit einer Nennweite von DN 150 und einem Kvs-Wert von 300 m3/h bietet das Bauteil eine leistungsstarke Lösung für gebäudetechnische Anwendungen.
Technische Daten
- Nennweite: DN 150
- Kvs-Wert: 300 m3/h
- Druckstufe: PN 16
- Hublänge: 45 mm
- Leckrate: 0,03 % des Kvs-Wertes
- Anschlussart: Flansch nach ISO 7005-2
- Kennlinie: Gleichprozentig
- Max. Differenzdruck: 2 bar
- Medientemperatur: -10 bis 150 °C
Technische Daten
| Hersteller-Warengruppe | Linear- und Regelventile und Antriebe |
| Hersteller-Serie | VLA300+VLB300, 2-Wege Linearventil Flansch PN16 |
| Hersteller-Produktgruppe | Hubventil (2-Wege) |
| Hersteller-Modellnummer | VLA/B325 |
| Hersteller-Artikelnummer | 21220500 |
| Hersteller | Esbe |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | ESBE-21220500 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 7330193049009 |
| Gewicht | 71 kg |
| Hublänge | 45 |
| Kennlinien-Charakteristik | gleichprozentig |
| Kvs-Wert | 300 |
| Leckverlust des Kvs-Wertes | 0,03 |
| Länge Anschluss 1 | 240 |
| Länge Anschluss 2 | 277 |
| Max Differenzdruck in geöffneter Stellung | 2 |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Oberflächenschutz | beschichtet |
| WEEE-Nr. | DE62290414 |
