Beschreibung

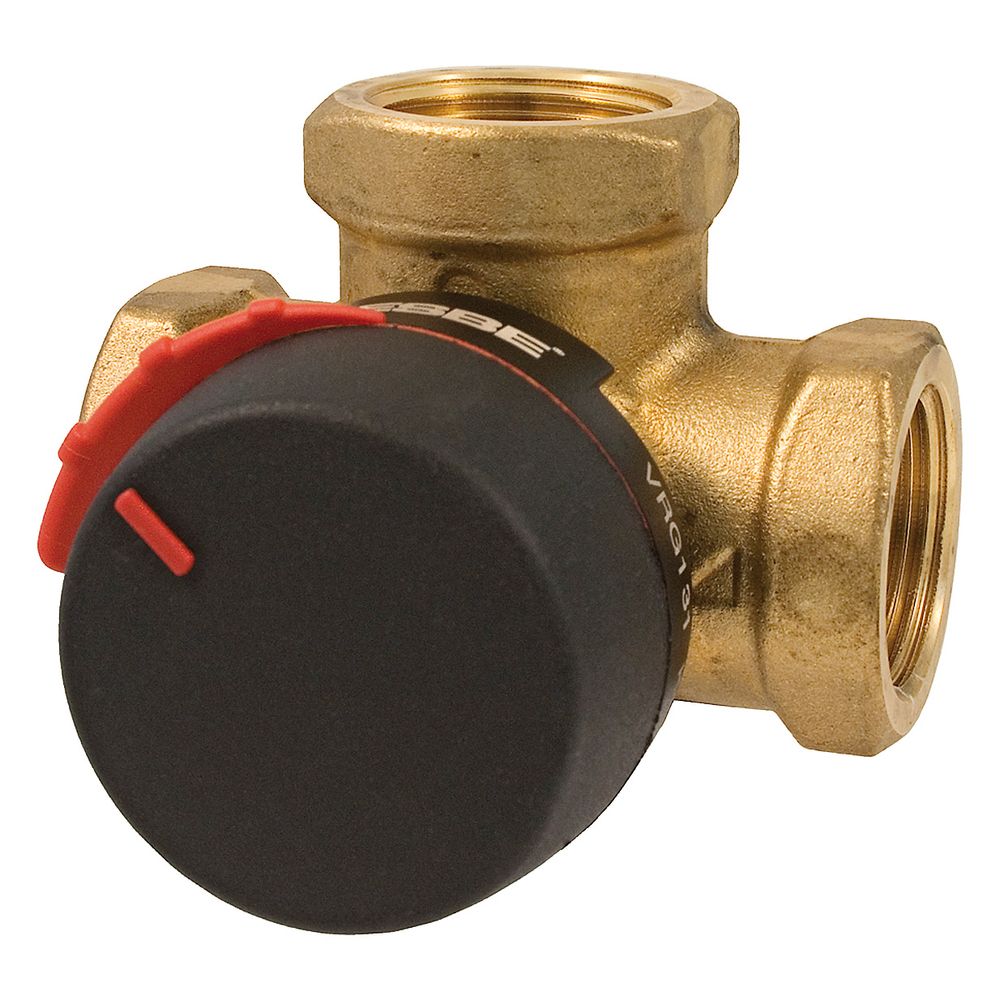

Esbe 3-Wege-Mischer VRG331 Innengewinde für hohe Durchflussmengen, DN 20, Kvs 13/8, Rp 3/4", Messing
Der 3-Wege-Mischer der Serie VRG331 ermöglicht eine präzise Regelung in Umlaufwassersystemen durch Mischen oder Umschalten. Die asymmetrische T-Bauform zeichnet sich durch einen erhöhten Kvs-Wert im geraden Durchgang aus und ist für hohe Durchflussmengen optimiert. Dank des dreh- und wendbaren Skalenschilds sowie der Symbolmarkierungen an den Anschlüssen lässt sich das Bauteil flexibel an unterschiedliche Einbausituationen anpassen.
Robuste Konstruktion und Materialwahl
Das Gehäuse sowie der Ventileinsatz bestehen aus entzinkungsbeständigem Messing, was eine hohe Beständigkeit in Heiz- und Kühlsystemen unterstützt. Die Welle und Lagerbuchse sind aus einem widerstandsfähigen PPS-Komposit gefertigt, während EPDM-O-Ringe für die notwendige Abdichtung sorgen. Die Armatur ist für den Betrieb mit Wasser gemäß VDI2035 sowie Wasser-Glycol- oder Wasser-Ethanol-Mischungen ausgelegt und bietet eine lineare Kennlinien-Charakteristik.
Montage und Betrieb
Die Anschlüsse sind als Innengewinde nach EN 10226-1 in der Dimension Rp 3/4 Zoll ausgeführt. Mit einem erforderlichen Drehmoment von unter 3 Nm lässt sich die Armatur leichtgängig steuern, wobei die Druckstufe PN 10 einen zuverlässigen Betrieb unter den spezifizierten Druckverhältnissen ermöglicht.
Die Armatur überzeugt durch eine Durchflusskapazität von 13 m³/h im geraden Durchgang und 8 m³/h im abgewinkelten Durchgang bei einer geringen Leckrate von unter 0,05 Prozent. Mit einem zulässigen Medientemperaturbereich von -10 °C bis 110 °C, kurzzeitig bis 130 °C, bietet das Modell eine hohe thermische Belastbarkeit für diverse Anlagentypen. Die Kombination aus hochwertigen Materialien und präziser Fertigung sorgt für eine effiziente Regelung in anspruchsvollen Umlaufwassersystemen.
Technische Daten
- Nenndurchmesser: DN 20
- Anschluss: Innengewinde Rp 3/4"
- Kvs-Wert (gerader Durchgang): 13 m³/h
- Kvs-Wert (abgewinkelter Durchgang): 8 m³/h
- Druckstufe: PN 10
- Medientemperatur: -10 °C bis 110 °C (kurzzeitig 130 °C)
- Leckrate: < 0,05 %
- Drehmoment: < 3 Nm
- Material Gehäuse: Messing (entzinkungsbeständig)
- Kennlinie: Linear
Technische Daten
| Hersteller-Warengruppe | Mischer |
| Hersteller-Serie | VRG330, 3-Wege Mischer |
| Hersteller-Produktgruppe | Serie VRG330 (3-Wege, asym.) |
| Hersteller-Modellnummer | VRG331 |
| Hersteller-Artikelnummer | 11700100 |
| Hersteller | Esbe |
| Anschlüsse | Innengewinde |
| Artikelnummer | ESBE-11700100 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7330193036221 |
| Gewicht | 0,458 kg |
| Kennlinien-Charakteristik | linear |
| Kvs-Wert | 13 |
| Kvs-Wert Bypass | 8 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Länge Anschluss 1 | 18 |
| Länge Anschluss 2 | 72 |
| Länge Anschluss 3 | 18 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE62290414 |
